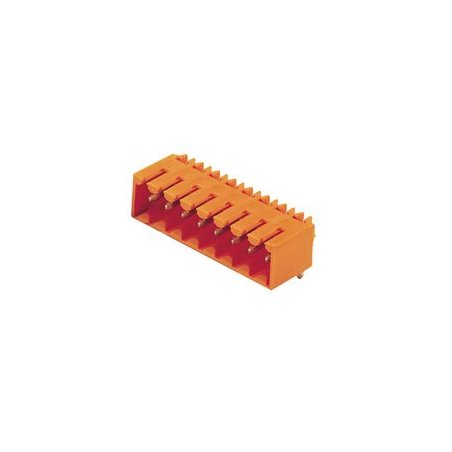

1619400000 Conector macho, cerrado lateralmente, Conexión por soldadura THT, polos: 19, 90°, SL 3.50/19/90G 3.2SN OR BX

Referencia SL 3.50/19/90G 3.2SN OR BX

Contenido: 20 pzas

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 19, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	SL 3.50/19/90G 3.2SN OR BX
Código	1619400000
Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 19, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190138981

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	SL 3.50/19/90G 3.2SN OR BX
Código	1619400000
Versión	Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.50 mm, Número de polos: 19, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190138981

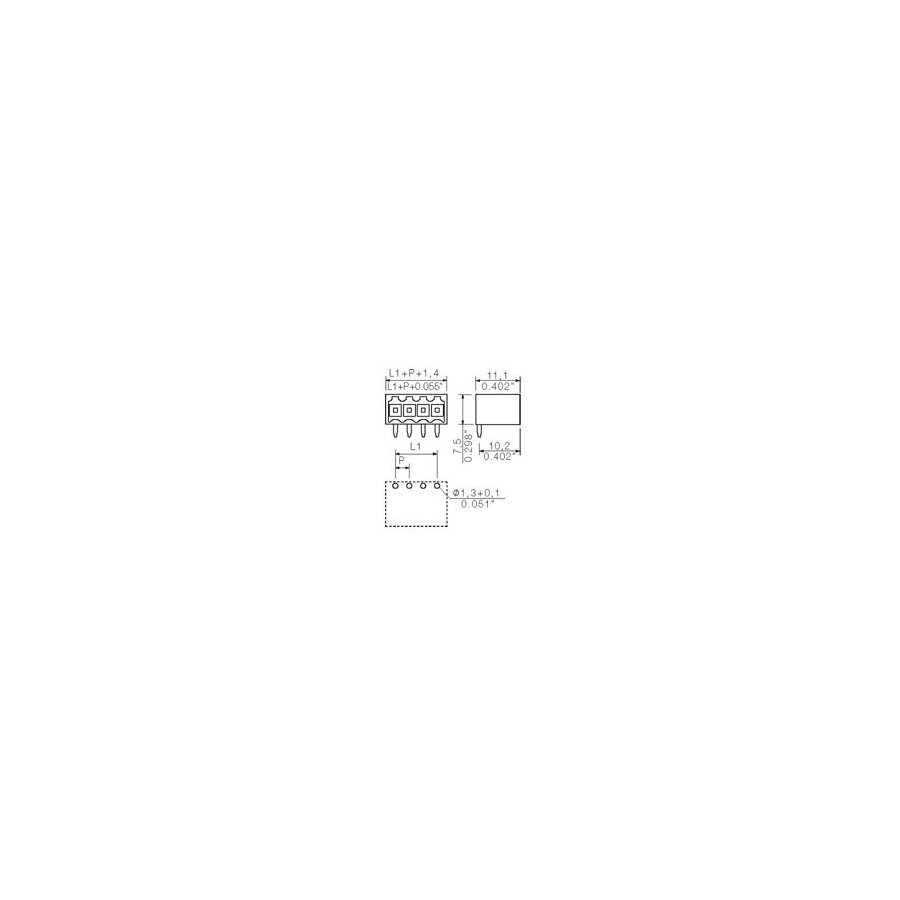

Dimensiones y pesos

Anchura	67,9
Anchura (pulgadas)	2,673 inch
Altura	10,7 mm
Altura (pulgadas)	0,421 inch
Altura construcción baja	7,5 mm
Profundidad	11,1 mm
Profundidad (pulgadas)	0,437 inch
Peso neto

Datos del material

Materiales aislantes	PBT
Color	naranja
Carta de colores (similar)	RAL 2000
Grupo de materiales aislantes	IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)	≥ 200
Resistencia de aislamiento	≥ 10⁸ Ω
Grado inflamabilidad según UL 94	V-0
GWFI	960 °C
Material del contacto	CuSn
Material de contacto	CuSn
Superficie de contacto	estañado
Estructura de capas de la conexión por soldadura	2...4 µm Ni / 5...8 µm Sn brillante
Estructura de capas del contacto del conector	2...4 undefined Ni / 5...8 undefined Sn brillante
Temperatura de almacenamiento, min.	-25 °C
Temperatura de almacenamiento, max.	50 °C
humedad relativa máx. de almacenamiento	70 %
Temperatura de servicio, min.	-50 °C
Temperatura de servicio, max.	100 °C
Gama de temperatura, montaje, min.	-30 °C
Gama de temperatura, montaje, max.	100 °C

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	17 A
Corriente nominal, número de polos máx. (Tu=20 °C)	12 A
Corriente nominal, número de polos mín. (Tu=40 °C)	14,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)	10 A

FICHA TÉCNICA

Descargar (935.67KB)
