1630750000 Conector hembra, cerrado lateralmente, Conexión por soldadura THT, polos: 6, 180°, BLL 5.08/06/180 3.2 SN OR BX

Referencia BLL 5.08/06/180 3.2 SN OR BX

Contenido: 60 pzas

Conector para placa c.i., Conector hembra, cerrado lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo	BLL 5.08/06/180 3.2 SN OR BX
Código	1630750000
Versión	Conector para placa c.i., Conector hembra, cerrado lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190204174

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Datos generales para pedido

Tipo	BLL 5.08/06/180 3.2 SN OR BX
Código	1630750000
Versión	Conector para placa c.i., Conector hembra, cerrado lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 6, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN)	4008190204174

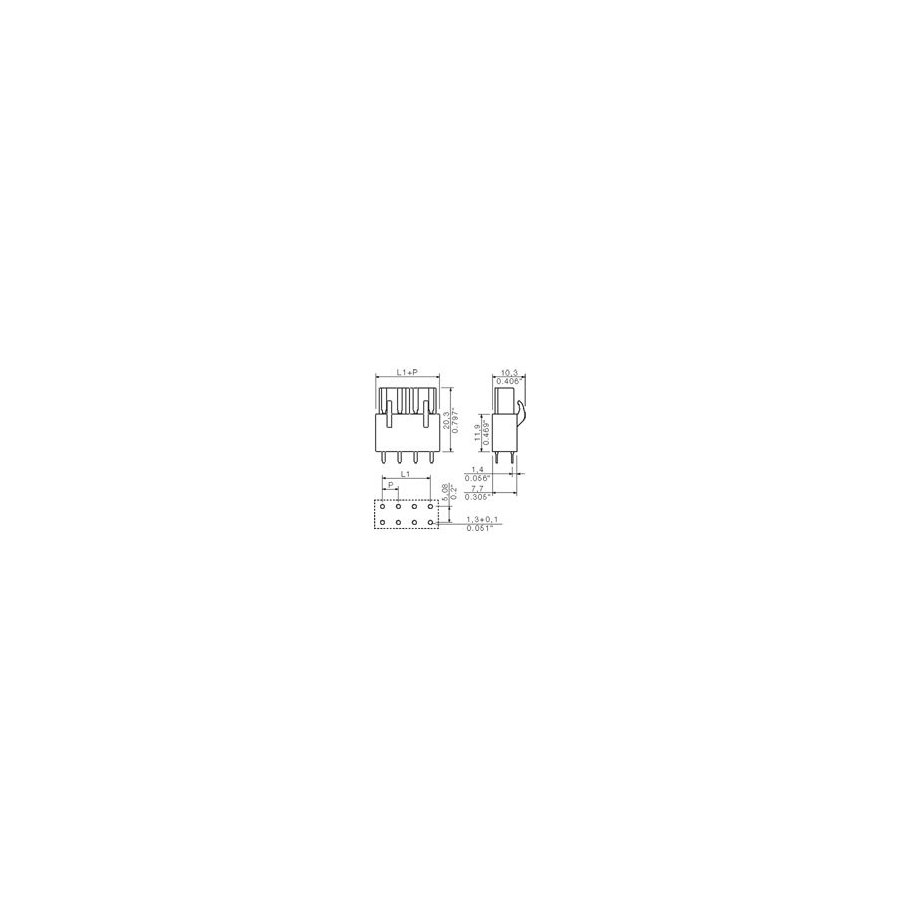

Dimensiones y pesos

Peso neto

6,367 g

Especificaciones del sistema

Familia del producto	OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión	Conexión de tarjetas
Montaje sobre placas c.i.	Conexión por soldadura THT
Paso en mm (P)	5,08 mm
Paso en pulgadas (P)	0,2 inch
Angulo de salida	180°
Número de polos	6
Número de terminales de soldadura por polo	2
Longitud del terminal de soldadura (l)	3,2 mm
Tolerancia de longitud del pin de soldadura	+0,1 / -0,3 mm
Tolerancia de posición del terminal de soldadura	± 0,1 mm
Dimensiones del pin de soldadura	0,4 x 1,0 mm
Diámetro de la perforación (D)	1,3 mm
Tolerancia de diámetro de la perforación (D)	+ 0,1 mm
L1 en mm	25,4 mm
L1 en pulgadas	1 inch
Número de series	1
Número de filas de polos	1
Protección contra contacto según DIN VDE 57106	protección de dedos
Resistencia de paso	≤ 5mΩ
Codificable	Sí
Ciclos de enchufado	25
Fuerza de inserción/polo, máx.	5 N
Fuerza de extracción/polo, máx.	5 N

Datos nominales conformes a IEC

testado según la norma	IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)	23 A
Corriente nominal, número de polos máx. (Tu=20 °C)	16 A
Corriente nominal, número de polos mín. (Tu=40 °C)	20 A
Corriente nominal, número de polos máx. (Tu=40 °C)	14 A
Tensión nominal con categoría de sobretensión/grado de polución II/2	400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2	320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3	250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2	4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2	4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3	4 kV
Resistencia a corrientes de corta duración	3 x 1s mit 120 A

FICHA TÉCNICA

Descargar (1.1MB)
