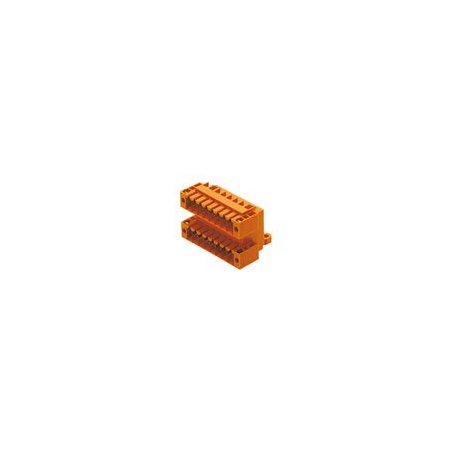

IMAGEN DE REFERENCIA

1633910000 Conector macho, Brida, Conexión por soldadura THT, 3.50 mm, Número de polos: 24, 90°, SLD 3.50/24/90F 3.2SN OR BX

0 Reseñas(s)
SLD 3.50/24/90F 3.2SN OR BX
Contenido: 10 pzas

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.50 mm, Número de polos: 24, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Tipo SLD 3.50/24/90F 3.2SN OR BX
Código 1633910000
Versión Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.50 mm, Número de polos: 24, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN) 4008190258368
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo SLD 3.50/24/90F 3.2SN OR BX
Código 1633910000
Versión Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.50 mm, Número de polos: 24, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
GTIN (EAN) 4008190258368

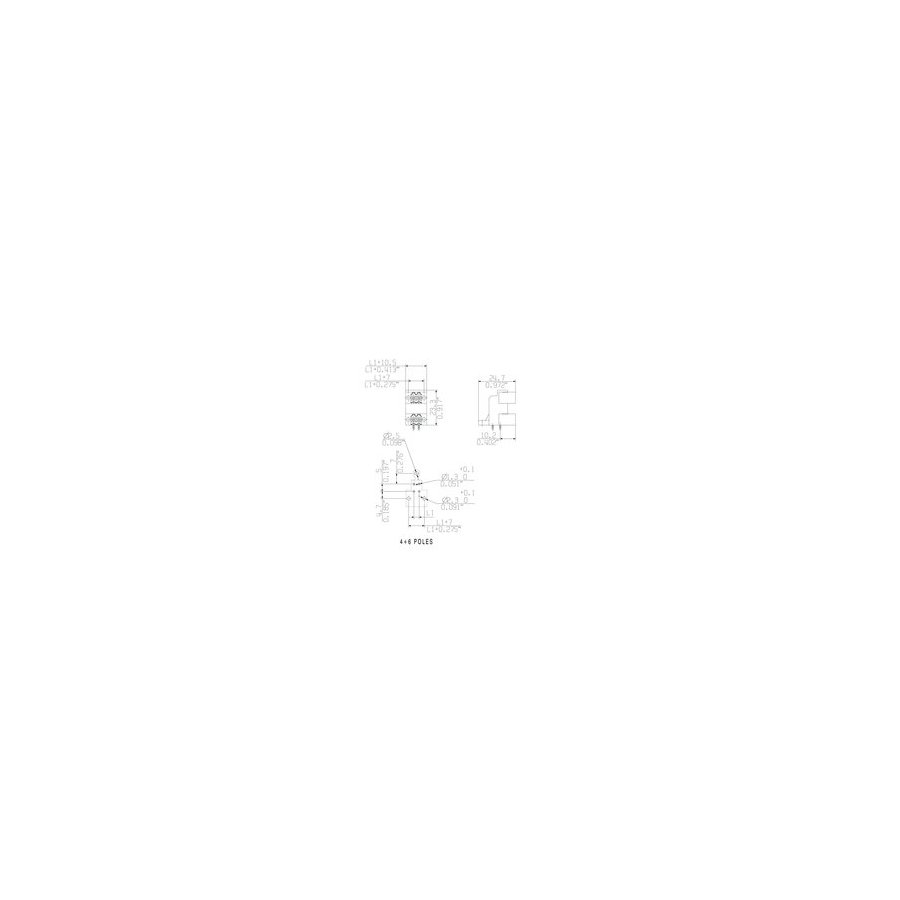

Dimensiones y pesos

Anchura 49
Anchura (pulgadas) 1,929 inch
Altura 26,5 mm
Altura (pulgadas) 1,043 inch
Altura construcción baja 23,3 mm
Profundidad 24,7 mm
Profundidad (pulgadas) 0,972 inch
Peso neto 17,4

Datos del material

Materiales aislantes PBT
Color naranja
Carta de colores (similar) RAL 2000
Grupo de materiales aislantes IIIa
Índice de resistencia al encaminamiento eléctrico (CTI) ≥ 200
Resistencia de aislamiento ≥ 108 Ω
Grado inflamabilidad según UL 94 V-0
GWFI 960 °C
Material de contacto CuSn
Superficie de contacto estañado
Estructura de capas de la conexión por soldadura 2...3 µm Ni / 5...7 µm Sn brillante
Temperatura de almacenamiento, min. -25 °C
Temperatura de almacenamiento, max. 50 °C
humedad relativa máx. de almacenamiento 70 %
Temperatura de servicio, min. -50 °C
Temperatura de servicio, max. 100 °C
Gama de temperatura, montaje, min. -30 °C
Gama de temperatura, montaje, max. 100 °C

Datos nominales conformes a IEC

testado según la norma IEC 60664-1, IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C) 10,5 A
Corriente nominal, número de polos máx. (Tu=20 °C) 8 A
Corriente nominal, número de polos mín. (Tu=40 °C) 9 A
Corriente nominal, número de polos máx. (Tu=40 °C) 7 A
Tensión nominal con categoría de sobretensión/grado de polución II/2 200 V
Tensión nominal con categoría de sobretensión/grado de polución III/2 160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3 125 V
Tensión nominal con categoría de sobretensión/grado de polución II/2 2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2 2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 2,5 kV
Resistencia a corrientes de corta duración 3 x 1s mit 80 A
