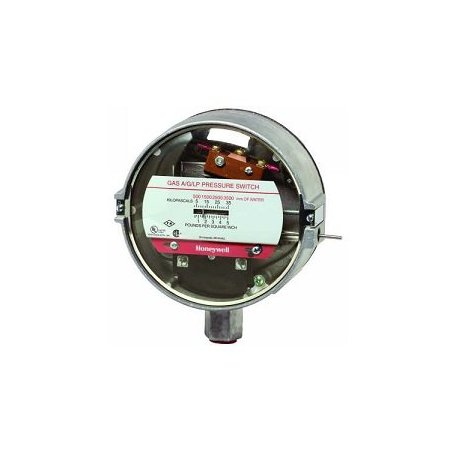

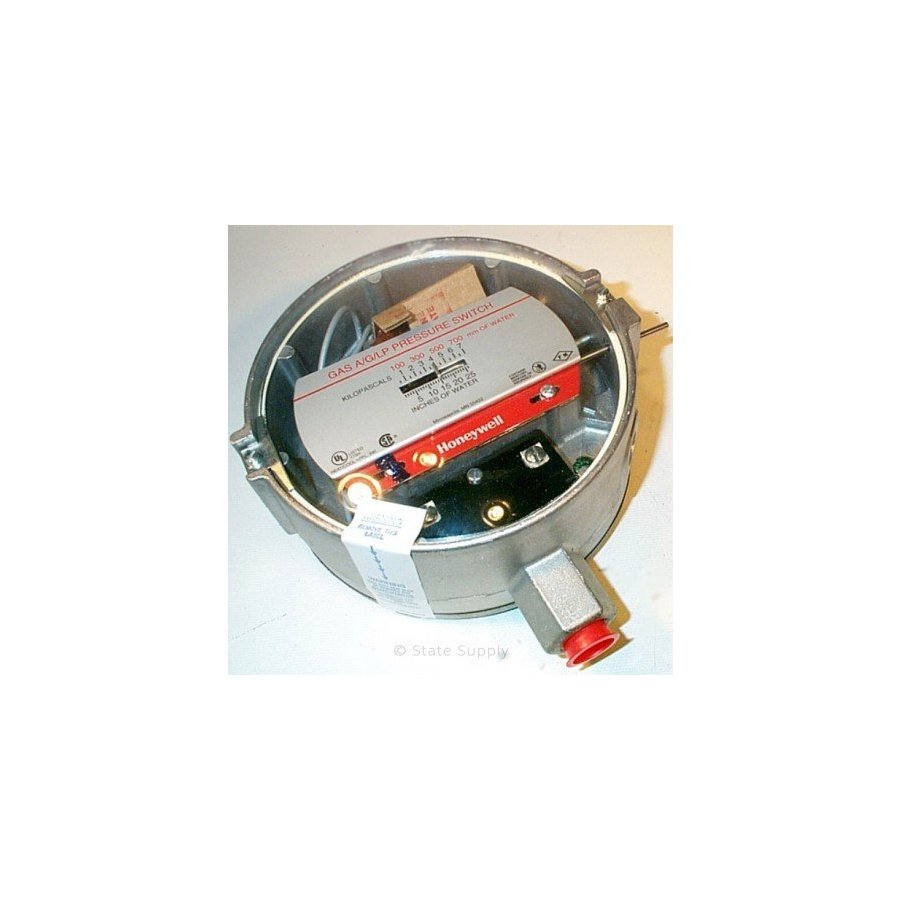

C437D2029 interruptor de presión, reinicio manual, 1 psi a 10 psi

C437D2029

INTERRUPTOR DE PRESION DE 1 PSI A 10 PSI RESTABLECIMIENTO MANUAL

FICHA TÉCNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Los interruptores de presión de gas C437D, serie E 2000 son dispositivos accionados por presión utilizados en sistemas de gas industriales para el cierre de seguridad. Los modelos de la serie 2000 tienen interruptores automáticos MicroSwitch ™ de acción rápida para abrir un circuito al subir o bajar la presión.

Caracteristicas

  • Los modelos C437 tienen conmutación SPST (sin mercurio) de acción directa e inversa.
  • Los modelos destinados a aplicaciones de bloqueo deben reiniciarse manualmente antes de reanudar la operación.
  • Los modelos con un rango de presión de 1 a 26 pulg. Wc (0.25 a 6.5 kPa) compensan las sobretensiones momentáneas en la presión de gas con un orificio restrictivo en el canal de presión de entrada.
  • Impedir la manipulación y proporcionar un funcionamiento resistente al polvo con configuración cerrada.
  • Aumente la resistencia del diafragma de control con material reforzado con fibra Buna N.
  • Dos diafragmas de sellado reforzados con fibra Buna-N para mayor confiabilidad.
  • La cubierta de vidrio transparente permite observar el mecanismo interior para ayudar en la configuración y el pago.

Especificaciones del producto

Solicitud
Aplicaciones de sistemas de gas industrial para cierre de seguridad, control de presión o control de presión diferencial.
Dimensiones (pulg.)
7 3/4 pulg. De alto x 6 1/4 pulg. De ancho x 3 7/16 pulg. De profundidad
Dimensiones (mm)
197 mm de alto x 159 mm de ancho x 87 mm de profundidad
Materiales
Caja: aluminio fundido a presión
Aprobaciones, Underwriters Laboratories Inc.
Listado: Archivo No. MP2168, Guía No. MFHX
Aprobaciones, Asociación Canadiense de Normas
Certificado: Archivo No. LR1620, Guía No. 380-W-1.16
Conexiones eléctricas
Terminales de tornillo
Clasificaciones de temperatura (C)
52 C - Ambiente máximo
Clasificaciones de temperatura (F)
125 F - Ambiente máximo
Calificaciones de contacto
Contacto del interruptor de 120 Vca: 8.0 AFL, 48.0 ALR, 10.0 A resistivo; Contacto del interruptor de 240 Vac - 5.1 AFL, 30.6 ALR, 5.0 A resistivo
Rango de temperatura de funcionamiento (F)
32 F a 125 F
Rango de temperatura de funcionamiento (C)
0 C a 52 C
Aprobaciones, RE suizo
Aceptable
Aprobaciones, Factory Mutual
Aprobado: Informe No. 22018, 24127, JIIF4A3.AF
Elemento sensor
BUNA N Diafragma
Rango de operación (psi)
1 a 10 psi; 30.0 psi - Máximo sostenido
Rango de operación (kPa)
5.0 a 70.0 kPa; 206.8 kPa - Máximo sostenido
Rango de presión diferencial (psi)
1 psi
Rango de presión diferencial (kPa)
6.89 kPa
Tipo diferencial
Sustractivo
Operación de cambio
Restablecimiento manual
Acción de cambio
SPST, break on rise, sin mercurio
Conexión de tubería
Presión principal o alta: rosca interna de 1/2 pulg. NPT; Ventilación o baja presión: rosca interna de 1/8 pulg. NPT
