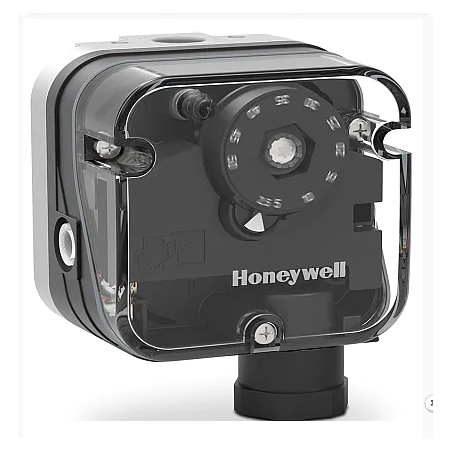

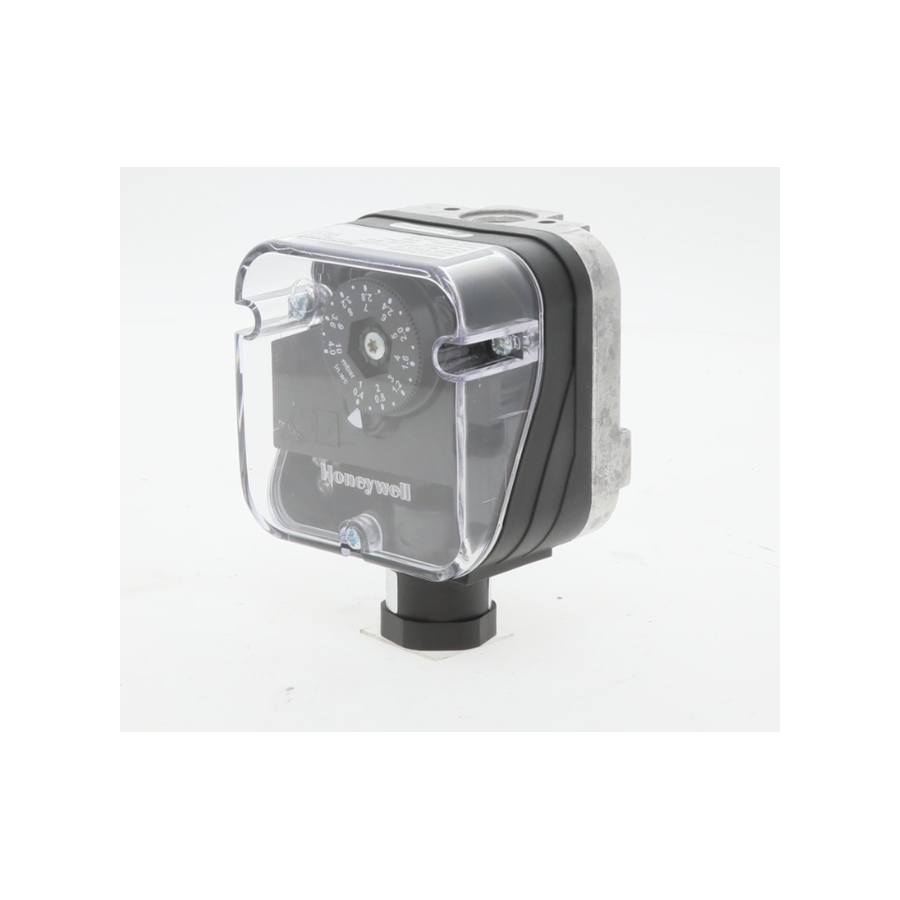

C6097B3002 interruptor de presión, restablecimiento manual, 1/4 '' ntp, 12-60 '' wc, rompe nc. a c. en aumento de presión

C6097B3002

INTERRUPTOR DE PRESIÓN, RESTABLECIMIENTO MANUAL, 1/4 '' NPT, 12-60 '' WC; ROMPE NC. A C. EN AUMENTO DE PRESIÓN

              FICHA TÉCNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Los interruptores de presión son dispositivos de seguridad utilizados en sistemas de presión positiva, presión negativa (aire, gas de combustión) o presión diferencial para detectar sistemas de presión de gas o aire.

Caracteristicas

  • Presostato para aplicaciones generales de gas y aire.
  • Interruptor de límite de seguridad accionado por diafragma.
  • El interruptor se puede conectar para encender la alarma.
  • Los modelos C6097A3 rompen el circuito de control en el punto de ajuste al caer la presión.
  • Los modelos C6097B3 rompen el circuito de control en el punto de ajuste al aumentar la presión.
  • Bloqueo con opciones de reinicio manual.
  • Los modelos de bloqueo tienen un botón externo de reinicio manual.
  • Almohadilla de filtro adicional para la sección de entrada de gas / aire
  • Cubierta adicional sobre terminal de tornillo para seguridad
  • La cubierta transparente extraíble protege la placa de escala y la perilla de ajuste.
  • Lámpara indicadora de posición del interruptor opcional disponible.
  • Clase de protección IP65
  • Rangos: 0.4 a 4 pulgadas de wc, 3 a 20 pulgadas de wc, 12 a 60 pulgadas de wc o 40 a 200 pulgadas de wc.
  • Limitador de ventilación integral de 0.2 mm en todos los modelos.
  • Certificación FM y UL

Especificaciones del producto

Solicitud
Dispositivos de seguridad utilizados en sistemas de presión positiva, negativa (solo aire y gases de combustión) o de presión diferencial para detectar cambios de presión de gas o aire.
Dimensiones (pulg.)
3.19 (alto) x 3 (ancho) x 3.7 (profundo)
Dimensiones (mm)
82 (alto) x 76 (ancho) x 94 (profundo)
Tipo de artículo
Producto
Montaje
1/4 pulg. Rp rosca interna
Clasificaciones eléctricas
U = 24 - 250 V AC (opciones de contacto Gold para voltajes más bajos disponibles) I = 0.05 - 5 A en cos ϕ = 1, I = 0.05 - 1 A en cos ϕ = 0.6.
Aprobaciones, Underwriters Laboratories Inc.
Componente listado, MH 16048
Conexiones eléctricas
Terminales de tornillo; Entrada de línea: prensaestopas M16 x 1.5
Rango de temperatura de funcionamiento (F)
-4 a + 176 ° F
Rango de temperatura de funcionamiento (C)
-20 a + 80 ° C
Aprobaciones, Factory Mutual
JI 1X5A5.AF; FM Class 3510
Rango de operación (psi)
12 a 60 pulg. Wc
Tipo diferencial
Sustractivo
Operación de cambio
Restablecimiento manual
Tipo de interruptor
Rompe NC a COM en aumento de presión.
Conexión de tubería
Ventilación o baja presión: rosca interna de 1/8 pulg. Rp
