IMAGEN DE REFERENCIA

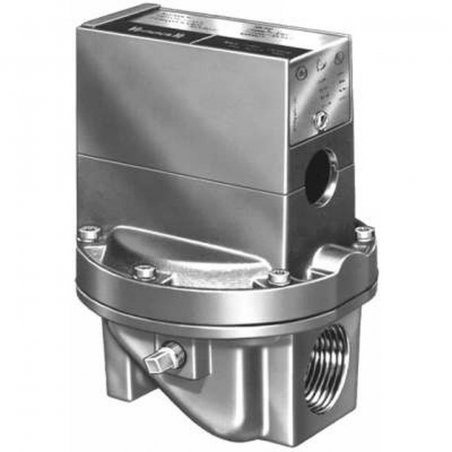

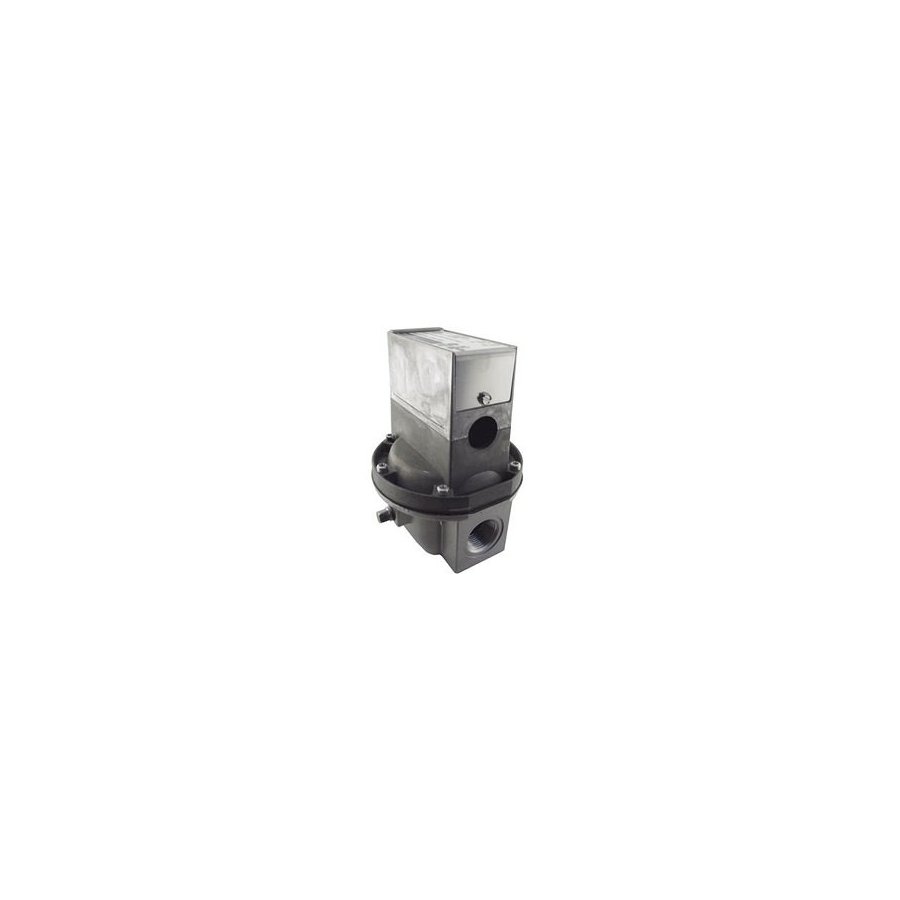

V48A2169 válvula de gas de diafragma nc de 1 pulg. npt

V48A2169

VÁLVULA DE GAS DE DIAFRAGMA NPT N.C. DE 1 IN

FICHA TÉCNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Las válvulas de diafragma operadas por solenoide proporcionan una apertura lenta y un cierre rápido adecuados para controlar gases naturales, LP o manufacturados. Normalmente se usan en calderas atmosféricas, calentadores de agua comerciales y calentadores de techo.

Caracteristicas

  • V48 para servicio de voltaje de línea; V88 para servicio 24Vac.
  • Cierre firmemente con un diafragma que sea a la vez peso y resorte.
  • Tiempo de cierre máximo de dos segundos.
  • La válvula se cierra por falla de energía; recomendado para el servicio de cierre final.
  • Establezca el tiempo de apertura con orificios de purga de varios tamaños o válvula de purga ajustable.
  • Usar con LP, gases naturales o manufacturados.
  • Hecho con aluminio fundido en patrón de válvula directa.
  • Indicador de posición de la válvula disponible para 1-1 / 4 in. V48A2227.

Especificaciones del producto

Dimensiones (pulg.)
6 1/16 pulg. De alto x 4 5/16 pulg. De ancho x 5 pulg. De profundidad
Dimensiones (mm)
154 mm de alto x 127 mm de ancho x 109 mm de profundidad
Incluye
Terminal de tierra
Materiales
Cuerpo de aluminio
Tipo de artículo
Producto
Montaje
Vertical (horizontal)
Frecuencia
60 Hz
Aprobaciones, Underwriters Laboratories Inc.
Archivo No. MH1639, Guía No. YIOZ
Aprobaciones, Asociación Canadiense de Normas
Certificado No. 158158-2500005576 (Z21.21-CSA 6.5)
Conexiones eléctricas
Cables de plomo de 6 pulg.
El consumo de energía
9 W; 15 VA máx.
voltaje
120 Vac
Rango de temperatura de funcionamiento (F)
32 F a 125 F
Rango de temperatura de funcionamiento (C)
0 C a 52 C
Calificaciones actuales
0.13 amperios máximos a Vac / Hz nominal
Patrón del cuerpo
Directo
Clasificaciones de presión (psi)
1/2 psi
Clasificaciones de presión (kPa)
3,4 kPa
Tipo de combustible
Natural; LP; Fabricado
Tamaño de tubería (pulgadas)
1 en.
Tamaño de tubería (DN)
DN25
Sangrado Tapping
1 / 8-27 NPT
Tapping piloto
1 / 8-27 NPT
Tiempo de apertura de la válvula
5 segundos máximo
Tiempo de cierre de la válvula
2 segundos máximo
