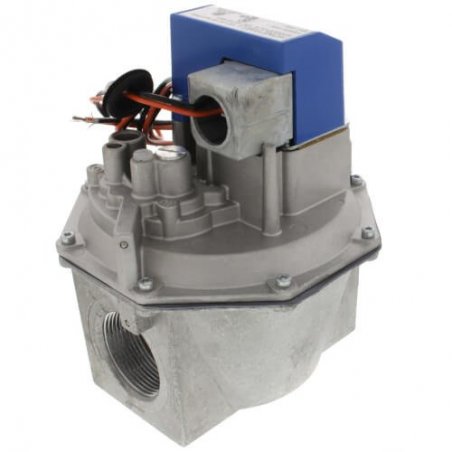

V8943C1018 válvula reguladora de presión de una etapa, válvula de gas de diafragma de tubo de 1 pulg. npt

0 Reseñas(s)

Referencia V8943C1018

VÁLVULA REGULADORA DE PRESIÓN DE UNA ETAPA, VÁLVULA DE GAS DE DIAFRAGMA DE TUBO DE 1 PULG. NPT

FICHA TÉCNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Visión general

V4943 / 8943B, C, N son válvulas de regulación de presión de una etapa; estas válvulas se utilizan en calderas, calentadores unitarios, hornos de conductos, aire de reposición y calentadores de techo.

Caracteristicas

Diseñado para reemplazo para V4843 / V8843; Válvulas de gas.
Adecuado para uso en calderas atmosféricas, calentadores de agua comerciales y calentadores de techo.
Los modelos V4943 / V8943B, C, N son válvulas de diafragma operadas por solenoide que combinan las funciones de cierre de seguridad y regulación de presión en una sola unidad.
V4943 / V8943B, N son para uso con gas natural.
V4943 / V8943C son para uso con gas LP.
Cuerpo de válvula de aluminio fundido a presión con un patrón directo.
V4943 se utilizan con voltaje de línea, controladores de encendido / apagado; V8943 se utilizan con termostatos o controladores de 24 Vca;
La válvula se cierra por falla de energía; recomendado para el servicio de cierre final.

Especificaciones del producto

Dimensiones (pulg.): 6 9/16 pulg. De alto x 6 pulg. De ancho x 6 pulg. De profundidad
Dimensiones (mm): 167 mm de alto x 152 mm de ancho x 152 mm de profundidad
Materiales: Cuerpo de aluminio
Comentarios: (2) cables conductores de 30 "
Tipo de artículo: Producto
Montaje: Vertical (horizontal)
Frecuencia: 60 Hz
Aprobaciones, Underwriters Laboratories Inc.: Archivo No. MH1639, Guía No. YIOZ (solo 60 Hz)
Aprobaciones, Asociación Canadiense de Normas: Certificado No. 158158-1042930, Guía No. 3302-01, 81 (Z21.21, Z21.78)
Conexiones eléctricas: Terminales de pala de 1/4 pulg. (6 mm) (conexiones rápidas). Cables de plomo de 30 pulg. (762 mm) y cubierta para la conexión del conducto eléctrico provista.
El consumo de energía: 9 VA máx.
voltaje: 24 Vac
Rango de temperatura de funcionamiento (F): -40 F a +150 F
Rango de temperatura de funcionamiento (C): -40 C a +66 C
Calificaciones actuales: 0.363 amperios máximos a Vac / Hz nominal
Patrón del cuerpo: Recto, sin desplazamiento
Características de apertura: Apertura lenta 1 etapa
Clasificaciones de presión (psi): 1/2 psi
Clasificaciones de presión (kPa): 3,4 kPa
Tipo de combustible: LP
Tamaño de tubería (pulgadas): 1 en.
Tamaño de tubería (DN): DN25
Sangrado Tapping: 5 / 16-24 UNF
Tapping piloto: 1 / 8-27 NPT
Tiempo de apertura de la válvula: 3 a 25 segundos
Tiempo de cierre de la válvula: 2 segundos máximo
Punto de ajuste del regulador de presión (pulg. Wc): Adj. Alcance, fuego alto: 8.8 pulg. De wc a 11.5 pulg. De wc; Ajuste de fábrica, fuego alto: 10.0 in. Wc
