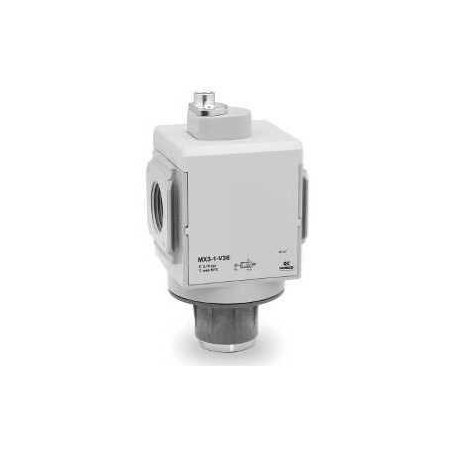

IMAGEN DE REFERENCIA

  • Sobre pedido

MX3-1-V36 VALVULA SEGURIDAD 1PUL CONTROL

0 Reseñas(s)
MX3-1-V36

VALVULA SEGURIDAD 1" CONTROL

MX3-1-V36

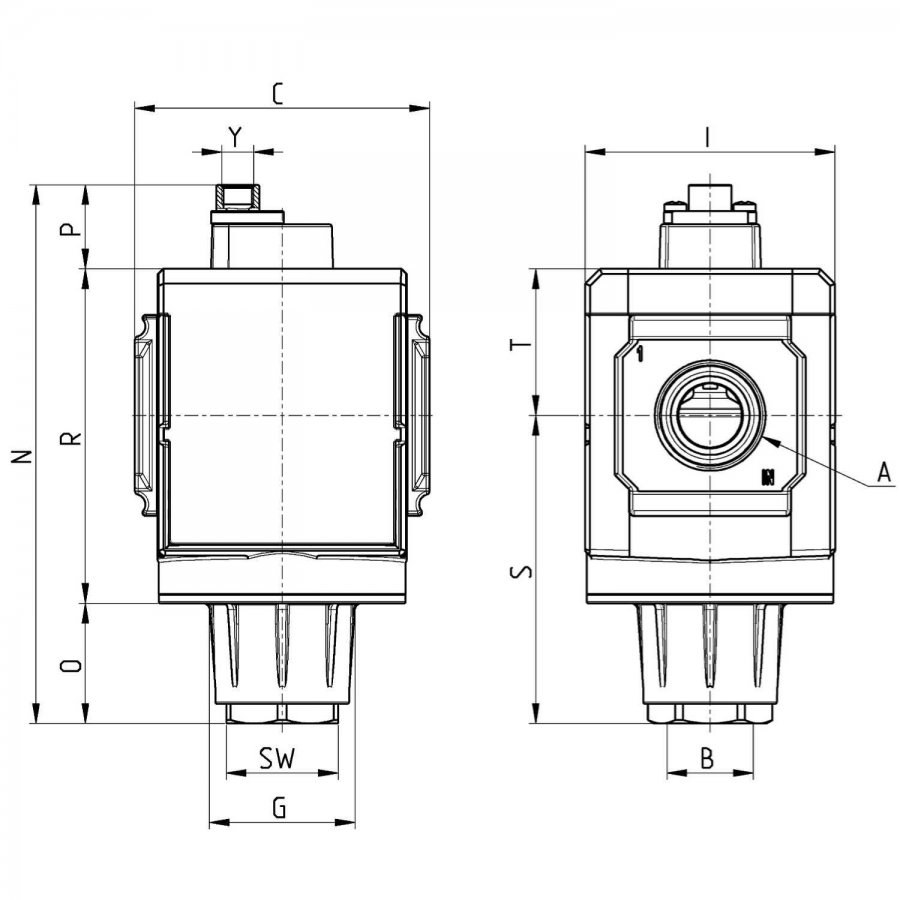

Series MX pneumatically operated valves - dimensions

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

CAMOZZI
Cotizar
Code properties

Mod. A B C G I N O P R S SW T Y (pilot supply) Weight (Kg)
MX3-1-V36 G1 G3/4 89.5 48 76 164 37 25.5 102 94.5 34 44.5 G1/8 0.9
Series general data

Construction modular, compact, spool-type
Materials see TABLE OF MATERIALS on the following page
Ports MX2: G3/8 - G1/2 - G3/4 MX3: G3/4 - G1
Mounting in-line wall-mounting (by means of clamps)
Operating temperature -5°C ÷ 50°C up to 16 bar (with the dew point of the fluid lower than 2°C at the min. working temperature) -5°C ÷ 60°C up to 10 bar (with the dew point of the fluid lower than 2°C at the min. working temperature)
Operating pressure Manual valve: -0,8 bar ÷ 10 bar Electro-pneumatic valve: 2 bar ÷ 10 bar Servopilot or pneumatic valve: -0,8 bar ÷ 10 bar (with pilot 3.5 ÷ 10 bar)
Nominal flow see FLOW DIAGRAMS on the following pages
Nominal exhaust flow at 6 bar with ∆p = 1 bar MX2: 6000 Nl/min MX3: 9200 Nl/min
Fluid compressed air
