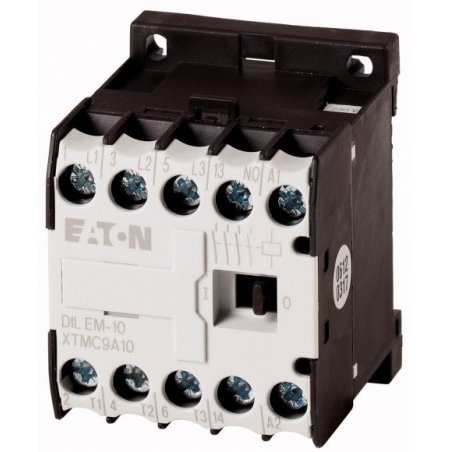

DILEM-10-G Contactor 220 VDC 3 polos 380 V 400 V 4 kW Contactos NA Normalmente abierto 1 NA Terminales de tornillo 010325

0 Reseñas(s)
DILEM-10-G(220VDC)

Contactor, Aplicación: Mini contactores para motores y cargas resistivas, contactores DILEM, Categoría de uso: AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia, NAC-3: Motores de inducción de CA normales: arranque, apagado durante el funcionamiento, CA -4: Motores de inducción de CA normales: arranque, conexión, inversión, avance lento, Técnica de conexión: Terminales de tornillo

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar

Solicitud
Mini contactores para motores y cargas resistivas
Subrango
Contactores DILEM
Categoría de utilización
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
AC-3 / AC-3e: Motores de inducción de CA normales: Arranque, apagado durante el funcionamiento
AC-4: Motores de inducción de CA normales: arranque, conexión, inversión, avance lento
0000SPC-571
Notas
También apto para motores con clase de eficiencia IE3.
También probado según AC-3e.
Técnica de conexión
Terminales de tornillo
Descripción
Con contacto auxiliar
Número de polos
3 polos
Corriente operativa nominal
AC-3380 V 400 V [I e ]
9 A
AC-1Corriente térmica convencional al aire libre, 3 polos, 50 - 60 HzAbiertoa 40 ° C [I th = I e ]
22 A
Max. clasificación para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
2,2 kW
AC-3380 V 400 V [P]
4 kW
AC-3660 V 690 V [P]
4 kW
AC-4220 V 230 V [P]
1,5 kW
AC-4380 V 400 V [P]
3 kilovatios
AC-4660 V 690 V [P]
3 kilovatios
Contactos
N / O = Normalmente abierto
1 N / A
Secuencia de contacto
210S026
Instrucciones
Combinación de diodo-resistencia integrada
Para usar con
… DILEM
… DILE
Tensión de actuación
220 V CC
Voltaje AC / DC
Operación DC

DATOS TÉCNICOS

General
Estándares
IEC / EN 60947, VDE 0660, CSA, UL
Vida útil mecánica [Operaciones]
20 x 10 6
Frecuencia operativa máximaMecánico
9000 Operaciones / h
Frecuencia operativa máximaeléctrico (Contactores sin relé de sobrecarga) [Operaciones / h]
Página 05/070
Prueba climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 ° C
Temperatura ambienteAdjunto
- 25 - 40 ° C
Temperatura ambienteAlmacenamientoMin. temperatura ambiente, almacenamiento
- 40 ° C
Temperatura ambienteAlmacenamientoTemperatura ambiente, almacenamiento máx.
+ 80 ° C
Posición de montaje
Según sea necesario, excepto vertical con terminales A1 / A2 en la parte inferior
Posición de montaje
230K003
Resistencia a golpes mecánicos (IEC / EN 60068-2-27)Choque semisinusoidal, 10 msUnidad básica sin módulo de contactos auxiliaresContactos principales, hacer contactos
10 g
Resistencia a golpes mecánicos (IEC / EN 60068-2-27)Choque semisinusoidal, 10 msUnidad básica sin módulo de contactos auxiliaresContactos principales Contactos de cierre / rupturaFabricar
8 g
Resistencia a golpes mecánicos (IEC / EN 60068-2-27)Choque semisinusoidal, 10 msUnidad básica con módulo de contactos auxiliaresLos contactos principales hacen contactoFabricar
10 g
Resistencia a golpes mecánicos (IEC / EN 60068-2-27)Choque semisinusoidal, 10 msUnidad básica con módulo de contactos auxiliaresContactos auxiliares Contactos de cierre / interrupción
20/20 g
Grado de protección
IP20
Protección contra el contacto directo cuando se acciona desde el frente (EN 50274)
A prueba de dedos y dorso de la mano
Altitud
Max. 2000 m
Peso
0,206 kg
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloSólido
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm 2
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloFlexible con férula
1 x (0,75 - 1,5)
2 x (0,75 - 1,5) mm 2
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloSólido o trenzado
18 - 14 AWG
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloLongitud de pelado
8 mm
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloTornillo terminal
M3.5
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloDestornillador pozidriv
2 tamaño
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloDestornillador estándar
0,8 x 5,5
1 x 6 mm
Capacidad terminal de contactos auxiliares y principalesTerminales de tornilloMax. par de apriete
1,2 Nm
Principales caminos conductores
Tensión nominal soportada al impulso [U imp ]
6000 V CA
Categoría de sobretensión / grado de contaminación
III / 3
Tensión nominal de aislamiento [U i ]
690 V CA
Voltaje operativo nominal [U e ]
690 V CA
Aislamiento seguro según EN 61140entre bobina y contactos
300 V CA
Aislamiento seguro según EN 61140entre los contactos
300 V CA
Capacidad de fabricación (cos ϕ según IEC / EN 60947)
110 A
Capacidad de Interrupción220 V 230 V
90 A
Capacidad de Interrupción380 V 400 V
90 A
Capacidad de Interrupción500 V
64 A
Capacidad de Interrupción660 V 690 V
42 A
Fusible máximo de protección contra cortocircuitosTipo ”2”, 500 V [gL / gG]
10 A
Fusible máximo de protección contra cortocircuitosTipo "1", 500 V [gL / gG]
20 A
C.A.
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 3 polos, 50 - 60 HzAbiertoa 40 ° C [I th = I e ]
22 A
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 3 polos, 50 - 60 HzAbiertoa 50 ° C [I th = I e ]
20 A
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 3 polos, 50 - 60 HzAbiertoa 55 ° C [I th = I e ]
19 A
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 3 polos, 50 - 60 Hzadjunto [I th ]
16 A
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 3 polos, 50 - 60 HzNotas
A la temperatura ambiente máxima permitida.
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 1 poloNotas
A la temperatura ambiente máxima permitida.
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 1 poloabierto [I º ]
50 A
AC-1Corriente operativa nominalCorriente térmica convencional al aire libre, 1 poloadjunto [I th ]
40 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 HzNotas
A la temperatura ambiente máxima permitida (abierto).
También probado según AC-3e.
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz220 V 230 V [I e ]
9 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz240 V [I e ]
9 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz380 V 400 V [I e ]
9 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz415 V [I e ]
9 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz440V [I e ]
9 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz500 V [I e ]
6,4 A
AC-3Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz660 V 690 V [I e ]
4,8 A
AC-3Clasificación del motor [P]220 V 230 V [P]
2,2 kW
AC-3Clasificación del motor [P]240V [P]
2,5 kW
AC-3Clasificación del motor [P]380 V 400 V [P]
4 kW
AC-3Clasificación del motor [P]415 V [P]
4,3 kW
AC-3Clasificación del motor [P]440 V [P]
4,6 kW
AC-3Clasificación del motor [P]500 V [P]
4 kW
AC-3Clasificación del motor [P]660 V 690 V [P]
4 kW
AC-4Corriente operativa nominalAbierto, 3 polos: 50 - 60 HzNotas
A la temperatura ambiente máxima permitida.
AC-4Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz220 V 230 V [I e ]
6,6 A
AC-4Corriente operativa nominalAbierto, 3 polos: 50 - 60 Hz240 V [I
