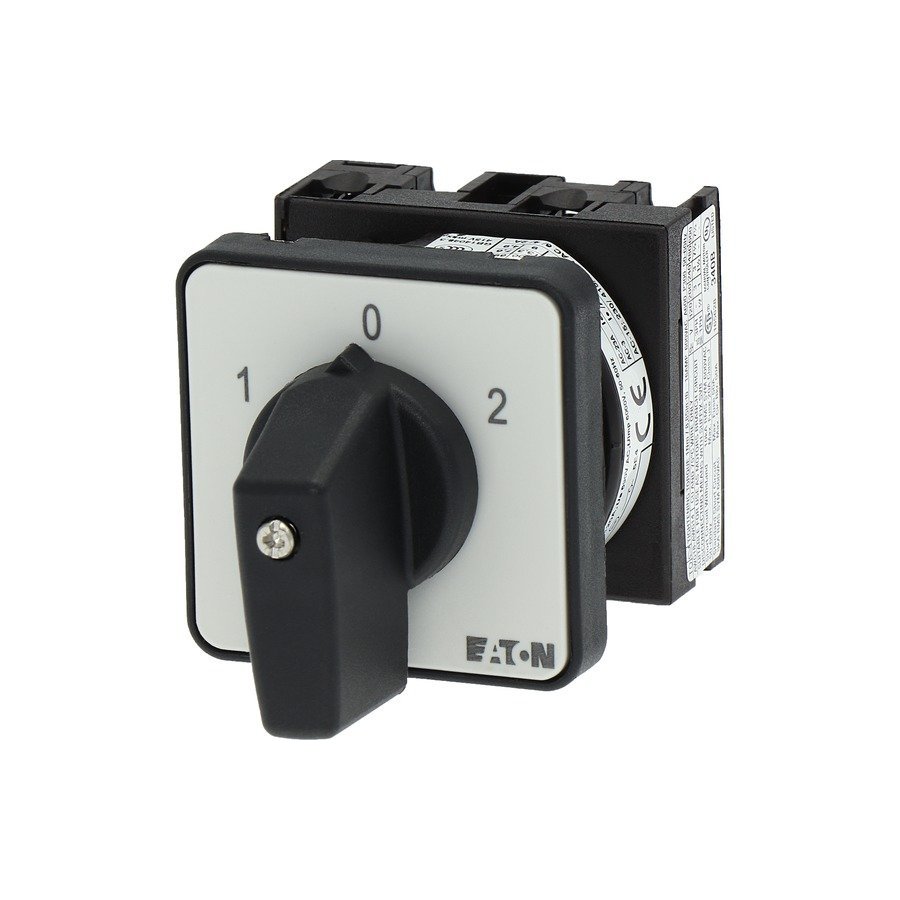

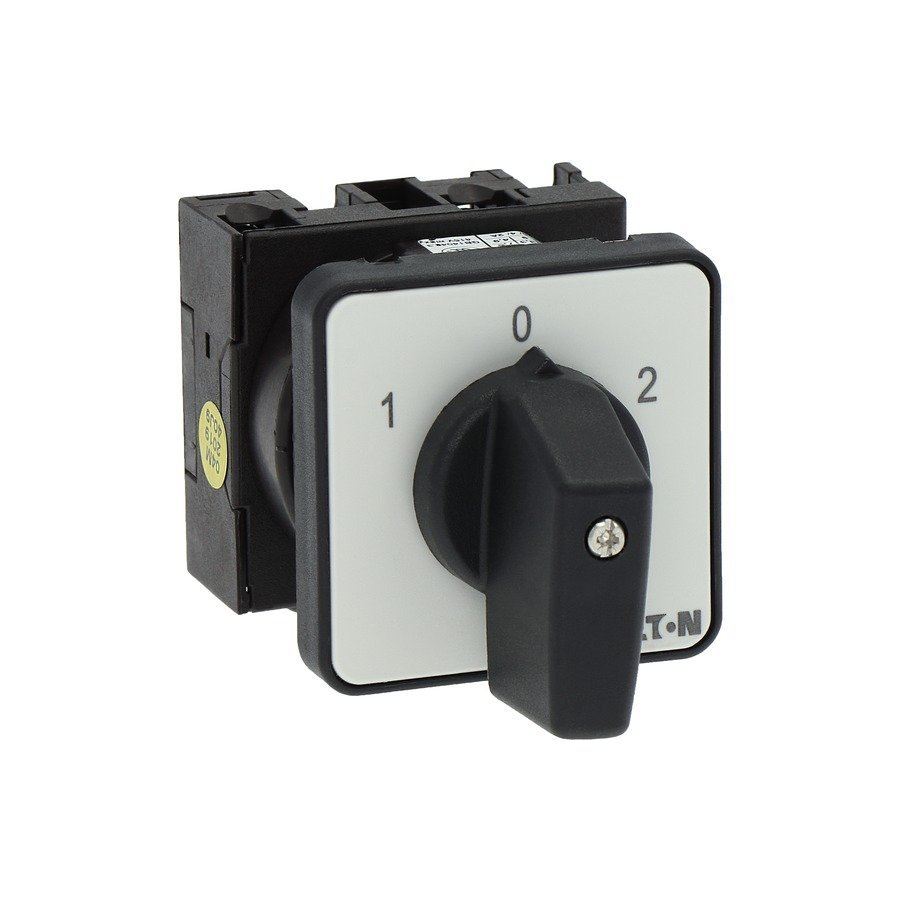

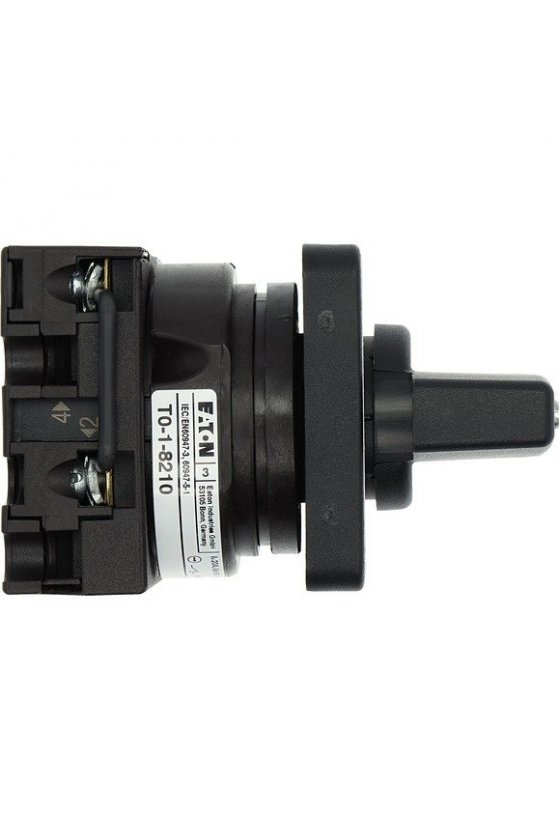

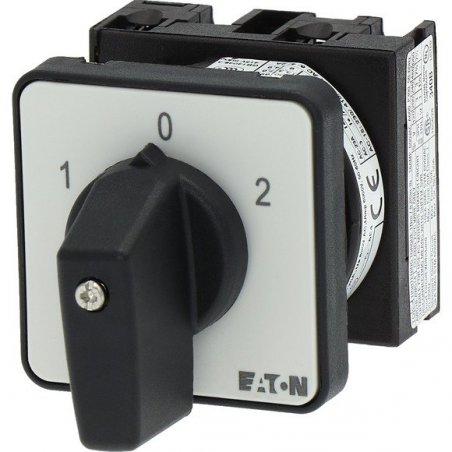

T0-1-8210/E - Conmutadores conmutadores, T0, 20 A, montaje empotrado, 1 unidad (es) de contacto 012742

0 Reseñas(s)
T0-1-8210/E

Interruptor inversor, Gama de productos: Interruptores de control, Referencia de grupo de piezas: T0, con empuñadura de pulgar negra y placa frontal, Contactos: 2, Grado de protección: Frontal IP65, Diseño: montaje empotrado, Ángulo de conmutación: 60 °, Rendimiento de conmutación: mantenido, Con posición 0 (Off), placa frontal: 1-0-2, Potencia del motor AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW,

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar
Gama de productos
Interruptores de control
Referencia de grupo de piezas
T0
Función básica
Interruptores de cambio
con empuñadura de pulgar negra y placa frontal
Contactos
2
Grado de protección
IP65 frontal
Diseño
montaje empotrado
000Z079
Secuencia de contacto
115S289-2
Ángulo de conmutación
60 °
Cambio de rendimiento
mantenido
con posición 0 (apagado)
Número de diseño
8210
Placa frontal no.
115K003
placa frontal
1-0-2
Clasificación del motor AC-23A, 50 - 60 Hz [P]
400 V [P]
5,5 kW
Corriente nominal ininterrumpida [I u ]
20 A
Nota sobre la corriente nominal ininterrumpida. tu
La corriente nominal ininterrumpida I u se especifica para máx. sección transversal.
Número de unidades de contacto
1 unidad (es) de contacto

DATOS TÉCNICOS

General
Estándares
IEC / EN 60947, VDE 0660, IEC / EN 60204, CSA, UL
Interruptor-seccionador según IEC / EN 60947-3
Prueba climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 ° C
Temperatura ambienteAdjunto
-25 - +40 ° C
Categoría de sobretensión / grado de contaminación
III / 3
Tensión nominal soportada al impulso [U imp ]
6000 V CA
Resistencia a golpes mecánicos
15 g
Posición de montaje
Según sea necesario
Contactos
Características electricasVoltaje operativo nominal [U e ]
690 V CA
Características electricasCorriente nominal ininterrumpida [I u ]
20 A
Características electricasNota sobre la corriente nominal ininterrumpida. tu
La corriente nominal ininterrumpida I u se especifica para máx. sección transversal.
Capacidad de carga con funcionamiento intermitente, clase 12AB 25% DF
2 x yo e
Capacidad de carga con funcionamiento intermitente, clase 12AB 40% DF
1,6 x yo e
Capacidad de carga con funcionamiento intermitente, clase 12AB 60% DF
1.3 x I e
Clasificación de cortocircuitoFusible
20 A gG / gL
Corriente soportada nominal de corta duración (corriente de 1 s) [I cw ]
320 A rms
Nota sobre la corriente nominal soportada de corta duración lcw
Actual por un tiempo de 1 segundo
Corriente nominal de cortocircuito condicional [I q ]
6 kA
Capacidad de conmutación
cos ϕ capacidad de cierre nominal según IEC 60947-3
130 A
Poder de corte nominal cos ϕ según IEC 60947-3230 V
100 A
Poder de corte nominal cos ϕ según IEC 60947-3400/415 V
110 A
Poder de corte nominal cos ϕ según IEC 60947-3500 V
80 A
Poder de corte nominal cos ϕ según IEC 60947-3690 V
60 A
Aislamiento seguro según EN 61140entre los contactos
440 V CA
Aislamiento seguro según EN 61140Pérdida de calor actual por contacto en I e
0,6 W
Aislamiento seguro según EN 61140Pérdida de calor actual por circuito auxiliar en I e (AC-15/230 V)
0,6 CO
Vida útil mecánica [Operaciones]
> 0,4 ​​x 10 6
Frecuencia operativa máxima [Operaciones / h]
1200
C.A.AC-3Clasificación, interruptor de carga del motor [P]220 V 230 V [P]
3 kilovatios
C.A.AC-3Clasificación, interruptor de carga del motor [P]230 V estrella-triángulo [P]
5,5 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]400 V 415 V [P]
5,5 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]400 V estrella-triángulo [P]
7,5 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]500 V [P]
5,5 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]500 V estrella-triángulo [P]
7,5 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]690 V [P]
4 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]690 V estrella-triángulo [P]
5,5 kW
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento230 V [I e ]
11,5 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento230 V estrella-triángulo [I e ]
20 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento400 V 415 V [I e ]
11,5 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento400 V estrella-triángulo [I e ]
20 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento500 V [I e ]
9 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento500 V estrella-triángulo [I e ]
15,6 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento690 V [I e ]
4,9 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento690 V estrella-triángulo [I e ]
8,5 A
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]230 V [P]
3 kilovatios
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5,5 kW
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]500 V [P]
7,5 kW
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]690 V [P]
5,5 kW
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento230 V [I e ]
13,3 A
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento400 V 415 V [I e ]
13,3 A
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento500 V [I e ]
13,3 A
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento690 V [I e ]
7,6 A
corriente continuaDC-1, seccionadores de carga L / R = 1 msCorriente operativa nominal [I e ]
10 A
corriente continuaDC-1, seccionadores de carga L / R = 1 msVoltaje por par de contactos en serie
60 V
corriente continuaDC-21A [I e ]Corriente operativa nominal [I e ]
1 A
corriente continuaDC-21A [I e ]Contactos
1 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms24 VCorriente operativa nominal [I e ]
10 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms24 VContactos
1 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms48 VCorriente operativa nominal [I e ]
10 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms48 VContactos
2 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms60 VCorriente operativa nominal [I e ]
10 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms60 VContactos
3 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms120 VCorriente operativa nominal [I e ]
5 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms120 VContactos
3 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms240 VCorriente operativa nominal [I e ]
5 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms240 VContactos
5 Cantidad
corriente continuaDC-13, interruptores de control L / R = 50 msCorriente operativa nominal [I e ]
10 A
corriente continuaDC-13, interruptores de control L / R = 50 msVoltaje por par de contactos en serie
32 V
Fiabilidad del circuito de control a 24 V CC, 10 mA [Probabilidad de fallo]
< 10-5 , <1 falla en 100,000 operaciones de conmutación H F
