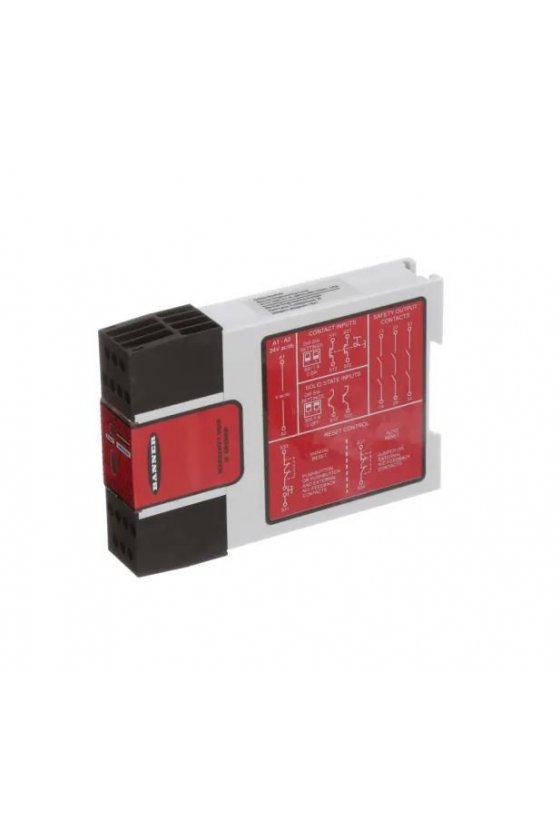

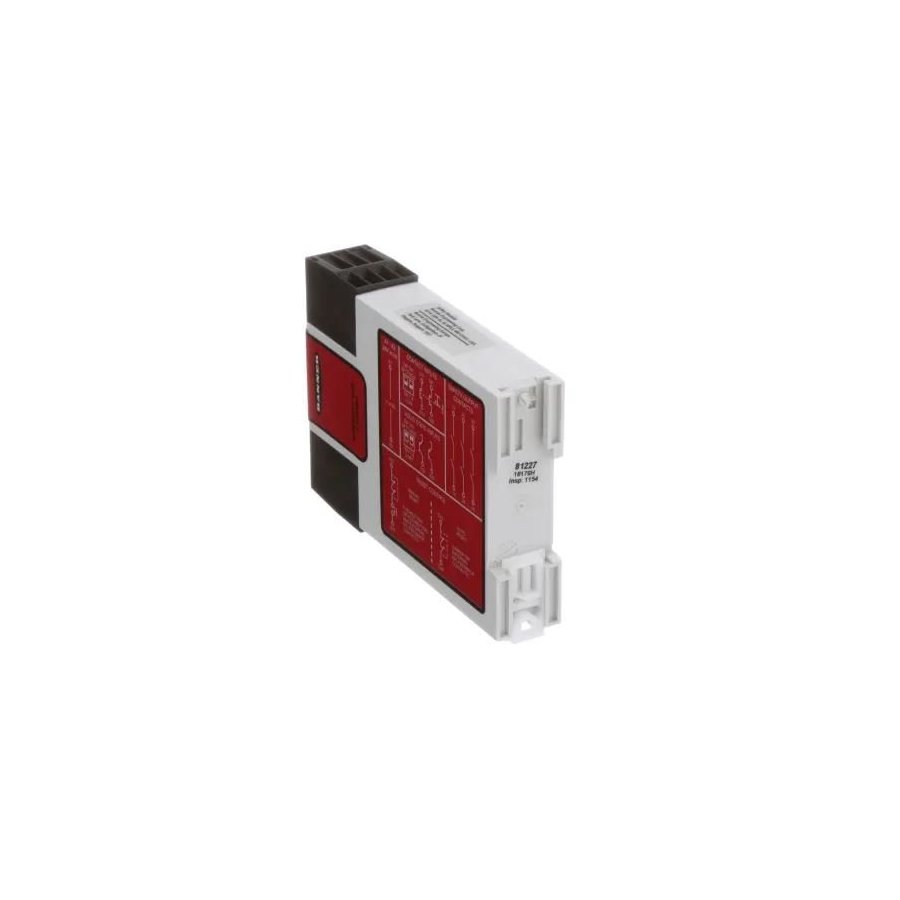

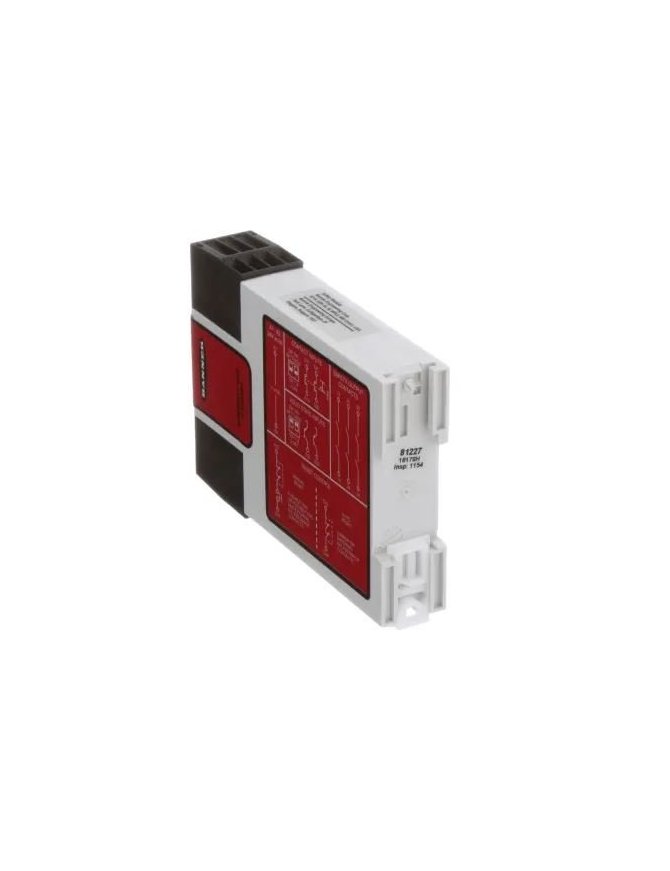

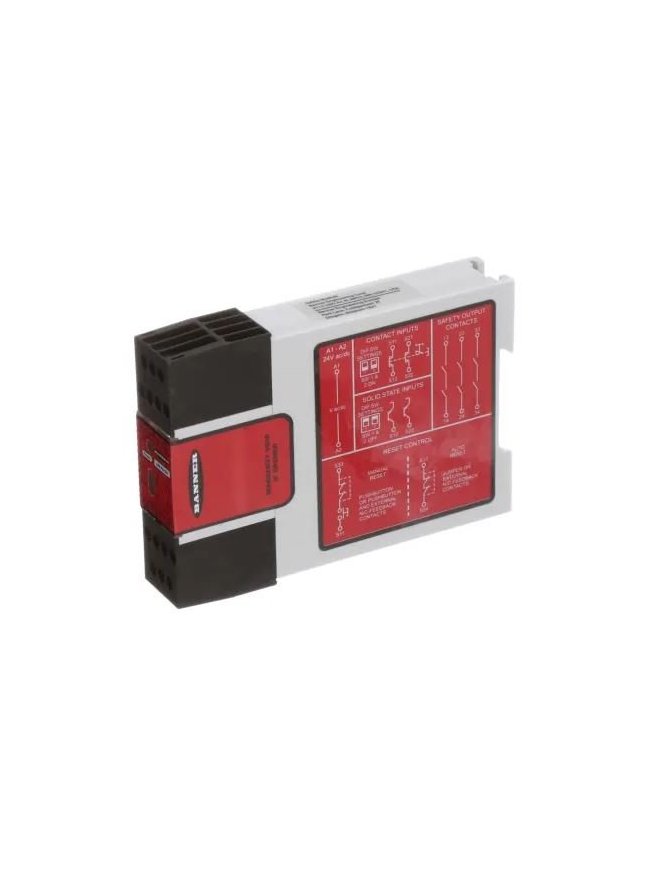

Tipo de dispositivo Relé de seguridad

Tipo de módulo de seguridad Módulo universal

Pantalla LCD No

Expandible no

Dimensión (H x W x D en mm) 84 x 22.5 x 118

Humedad relativa 90% @ 50 ° C

Temperatura máxima de funcionamiento (° C) 50

Operación de entrada simultánea o concurrente

Número de entradas seguras 1

Configuración de entrada 2 OSSD, 2 NC o 1 NC

Entrada de seguridad: doble canal (contacto seco) 10-20 mA a 12 V CC

Entrada de seguridad: doble canal (estado sólido) 5-20 mA a 18-28 V CC (PNP)

Entrada de seguridad: restablecer 40-100 mA a 24 V CA / CC +/- 10%

Salidas seguras controladas independientemente 1

Configuración de salida 3 NO

Clasificación de salida no segura N / A

Relé de clasificación de salida segura - 6 A

Salida segura divisible No

Vida mecánica (operaciones en millones) 20

Consumo de energía 2 W / 2 VA

Tiempo de recuperación (ms) 250

Tiempo de respuesta (ms) 25 (típico)

Tensión de alimentación 24 V CA / CC +/- 10%

Tipo de Terminal Tornillo

Terminales extraíbles Sí

Vibración 10-55 Hz a 0.35 mm

Vida eléctrica (ciclos @ VA) 1,000,000 @ 450 VA

Clasificación IP IP20

Calificación PL e

Clasificación de categoría de seguridad 4

Clasificación SIL 3

SISTEMA PFHd = 5.0 x 10-10

Entrada de seguridad: canal único 40-100 mA a 24 V CA / CC +/- 10%

Resistencia de entrada 100 Ω máx. por canal

Paradas electrónicas / tirones de cuerda Sí

Estera de seguridad no

Velocidad del motor no

No silenciar

Entrada de interruptor de puerta (NC / NC) Sí

Interruptor de puerta (NC / NO) Entrada No

Entrada de interruptor de puerta (OSSD) Sí

Cortinas de luz / escáner con entrada EDM Sí

Cortinas de luz / escáner sin entrada EDM Sí

EtherNet / IP No

Protocolo Ethernet común No

Modbus / TCP No

PCCC no

PROFINET No

Cascada con ISD No

Tiempo de recuperación 250
