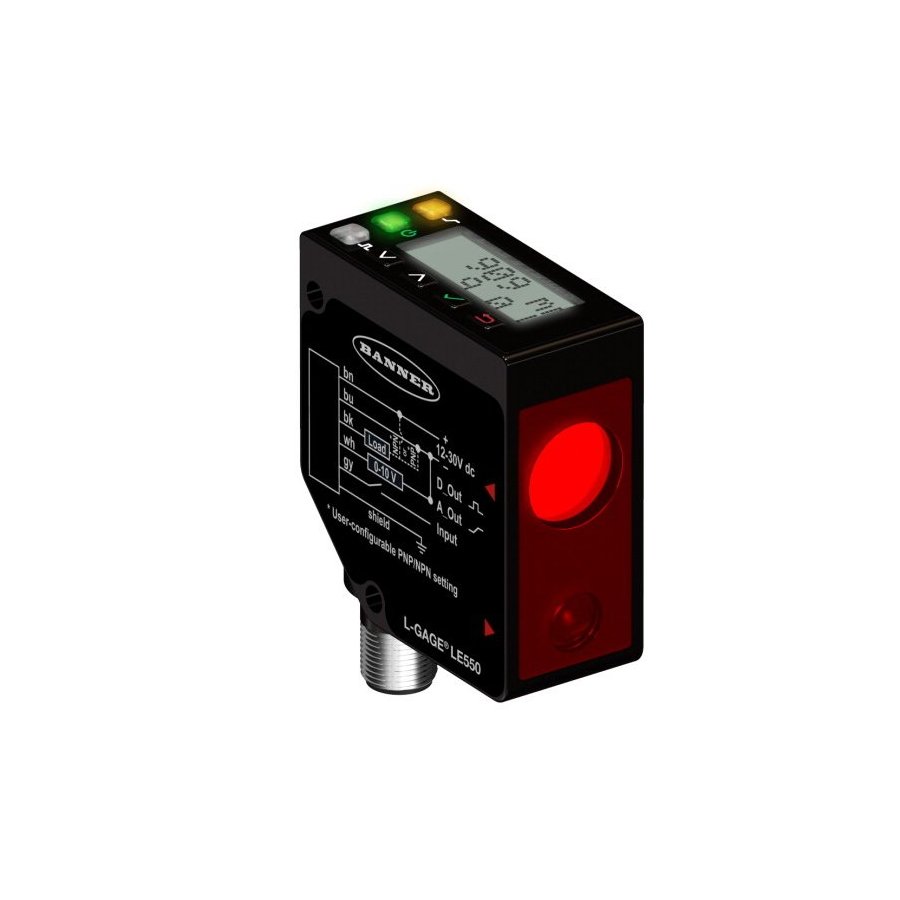

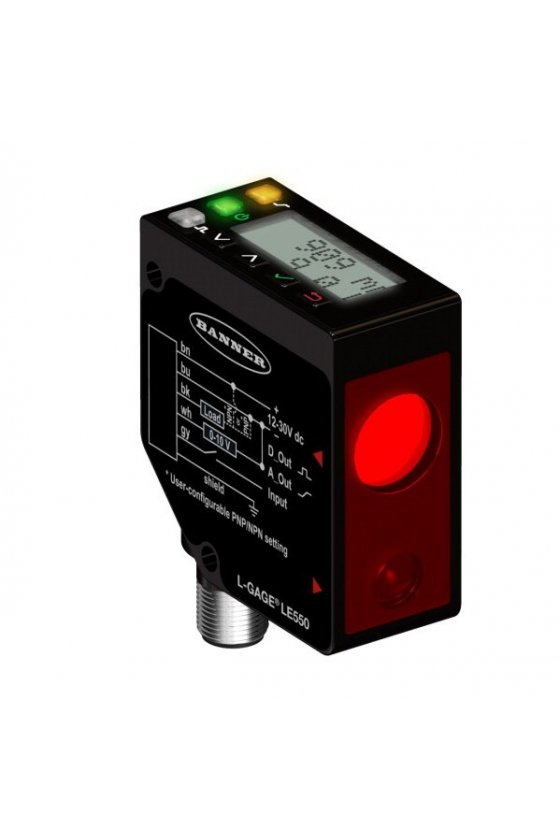

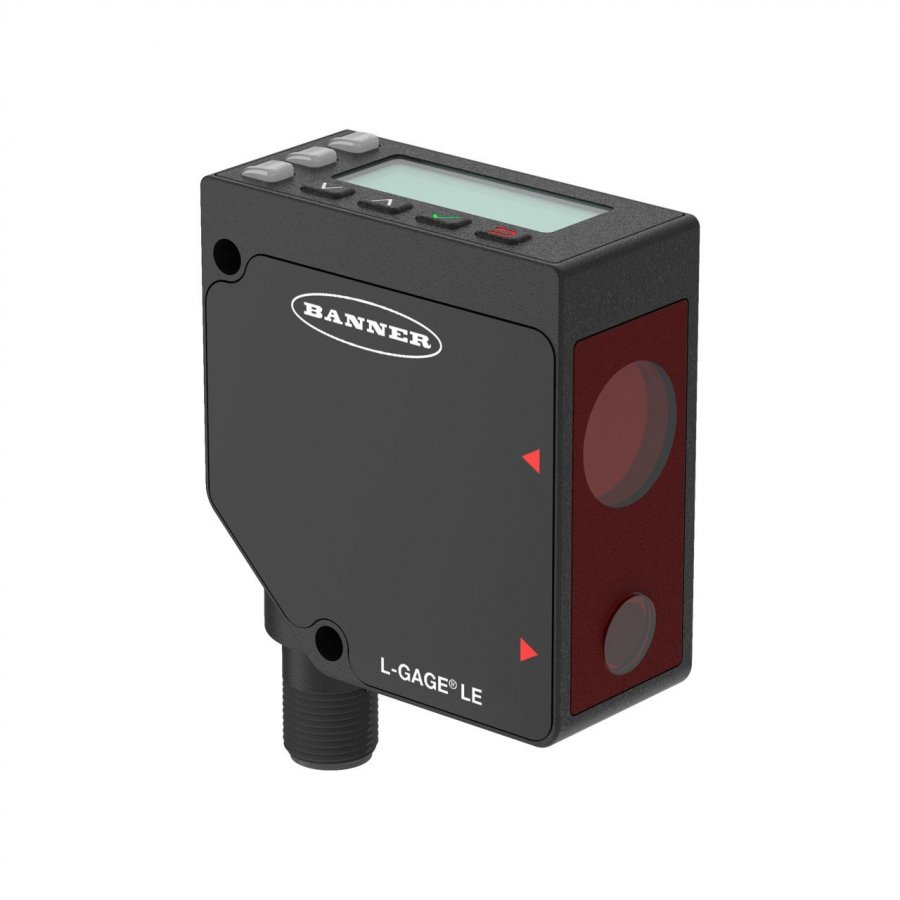

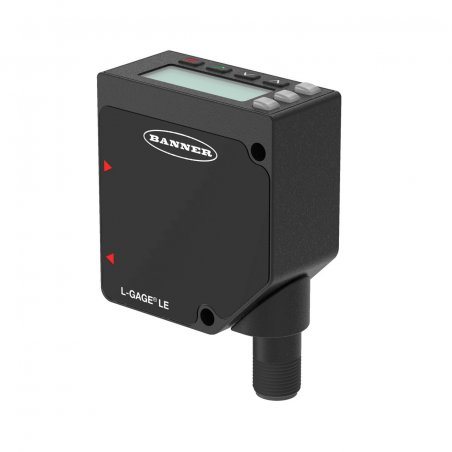

86750 Sensor de desplazamiento láser de la gama LE SERIES 1 M LE550UQ

LE550UQ

Sensor de desplazamiento láser; Rango: 100-1000 mm.

Entrada: 12-30 V CC; Salida: analógica: 0-10 V

Discreto: NPN / PNP configurable; Desconexión rápida integral

Número de Parte: 86750

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Modo de detección (general) Proximidad

Modo de detección (detallado) Triangulación

Estilo de Vivienda Rectangular

Material de la carcasa principal Aleación de zinc fundido a presión

Clasificación láser clase 2

Entrada / Salida Analógica y Discreta

Indicador LCD; LED (s)

Configuración de salida analógica 0-10 V CC

Resolución analógica / Repetibilidad discreta 100 mm a 600 mm: <0.5; 600 mm a 1000 mm: <1

Distancia de detección máxima (mm) 1000

Distancia mínima de detección (mm) 100

Haz de detección láser rojo visible

Fuente de alimentación 12-30 V CC

Retraso en el encendido (ms) 2000

Longitud de onda del haz de detección (nm) 650

Botón de ajustes; Enseñanza remota

Efecto de temperatura (mm / ° C) +/- 0.25 mm / ° C de 100 a 600 mm, +/- 0.5 mm / ° C a 1000 mm

Conexión integral QD

Tipo QD / Longitud del cable M12 (Euro) requiere un juego de cables de acoplamiento

Cantidad de pines 5

Vibración MIL-STD-202G req. Método 201A (vibración: 10 a 60Hz máx., Doble amplitud 0.06 ", máx. 10G).

Choque mecánico IEC 60947-5-2 requisitos: 30G 11 ms de duración, media onda sinusoidal

Voltaje de saturación de salida Salidas NPN <1.6 V a 100 mA

Voltaje de saturación de salida PNP Salidas <3 V a 100 mA

Voltaje analógico Salida Clasificación 2.5 kΩ mín. impedancia de carga

Salida máxima discreta (conmutada) (mA) 100

Salidas discretas (conmutadas) 1 NPN / PNP configurable

Protección de salida Protegida contra sobrecarga continua y cortocircuito

Clasificación IP IP67

Clasificación NEMA NEMA 6

Temperatura de almacenamiento (° C) -30 a 65

Temperatura máxima de funcionamiento (° C) 55

Temperatura mínima de funcionamiento (° C) -20

Max Op. Humedad relativa sin condensación (%) 90 a 55 ° C

Material de la ventana Acrílico

Tiempo de calentamiento (minutos) 10

Tiempo mínimo de respuesta (ms) 2

Tamaño del punto (@ Distancia de referencia) 4.9 mm x 12.1 mm @ 1 m

Linealidad analógica (mm) La linealidad es la menor precisión o 0.5% del rango de escala completa (± 4.5 mm) a cualquier distancia dada

Tamaño mínimo de ventana (mm) 10

Impedancia de entrada de enseñanza remota y control láser 18 kΩ mín. (65 kΩ min a 5 V CC)

Histéresis de salida discreta (mm) Ajustada automáticamente

Control láser Sí

Salida de alarma (mA) 100

Luz ambiente máxima (Lux) 10000

Corriente máxima de fuga en estado apagado (µA) NPN: <200 a 30 V CC; PNP: <10 a 30 V CC

Consumo de energía / corriente (sin carga) 70 mA a 24 V CC

Circuito de protección de suministro Protegido contra polaridad inversa y sobretensiones transitorias

Característica: Enseñanza remota Sí

Característica: Tiempo (Hold / Delay) Sí

Característica: Resistente a químicos No

Característica: Salud / Salida de señal marginal Sí

IO Link No

RS-232 no

RS-422 No

RS-485 No

SSI No

Inalámbrico No

Interfaz serial de 1 cable No

Profibus no
