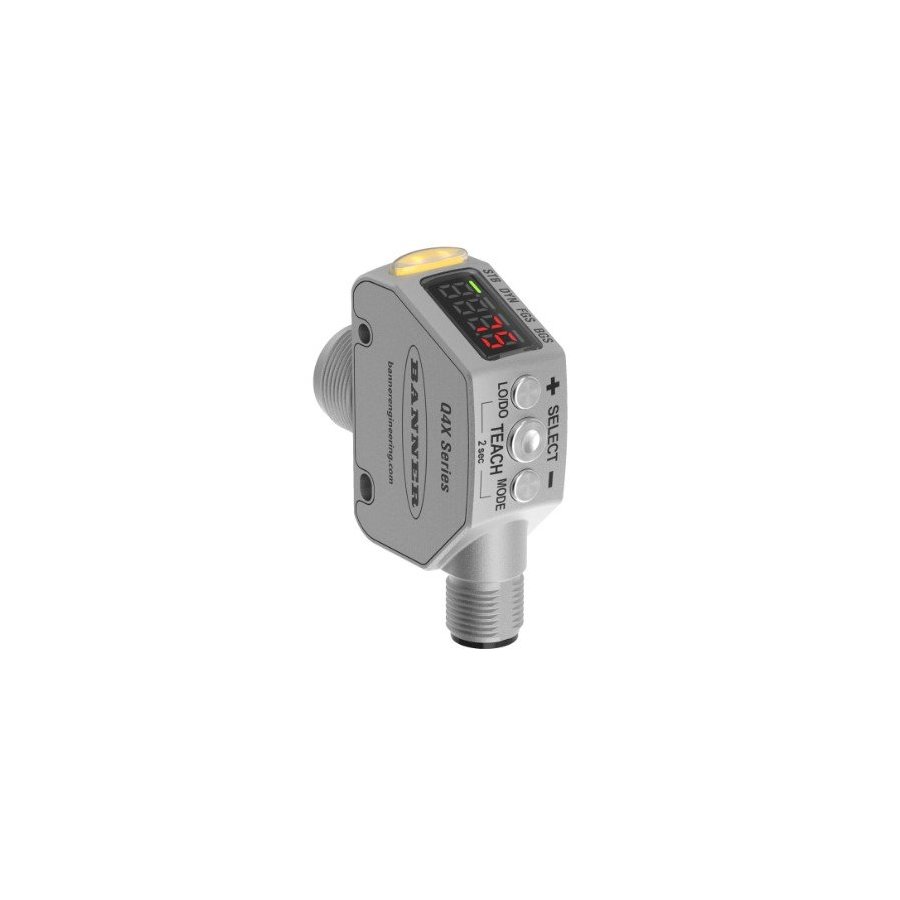

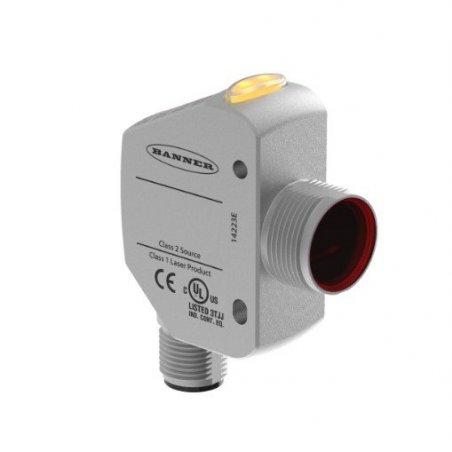

IMAGEN DE REFERENCIA

94118 Sensor serie q4x rgo 300mm entrada 10-30 vdc Q4XTBLAF300-Q8

Q4XTBLAF300-Q8

Serie Q4X: campo ajustable por láser

Rango: 300 mm; Entrada 10-30 V CC

Salidas: Bipolar: 1 NPN; 1 PNP

Conexión: conector integral Euro M12 de 5 pines

Número de Parte: 94118

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Modo de detección (general) Proximidad

Modo de detección (detallado) Supresión de fondo / primer plano

Estilo de carcasa rectangular con montaje M18

Material de la carcasa primaria Acero inoxidable

Clasificación láser clase 1

Entrada / Salida Discreta

Pantalla indicadora; LED (s)

Resolución analógica / Repetibilidad discreta 25 mm a 50 mm: +/- 0.5; 50 mm a 300 mm: +/- 1% del rango

Distancia de detección máxima (mm) 300

Distancia mínima de detección (mm) 25

Haz de detección láser rojo visible

Fuente de alimentación 10-30 V CC

Retraso en el encendido (ms) 750

Longitud de onda del haz de detección (nm) 655

Botón de ajustes; Enseñanza remota

Efecto de temperatura (mm / ° C) +/- 0.05 mm / ° C de 25 a 125 mm, +/- 0.35 mm / ° C a 300 mm

Conexión integral QD

Tipo QD / Longitud del cable M12 (Euro) requiere un juego de cables de acoplamiento

Cantidad de pines 5

Vibración MIL-STD-202G req. Método 201A (vibración: 10 a 60Hz máx., Doble amplitud 0.06 ", máx. 10G).

Choque mecánico MIL-STD-202G, Meth. 213B, Cond. I (100G 6x a lo largo de los ejes X, Y y Z, 18 descargas totales) con sensor en funcionamiento

Voltaje de saturación de salida Salidas NPN <1.0 V @ 100 mA

Voltaje de saturación de salida PNP Salidas <1.5 V @ 100 mA

Salida máxima discreta (conmutada) (mA) 100

Salidas discretas (conmutadas) bipolares (NPN y PNP)

Protección de salida Protegida contra sobrecarga continua y cortocircuito

Clasificación IP IP67; IP68; IP69K

Temperatura de almacenamiento (° C) -25 a 75

Temperatura máxima de funcionamiento (° C) 50

Temperatura mínima de funcionamiento (° C) -10

Max Op. Humedad relativa sin condensación (%) 95 a 55 ° C

Material de la ventana Acrílico

Tiempo de calentamiento (minutos) 10

Tiempo mínimo de respuesta (ms) 1.5

Tamaño del punto (@ Distancia de referencia) 2.0 mm x 0.8 mm @ 300 mm

Diámetro Barril (mm) 18

Tamaño mínimo de ventana (mm) 0.4

Histéresis de salida discreta (mm) Ajustada automáticamente

Control láser Sí

Salida de alarma (mA) 100

Luz ambiente máxima (Lux) 5000

Corriente de fuga máxima en estado apagado (µA) 5 a 30 V CC

Consumo de energía / corriente (sin carga) <675 mW

Circuito de protección de suministro Protegido contra polaridad inversa y sobretensiones transitorias

Característica: Enseñanza remota Sí

Característica: Lavado Clasificado Sí

Característica: Detección de objetos claros Sí

Característica: Tiempo (Hold / Delay) Sí

Característica: Certificado Ecolab Sí

Característica: Resistente a químicos Sí

IO Link No

RS-232 no

RS-422 No

RS-485 No

SSI No

Inalámbrico No

Interfaz serial de 1 cable No

Profibus no
