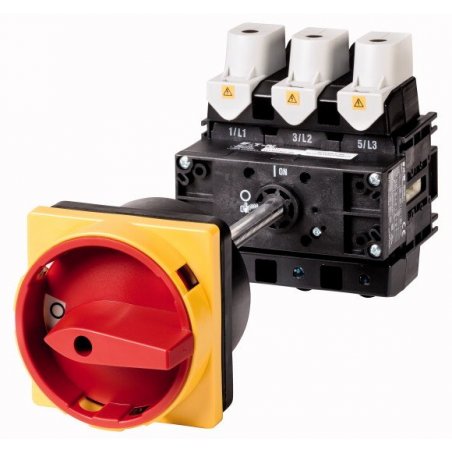

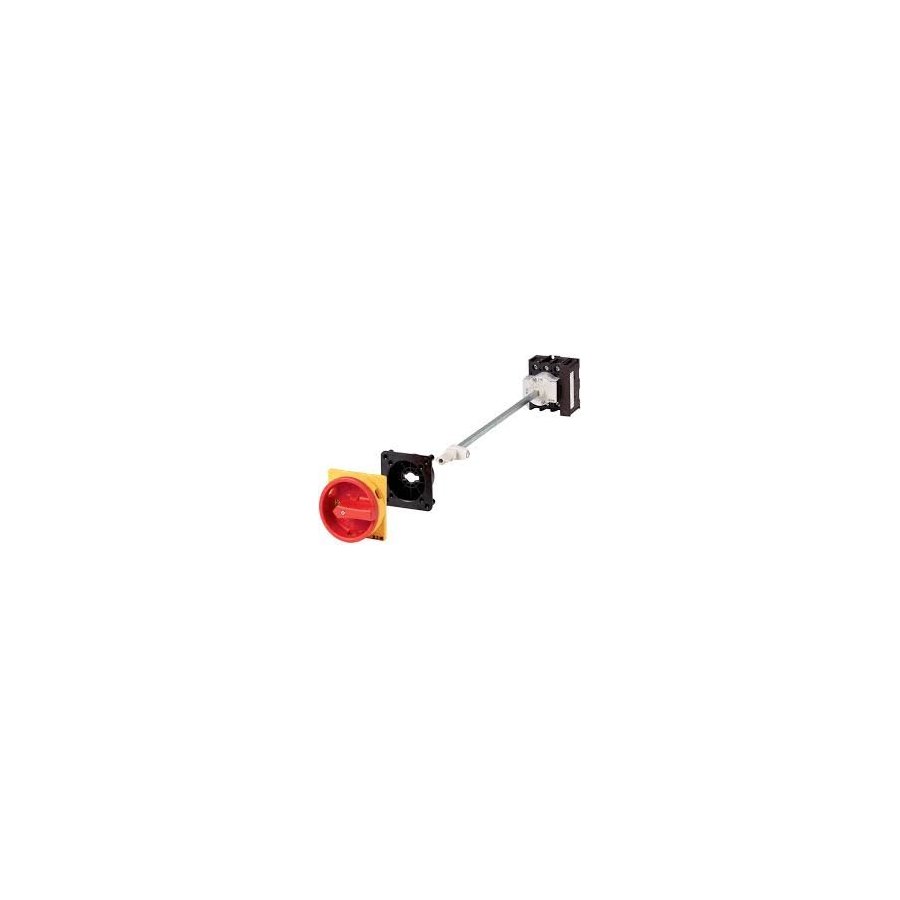

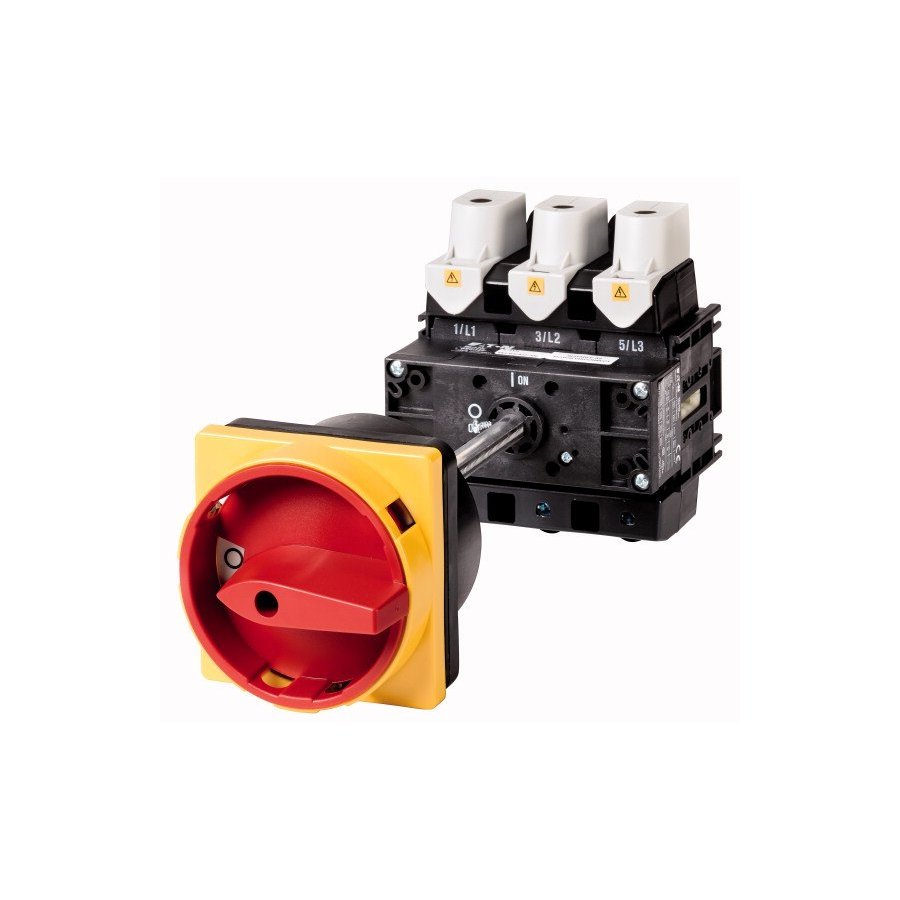

P5-315/V/SVB Interruptor principal 3p función de apagado de emergencia con mando giratorio rojo y anillo de bloqueo ama 280956
P5-315/V/SVB
Interruptor principal, Gama de productos: Interruptor principal, interruptor de mantenimiento, interruptor de reparación, Referencia de grupo de piezas: P5, Función de parada: Función de apagado de emergencia, Con mando giratorio rojo y anillo de bloqueo amarillo, Información sobre el equipo suministrado: Contacto auxiliar o conductor neutro montado por usuario., 3 polos, Dispositivo de bloqueo: Bloqueable en la posición 0 (Apagado), Grado de protección: Delantero IP65, Diseño: montaje trasero, Motor nominal AC-23A, 50 - 60 Hz 400 V: P = 110 kW, Nominal ininterrumpido corriente: Iu = 315 A, Normas: IEC / EN 60947, VDE 0660, IEC / EN 60204, CSA, UL, Interruptor-seccionador según IEC / EN 60947-3
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
DATOS TÉCNICOS
General
Estándares
IEC / EN 60947, VDE 0660, IEC / EN 60204, CSA, UL
Interruptor-seccionador según IEC / EN 60947-3
Interruptor-seccionador según IEC / EN 60947-3
Prueba climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 ° C
Temperatura ambienteAdjunto
-25 - +40 ° C
Categoría de sobretensión / grado de contaminación
III / 3
Tensión nominal soportada al impulso [U imp ]
8000 V CA
Posición de montaje
Según sea necesario
Contactos
Variables mecánicasNúmero de polos
3 polos
Variables mecánicasContactos auxiliares
0 N / A
Variables mecánicasContactos auxiliares
0 N / C
Características electricasVoltaje operativo nominal [U e ]
690 V CA
Características electricasCorriente nominal ininterrumpida [I u ]
315 A
Características electricasNota sobre la corriente nominal ininterrumpida. tu
La corriente nominal ininterrumpida I u se especifica para máx. sección transversal.
Capacidad de carga con funcionamiento intermitente, clase 12AB 25% DF
2 x yo e
Capacidad de carga con funcionamiento intermitente, clase 12AB 40% DF
1,6 x yo e
Capacidad de carga con funcionamiento intermitente, clase 12AB 60% DF
1.3 x I e
Clasificación de cortocircuitoFusible
315 A gG / gL
Corriente nominal soportada de corta duración (corriente de 1 s) [I cw ]
5800 A rms
Nota sobre la corriente nominal soportada de corta duración lcw
Actual por un tiempo de 1 segundo
Corriente nominal de cortocircuito condicional [I q ]
15 kA
Capacidad de conmutación
cos ϕ capacidad de cierre nominal según IEC 60947-3
2050 A
Poder de corte nominal cos ϕ según IEC 60947-3230 V
1800 A
Poder de corte nominal cos ϕ según IEC 60947-3400/415 V
1650 A
Poder de corte nominal cos ϕ según IEC 60947-3500 V
1550 A
Poder de corte nominal cos ϕ según IEC 60947-3690 V
400 A
Aislamiento seguro según EN 61140entre los contactos
440 V CA
Aislamiento seguro según EN 61140Pérdida de calor actual por contacto en I e
16 W
Vida útil mecánica [Operaciones]
> 0,08 x 10 6
Frecuencia operativa máxima [Operaciones / h]
50
C.A.AC-3Clasificación, interruptor de carga del motor [P]220 V 230 V [P]
45 kW
C.A.AC-3Clasificación, interruptor de carga del motor [P]400 V 415 V [P]
75 kilovatios
C.A.AC-3Clasificación, interruptor de carga del motor [P]500 V [P]
90 kilovatios
C.A.AC-3Clasificación, interruptor de carga del motor [P]690 V [P]
45 kW
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento230 V [I e ]
147 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento400 V 415 V [I e ]
138 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento500 V [I e ]
135 A
C.A.AC-3Interruptor de carga del motor de corriente nominal de funcionamiento690 V [I e ]
50 A
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]230 V [P]
55 kW
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
110 kilovatios
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]500 V [P]
132 kW
C.A.AC-23AClasificación del motor AC-23A, 50 - 60 Hz [P]690 V [P]
45 kW
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento230 V [I e ]
182 A
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento400 V 415 V [I e ]
205 A
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento500 V [I e ]
184 A
C.A.AC-23AInterruptor de carga del motor de corriente nominal de funcionamiento690 V [I e ]
50 A
corriente continuaDC-1, seccionadores de carga L / R = 1 msCorriente operativa nominal [I e ]
315 A
corriente continuaDC-1, seccionadores de carga L / R = 1 msVoltaje por par de contactos en serie
42 V
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms24 VCorriente operativa nominal [I e ]
315 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms24 VContactos
3 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms48 VCorriente operativa nominal [I e ]
315 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms48 VContactos
3 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms60 VCorriente operativa nominal [I e ]
315 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms60 VContactos
3 cantidad
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms120 VCorriente operativa nominal [I e ]
100 A
corriente continuaDC-23A, interruptor de carga del motor L / R = 15 ms120 VContactos
3 cantidad
Fiabilidad del circuito de control a 24 V CC, 10 mA [Probabilidad de fallo]
< 10-5 , <1 falla en 100,000 operaciones de conmutación H F
Capacidades terminales
Sólido o trenzado
1 x 185
2 x 70 mm 2
2 x 70 mm 2
Flexible con casquillos según DIN 46228
1 x 120
2 x 50 mm 2
2 x 50 mm 2
Tira de cobre [Número de segmentos x ancho x grosor]
1 x 20 x 5
2 x 20 x 3 mm
2 x 20 x 3 mm
Tornillo terminal
Tornillo Allen 6
Par de apriete para tornillo terminal
16 Nm
