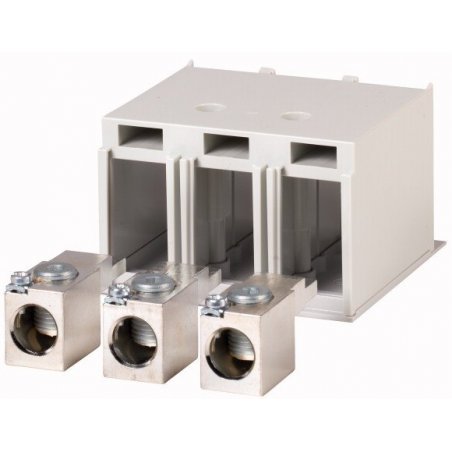

NZM2-XKA, Terminal de túnel 3p 1 página tamaño 2 271457

Referencia NZM2-XKA

Los accesorios opcionales para la serie de interruptores automáticos NZM ofrecen una cartera completa de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: parte no. contiene piezas para un terminal ubicado en la parte superior o inferior para interruptores de 3 o 4 polos.

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Estándar / Aprobación

UL / CSA, IEC

Numero de conductores

3 polos

Accesorios

Terminal de túnel

Corriente nominal [I n ]

Cu 300, Al 250 A

Para usar con

NZM2, PN2, N (S) 2

Capacidades terminales

Tipo de conductorCable Cu / Al

Cable de cobre
Al cable

Capacidades terminalesVarado

1 x 25 - 185
Se pueden conectar hasta 240 mm² según el fabricante del cable. mm 2

AWG / kcmil

1 x 6 - 350 mm 2

Notas

El tipo contiene partes para un terminal ubicado en la parte superior o inferior para interruptores automáticos de 3 o 4 polos.

Un estándar con terminal de circuito de control para conductores de cobre de 1 x 0,75 - 2,5 mm 2 (18 - 14 AWG) o 2 x 0,75 - 1,5 mm 2 (18 - 16 AWG).

Montado fuera de la caja del interruptor

Usar con casquillos conductores flexibles y altamente flexibles. La sección transversal máxima especificada solo se puede conectar cuando está trenzado y sin férulas.

Montaje de la tapa NZM2 (-4) -XKSA obligatorio (suministrado).
