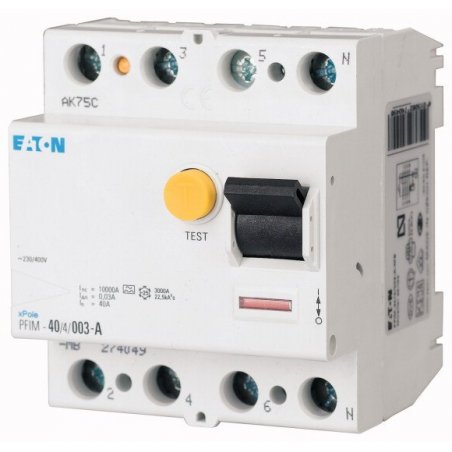

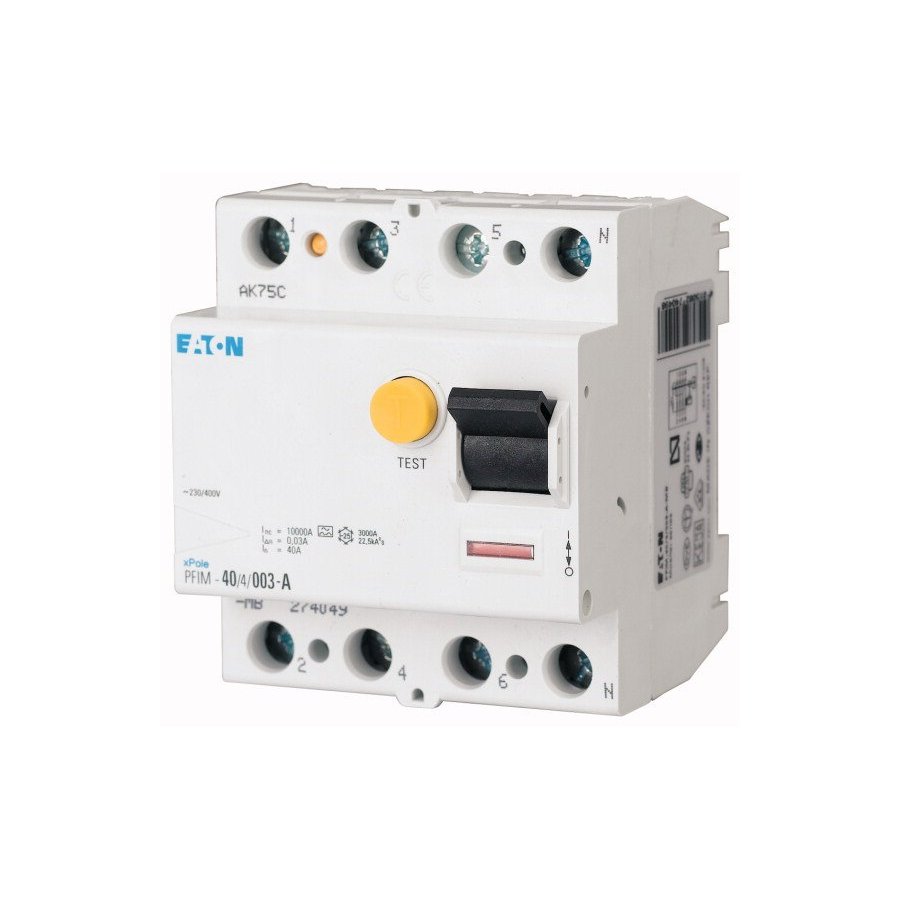

IMAGEN DE REFERENCIA

PFIM-25/4/003-MW, Disyuntor de corriente residual (RCCB) 25A 4p 30mA tipo AC 235406

0 Reseñas(s)
PFIM-25/4/003-MW

Interruptor automático de corriente residual PFIM, 4 polos, Corriente nominal In: 25 A, Resistencia nominal a cortocircuitos Icn: 10 kA, Corriente nominal de falla IΔN: 0.03 A, Aparamenta para aplicaciones residenciales y comerciales.

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar

DATOS TÉCNICOS

Eléctrico
Los tipos se ajustan a
IEC / EN 61008
Estándares
IEC / EN 61008
Voltaje operativo nominal [U e ][U e ]Tensión nominal de funcionamiento [U e ]
230/400 V CA
Frecuencia nominal [f]
50 Hz
Valores límite de la tensión de funcionamientoCircuito de prueba
196 - 264 V CA
Valores límite de la tensión de funcionamientoComentario para el rango del botón de prueba
No se permite la aplicación trifásica sin N (400V AC fase-fase)
Sensibilidad
Sensible a la corriente CA
Tensión nominal de aislamiento [U i ]
440 V
Tensión nominal soportada al impulso [U imp ]
4 kV
Resistencia nominal a cortocircuitos [I cn ]
10 kA
Capacidad nominal de cierre y rotura / Capacidad nominal de cierre y rotura residual [I m / I Δm ]
500 A
esperanza de vidaEléctrico [Operaciones]
4000
esperanza de vida[Operaciones] mecánicas
20000 ≧
Referencias
Interruptor auxiliar para posterior instalación
Z-HK 248432
Contacto de señal de disparo para posterior instalación
Z-NHK 248434
Dispositivo de conmutación automática y control remoto
Z-FW / LP 248296
Caja compacta
KLV-TC-4 276241
Juego de tapa de sellado
Z-RC / AK-4MU 101062
Mecánico
Dimensión frontal estándar
45 mm
Altura del dispositivo
80 mm
Ancho incorporado
70 (4TE) milímetro
Montaje
Fijación rápida con 2 posiciones de pestillo para carril DIN IEC / EN 60715
Grado de protección
IP20, IP40 con carcasa adecuada
Terminales superior e inferior
Terminales de boca abierta / elevadores
Protección terminal
DGUV VS3, EN 50274
Sección transversal del terminalSólido
1,5 - 35 mm 2
Sección transversal del terminalVarado
2 x 16 mm 2
Espesor del material de la barra colectora
0,8 - 2 mm
Temperaturas admisibles de almacenamiento y transporte
-35 - +60 ° C
Prueba climática
25-55 ° C / 90-95% de humedad relativa según IEC 60068-2
Espesor del material de la barra colectoraEspesor del material
0,8 - 2 mm
