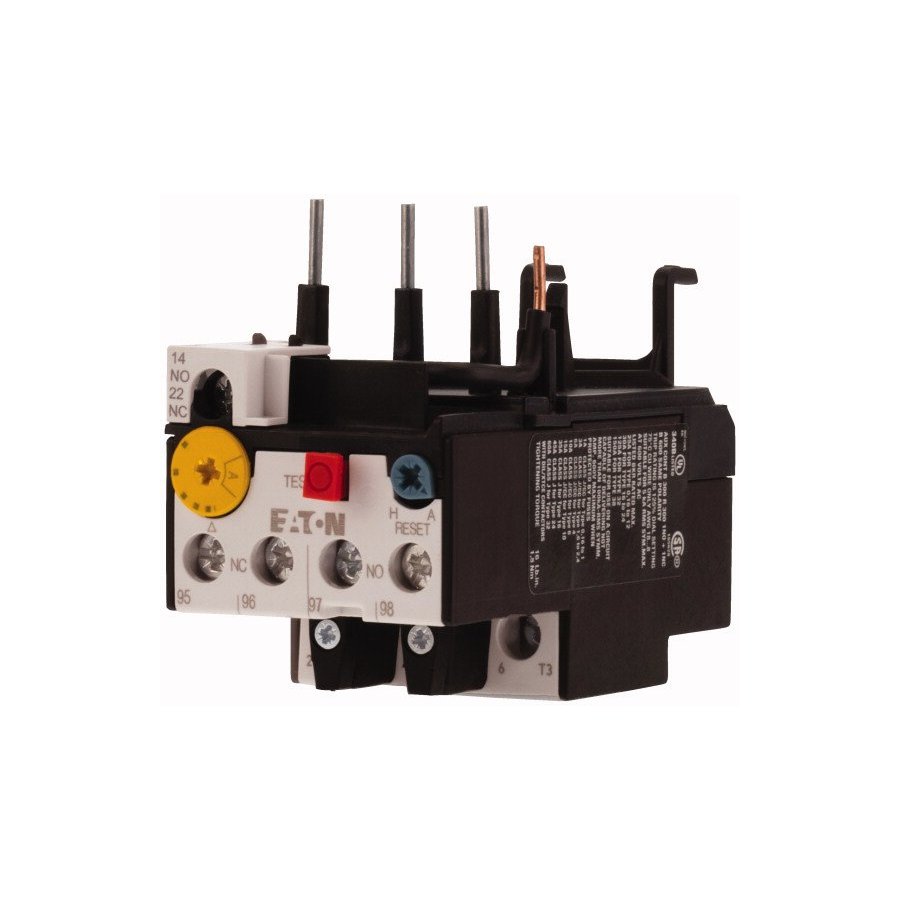

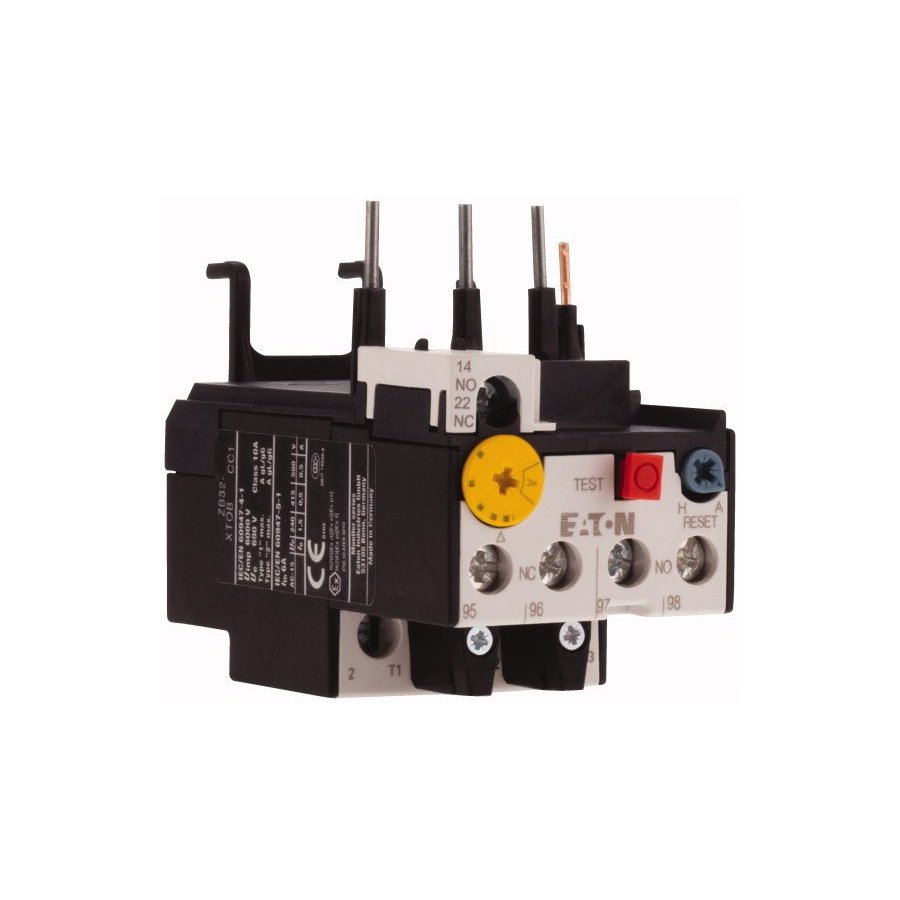

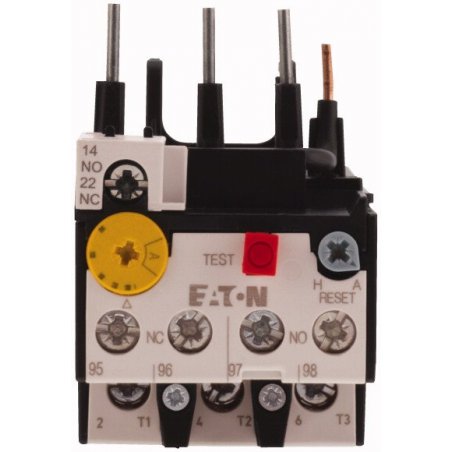

ZB32-6, Relé de sobrecarga ZB32, Ir/4-6 A 1 N/A 1 N/C Montaje directo IP20 278450

0 Reseñas(s)
ZB32-6

elé de sobrecarga, Gama de productos: Relé de sobrecarga ZB hasta 150 A, Accesorios: Relés de sobrecarga, Tamaño de bastidor: ZB32, Sensibilidad de falla de fase: IEC / EN 60947, VDE 0660 Parte 102, Descripción: Botón de prueba / apagado, Botón de reinicio manual / automático, disparo libre, Tipo de montaje: Montaje directo, Contactos auxiliares N / A = Normalmente abierto: 1 N / A, Contactos auxiliares N / C = Normalmente cerrado: 1 N / C, Para usar con: DILM17, DILM25 ,, DILM32, DILM38, DILMF8, DILMF11, DILMF14, DILMF17, DILMF25, DILMF32, DIULM17, DIULM25, DIULM32,

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

EATON MOELLER
Cotizar

DATOS TÉCNICOS

General
Estándares
IEC / EN 60947, VDE 0660, UL, CSA
Prueba climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente
Rango de funcionamiento según IEC / EN 60947
PTB: -5 ° C - +55 ° C
Temperatura ambienteAbierto
-25 - +55 ° C
Temperatura ambienteAdjunto
- 25 - 40 ° C
Compensación de temperatura
Continuo
Peso
0,144 kilogramos
Resistencia a golpes mecánicos
10 Duración del choque
sinusoidal
10 ms g
Grado de protección
IP20
Protección contra el contacto directo cuando se acciona desde el frente (EN 50274)
A prueba de dedos y dorso de la mano
Altitud
Max. 2000 m
Principales caminos conductores
Tensión nominal soportada al impulso [U imp ]
6000 V CA
Categoría de sobretensión / grado de contaminación
III / 3
Tensión nominal de aislamiento [U i ]
690 V
Voltaje operativo nominal [U e ]
690 V CA
Aislamiento seguro según EN 61140Entre contactos auxiliares y contactos principales
440 V CA
Aislamiento seguro según EN 61140Entre circuitos principales
440 V CA
Error residual de compensación de temperatura> 40 ºC
≦ 0,25% / K
Pérdida de calor actual (3 conductores)Valor más bajo del rango de ajuste
2,3 W
Pérdida de calor actual (3 conductores)Ajuste máximo
5,1 W
Capacidades terminalesSólido
1 x (1 - 6)
2 x (1 - 6) mm 2
Capacidades terminalesFlexible con férula
1 x (1 - 4)
2 x (1 - 4) mm 2
Capacidades terminalesSólido o trenzado
18 - 8 AWG
Tornillo terminal
M4
Par de apriete
1,8 Nm
Longitud de pelado
10 mm
HerramientasDestornillador pozidriv
2 tamaño
HerramientasDestornillador estándar
1 x 6 mm
