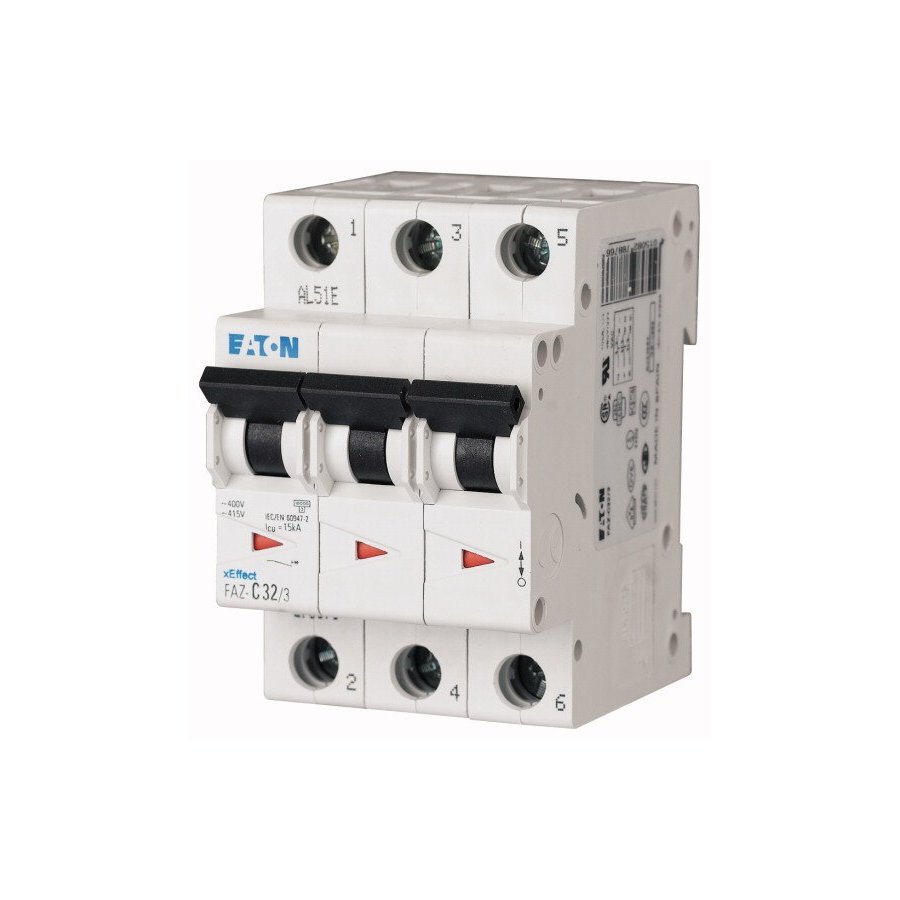

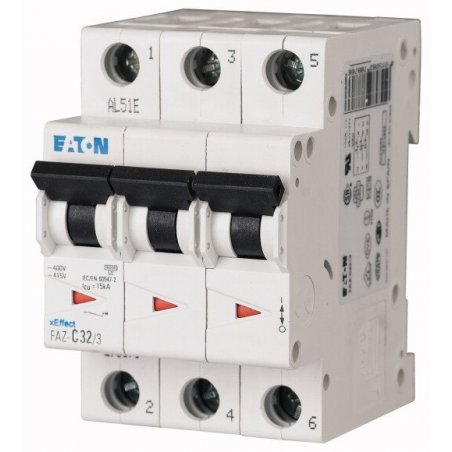

IMAGEN DE REFERENCIA

FAZ-B20/3, Disyuntor miniatura (MCB) 20A 3p característica: B 278848

FAZ-B20/3

Disyuntor miniatura (MCB), FAZ, 3 polos, característica de disparo: B, corriente nominal In: 20 A, Aparamenta para aplicaciones industriales y comerciales avanzadas

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

DATOS TÉCNICOS

Eléctrico
Estándares
IEC / EN 60947-2
IEC / EN 60898
Voltaje operativo nominal [U e ] [U e ]
240/415 V CA
Voltaje operativo nominal [U e ]
60 (por polo) V DC
Tensión nominal según UL [U n ]
480Y / 277 V CA
Capacidad de conmutación nominal según. según IEC / EN 60947-2 [I cu ]
15 kA
Capacidad de ruptura según UL
10 (UL1077) kA
Voltaje operativo máximo según IEC / EN 60947-2
440 V CA
Capacidad de conmutación nominal según IEC / EN 60947-2 (tensión operativa máxima) [I cu ]
10 kA
Capacidad nominal de corte de cortocircuito de servicio según IEC / EN 60947-2 (tensión operativa máxima) [I cs ]
7,5 kA
Tensión nominal según IEC / EN 60898-1 [U n ]
415 V CA
Capacidad de conmutación nominal según IEC / EN 60898-1 [I cn ]
10 kA
Capacidad nominal de corte en cortocircuito de servicio según IEC / EN 60898-1 [I cs ]
7,5 kA
Capacidad de conmutación operativa
7,5 kA
Característica
B, C, D, K, S, Z
Max. fusible de respaldo
125 A gL / gG
Clase de selectividad
3
esperanza de vidaVida útil [operaciones]
> 10000
Dirección de suministro entrante
según sea necesario
Mecánico
Dimensión frontal estándar
45 mm
Altura del recinto
80 mm
Ancho de montaje por poste
17,5 milímetros
Montaje
Carril de sombrero de copa IEC / EN 60715
Grado de protección
IP20, IP40 (cuando está instalado)
Terminales superior e inferior
Terminales de doble propósito
Protección terminal
A prueba de dedos y dorso de la mano según BGV A2
Capacidades terminales
1 x 25 mm 2
Capacidades terminales
2 x 10 mm 2
Espesor del material de la barra colectora
0,8… 2 mm
Posición de montaje
Según sea necesario
