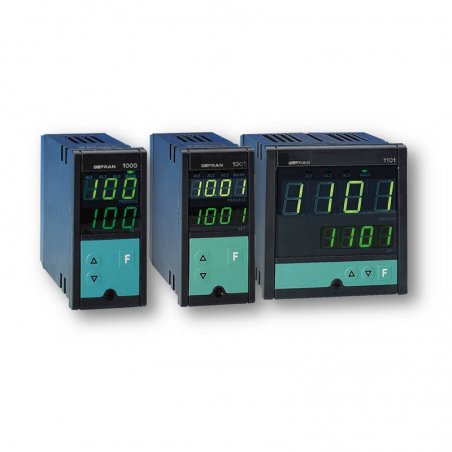

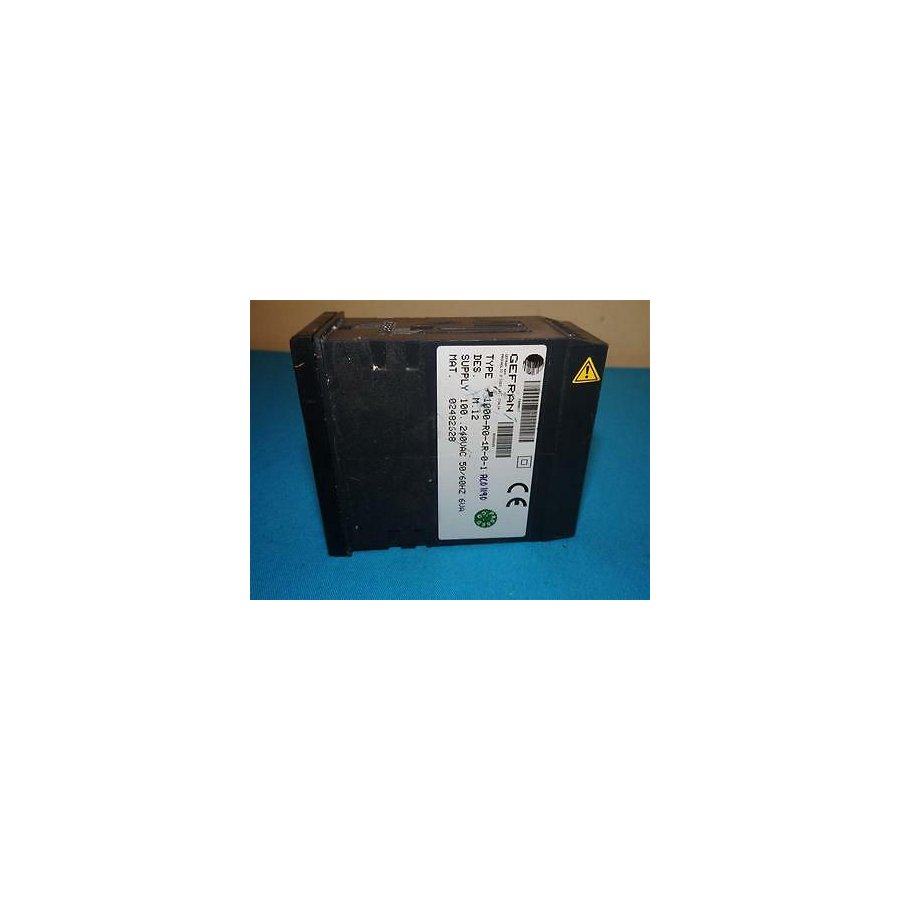

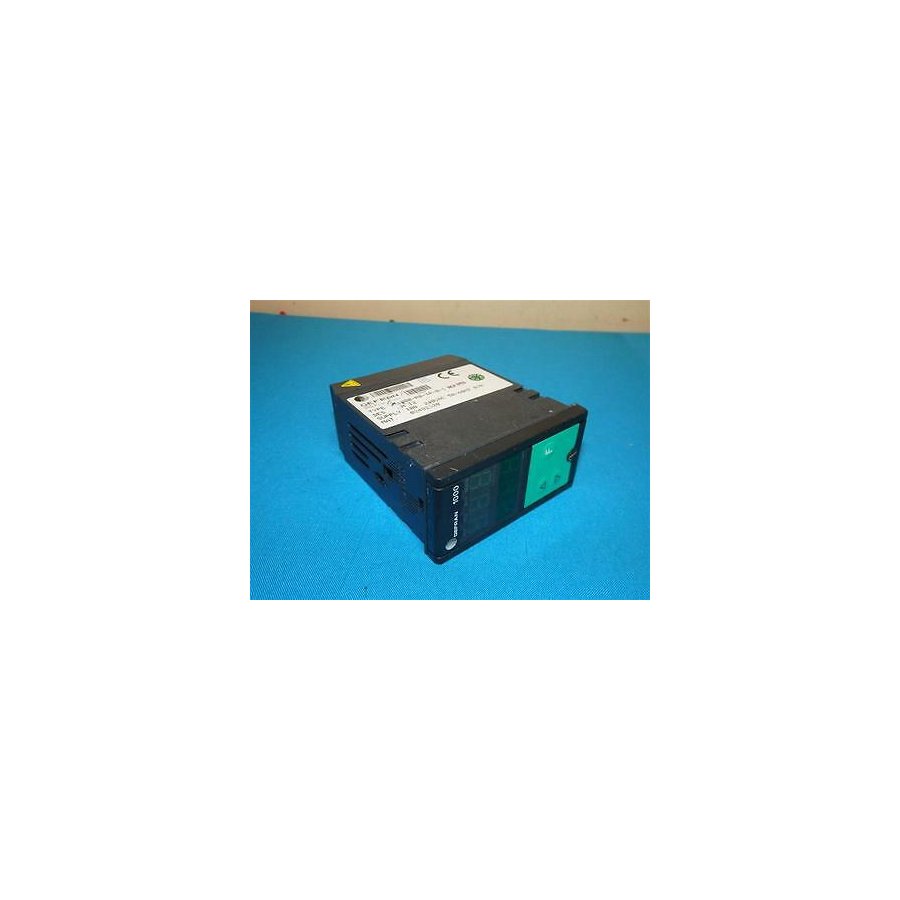

Controlador por microprocesador, formato 48x96 (1/8 DIN) para el modelo 1000 y formato 96x96 (1/4 DIN) para los modelos 1001 y 1101 fabricados en SMT.

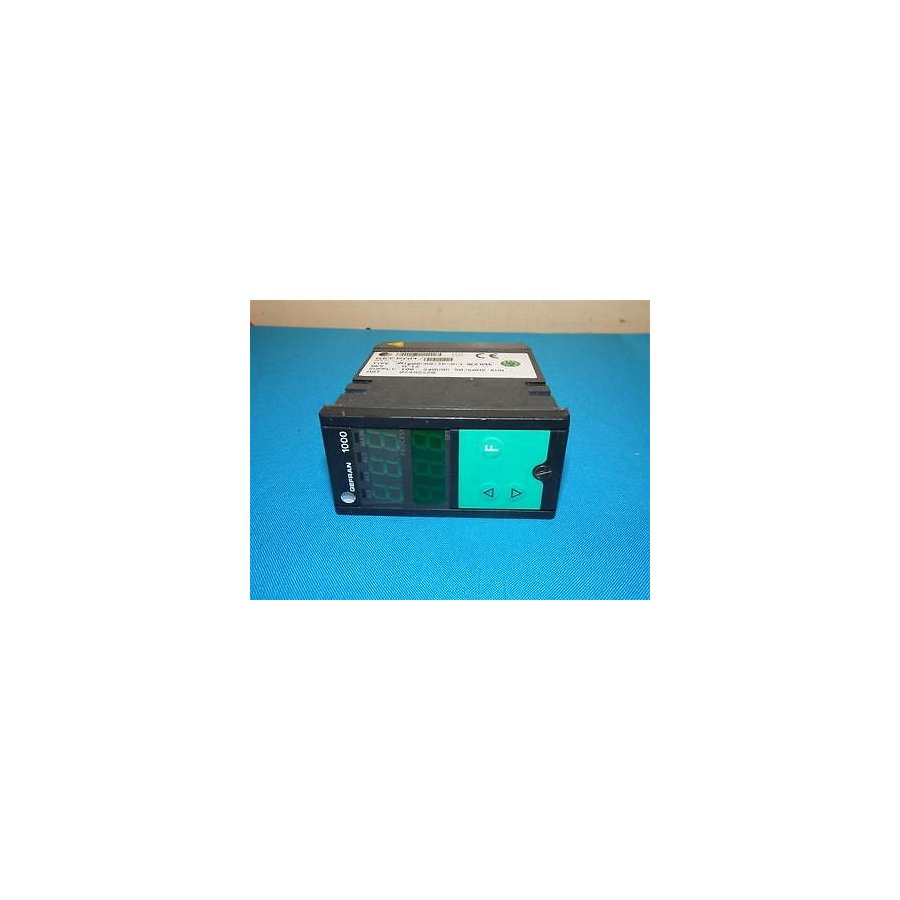

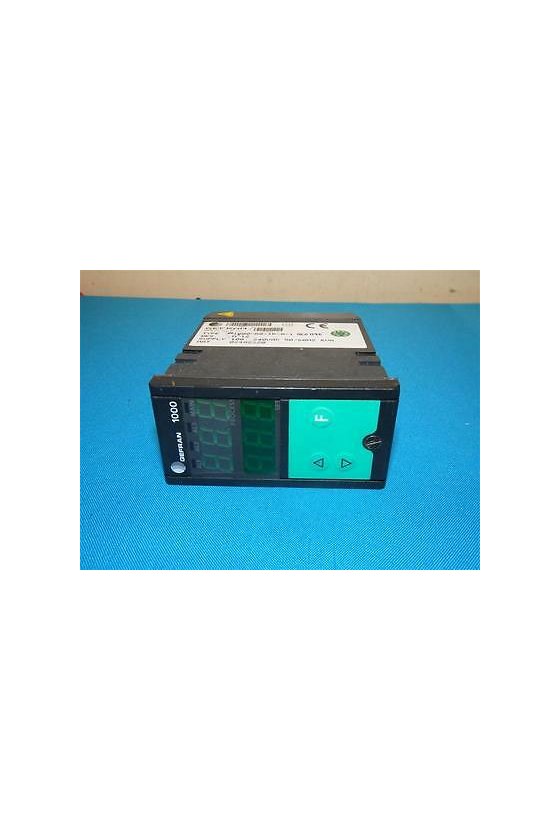

La familia de controladores 1000 proporciona una interfaz de operador completa, con una placa frontal de membrana Lexan para brindar protección frontal IP54 que tiene 3 teclas, dos pantallas LED verdes con 3 (1000) o 4 (1001 y 1101) dígitos e indicadores LED rojos para el 3 salidas de relé de alarma y un LED verde para la salida de control principal.

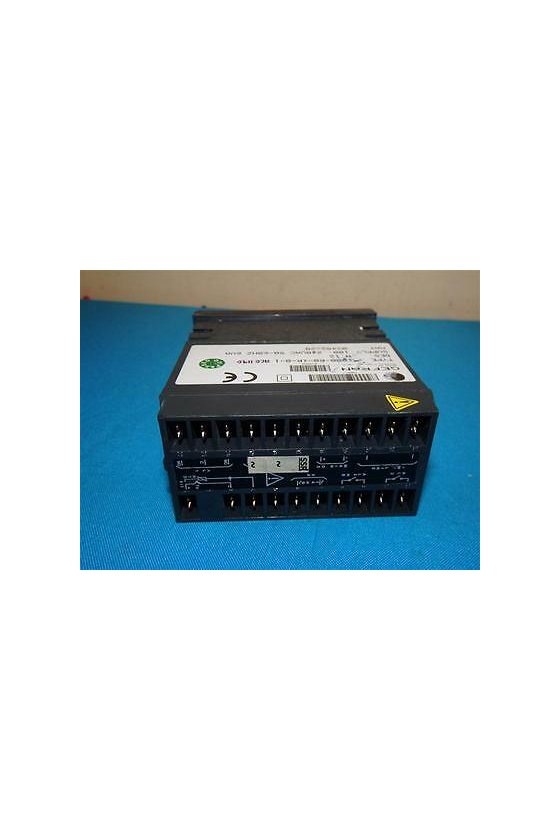

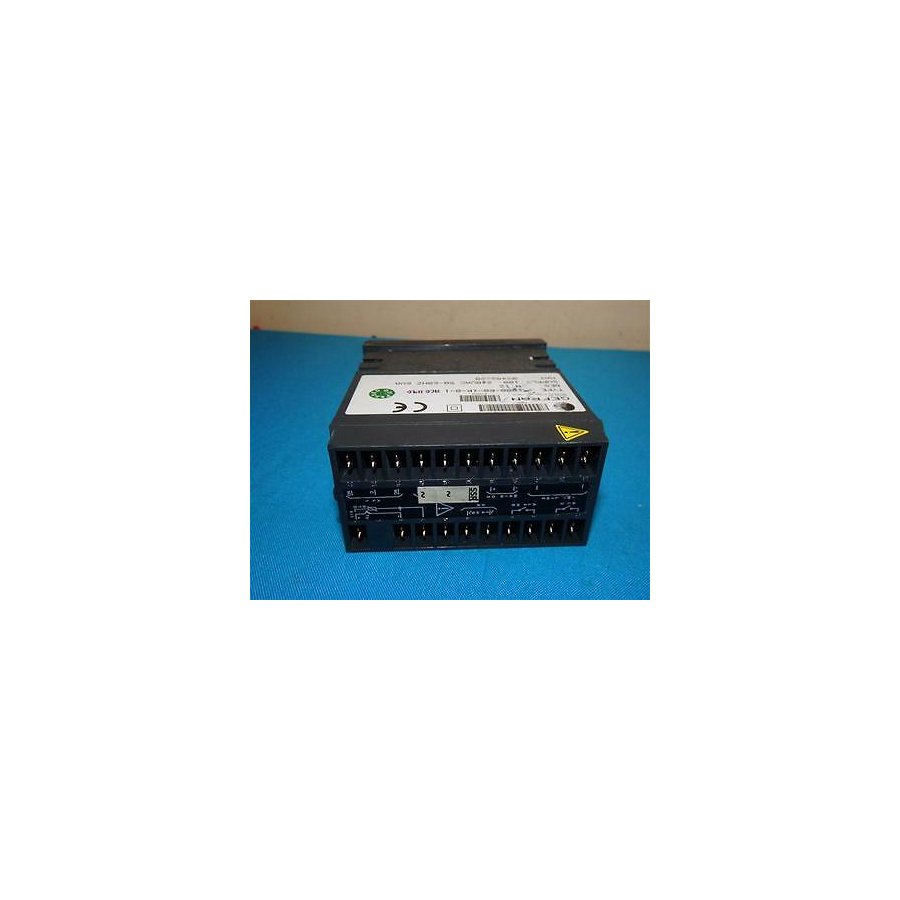

La entrada principal para la variable de control es universal y brinda la posibilidad de conectar diferentes tipos de señal:
- Termopares de tipo J, K, N, S, R, T
- Termómetro de resistencia Pt100 (3 hilos)
- Entradas lineales: 0-50mV, 10-50mV definibles por teclado 2-10V, 0-10V, 0-20mA, 4-20mA con una derivación externa.
Una entrada analógica auxiliar está disponible para una entrada de transformador de corriente.
El instrumento tiene una doble salida de control que es tanto de relé (5A, 250Vac a cos φ = 1) como estática (24Vdc, máx.20mA) y hasta un máximo de 3 salidas de relé de alarma (3A, 250Vac).
Alternativamente, la salida de control puede ser analógica (0-20mA, 4-20mA o 0-10V, 2-10V).
El puerto de comunicaciones opcional puede ser lazo de corriente, o RS485 con protocolo GEFRAN (Cencal) con una velocidad máxima de 9600 baudios (RS485).
La programación del instrumento se simplifica mediante la agrupación de los parámetros en bloques funcionales.
El acceso a los parámetros de configuración está protegido por un puente de hardware y se pueden usar diferentes valores de un código de protección para restringir el número de parámetros que el usuario puede mostrar y modificar.
