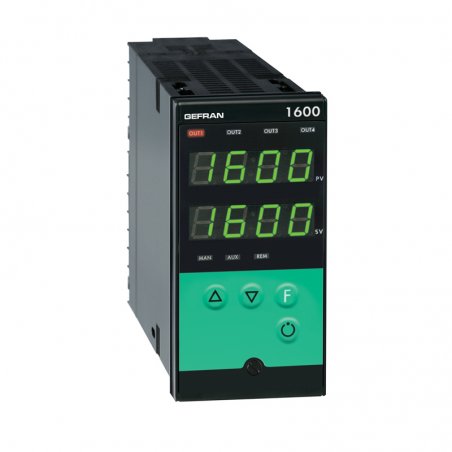

IMAGEN DE REFERENCIA
Controlador por microprocesador, formato 48x48 / 96x96 (1/8 DIN - 1/4 DIN) fabricado con Tecnología SM.
El instrumento proporciona una interfaz de operador completa, protegida por una membrana Lexan que garantiza un nivel de protección de la placa frontal IP65.
Tiene 4 teclas, dos pantallas LED verdes, cada una con 4 dígitos, 4 LED indicadores rojos para las 4 salidas lógicas o de relé, y 3 LED adicionales que son programables para indicar los distintos estados operativos del instrumento.
La entrada principal para la variable de proceso es universal y brinda la posibilidad de conectar muchos tipos de sensores de entrada: termopar tipo J, K, R, S, T, B, E, N, Ni-Ni18Mo, L; termómetro de resistencia Pt100 3 hilos; termistor PTC; Entradas ilineales 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA y potenciómetro, todo ello con posibilidad de linealización personalizada que se puede definir mediante las teclas de la placa frontal.
El tipo de entrada se selecciona de las teclas de la placa frontal y no se requieren derivaciones ni adaptadores externos. Se encuentra disponible una segunda entrada analógica aislada auxiliar, que también se puede configurar para una entrada lineal (0-10V, 2-10V, 0-20mA / 4-20mA), para setpoint remoto, potenciómetro o transformador de corriente.
La función de entrada auxiliar es completamente configurable, incluyendo la posibilidad de una linealización personalizada. Es posible configurar las 2 entradas digitales aisladas disponibles para la selección de hasta 4 puntos de ajuste locales; inicio, parada y reinicio del temporizador interno; Funciones Auto / Man, Loc / Rem; restablecimiento de la memoria de alarmas; función de retención de entrada.
El instrumento puede tener hasta 4 salidas de relé (3A / 250V) o lógicas (12Vdc, 20mA) y hasta 2 salidas analógicas aisladas en tensión o corriente.
La función de cada salida es completamente configurable por faceplate.
Las funciones disponibles incluyen: salida de control, salida de alarma, temporizador, repetición de entrada digital, retransmisión de valor de proceso, puntos de ajuste, desviación, punto de ajuste de alarma o valor leído de la comunicación digital.
The Heat/Cool adjustment offers the possibility of setting the cooling parameters in relation to the type of water, oil or air fluid.
A further isolated output (10 or 24Vdc, 30mA max.) is available for powering external transmitters or potentiometers.
The serial communication interface RS485 (RS232C compatible) makes it possible to read or modify any parameter and to govern the instrument online (local/remote manual/automatic commu-tation, internal timer control, direct control of outputs).
Protocols available: MODBUS RTU and CENCAL (Gefran).
Using these it is possible to write to any of the instrument parameters.
Todos los procedimientos de programación del instrumento se facilitan por la agrupación de los parámetros en bloques de función (CFG para los parámetros de control, Inp para las entradas, Out para las salidas, etc) y por la posibilidad de seleccionar un menú simplificado para entrar en la mayoría parámetros de uso frecuente.
Para simplificar aún más la configuración, se encuentra disponible un kit de programación para PC, que incluye un programa de configuración dirigido por menús para Windows y el cable necesario para conectar el instrumento (ver hoja de datos cod. 80021).
