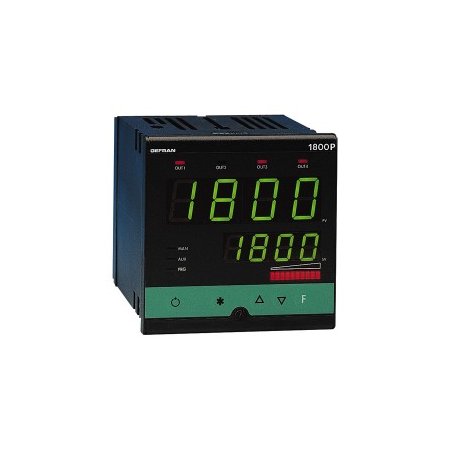

IMAGEN DE REFERENCIA
Programador y controlador de consigna por microprocesador, formato 48x96 / 96x96 (1/8 DIN - 1/4 DIN).
Fabricado con SMT, el instrumento proporciona una interfaz de operador completa, protegida por una membrana Lexan que garantiza un nivel de protección de placa frontal IP65.
Tiene 4 teclas, dos pantallas LED verdes, cada una con 4 dígitos, 4 LED indicadores rojos para las 4 salidas lógicas o de relé, y 3 LED adicionales que son programables para indicar los distintos estados operativos del instrumento.
La indicación de gráfico de barras rojo de 10 leds se puede asociar con salidas analógicas para control, entradas o desviaciones.
La entrada principal para la variable de proceso es universal y brinda la posibilidad de conectar muchos tipos de sensor de entrada: termopar, termorresistencia, termistor, entradas lineales, potenciómetro, todo con la posibilidad de linealización personalizada que se puede definir mediante las teclas de la placa frontal. El tipo de entrada se selecciona de las teclas de la placa frontal y no se requieren derivaciones ni adaptadores externos.
Está disponible una segunda entrada analógica auxiliar aislada, que también se puede configurar para una entrada lineal, potenciómetro o transformador de corriente.
Hay dos entradas digitales aisladas para ingresar los comandos del programa de inicio, parada y reinicio, elegir el programa y recorrer el programa.
El instrumento puede tener hasta 4 salidas de relé (5A / 250V) o lógicas (11Vdc, 20mA) y hasta 2 salidas analógicas aisladas en tensión o corriente.
La función de cada salida es configurable y se pueden proporcionar salidas de eventos vinculadas al paso individual del programa, así como funciones de control y alarma.
Una salida adicional aislada (10 o 24 V CC, 30 mA máx.) Está disponible para alimentar transmisores o potenciómetros externos. La interfaz de comunicación serie RS485 (compatible con RS232C) permite leer o modificar cualquier parámetro y gobernar el instrumento en línea (conmutación local / remota manual / automática, control de temporizador interno, control directo de salidas).
Protocolos disponibles: MODBUS RTU y CENCAL (Gefran).
La secuencia para configurar el programador es particularmente breve y hay hasta 8 pasos, cada uno con una rampa de punto de ajuste y retención.
También es fácil configurar los enclavamientos requeridos de las entradas lógicas y las salidas de eventos, así como el tipo de reinicio preferido utilizando los pocos pasos de configuración en el menú "Paso".
Los distintos pasos se pueden reagrupar en 4 programas diferentes.
Todos los procedimientos de programación del instrumento se facilitan por la agrupación de los parámetros en bloques de función (CFG para los parámetros de control, Inp para las entradas, Out para las salidas, etc) y por la posibilidad de seleccionar un menú simplificado para entrar en la mayoría parámetros de uso frecuente.
El instrumento también puede seleccionar los parámetros que necesita mostrar en función de la configuración del hardware, ocultando automáticamente aquellos que no son influyentes.
Para simplificar aún más la configuración, se encuentra disponible un kit de programación para PC, que incluye un programa de configuración guiado por menús para Windows y el cable necesario para conectar el instrumento (ver hoja de datos cod.80021).
El programador, además de ejecutar el programa que controla la salida principal (calor / frío con dos lazos PID independientes), también puede retransmitir 2 perfiles de setpoint diferentes, con una base de tiempo común, a un controlador esclavo utilizando las dos salidas analógicas.
En la fase de ejecución del programador, las dos pantallas se utilizan para monitorear el comportamiento del programa y realizar los ajustes necesarios de inmediato.
