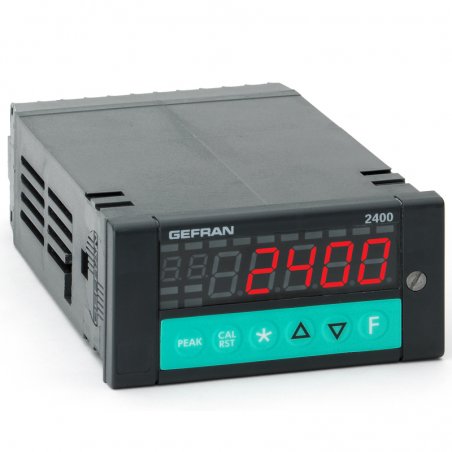

Unidad de alarma / pantalla de microprocesador rápido, formato 96 x 48 (1/8 DIN).
Construido con tecnología SMT para una interfaz de operador extremadamente completa con nivel de protección IP54 (IP65 con cubierta protectora).
El panel frontal tiene un teclado de toque suave de 6 teclas y una pantalla LED de 5 dígitos de parámetros y variables de proceso.
El instrumento es apropiado para la adquisición de señales con alta velocidad de variación.
Tiene dos entradas analógicas principales para muchas aplicaciones, incluidas las medidas diferenciales.
Las entradas se pueden configurar desde el teclado y aceptan señales lineales estándar (y señales linealizadas personalizadas), así como señales de sondas de presión, celdas de carga, potenciómetros, TC, RTD.
Hay dos entradas analógicas adicionales para señales lineales y dos entradas digitales para funciones tales como reinicio de enclavamiento de alarma, reinicio de enclavamiento de pico, verificación de calibración, retención, selección de punto de ajuste de alarma.
Las salidas (hasta 4) son de relé o lógicas y son configurables.
El instrumento gestiona funciones como el almacenamiento de valores pico máximo, pico mínimo, pico-pico.
Una salida analógica opcional, ópticamente aislada está disponible para retransmitir el valor de entrada o los valores pico.
Alarmas
4 (10) setpoints completamente configurables.
Función "a prueba de fallos" seleccionable.
Expansión MD8 para reemplazar las salidas 3 y 4, con 8 puntos de ajuste adicionales.
Comunicación digital
El instrumento ofrece una interfaz serial RS485 2/4 hilos / RS232 opcional con protocolo MODBUS RTU para acceder a los parámetros del instrumento, o la opción Profibus DP (esclavo).
Configuración
El procedimiento de programación se ve facilitado por la estructura del menú, con varios niveles de configuración para una búsqueda de datos rápida y sencilla.
