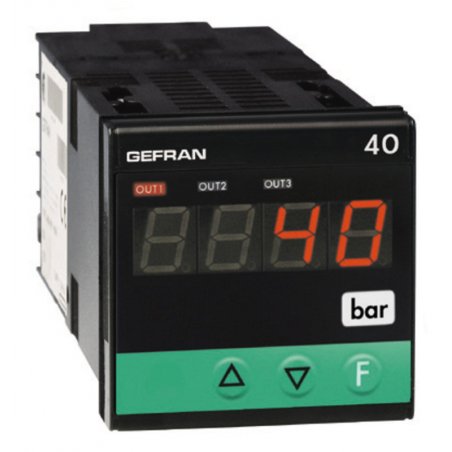

IMAGEN DE REFERENCIA
Formatos 48x48 (1/16 DIN) fabricados con SMT.
Los instrumentos tienen una placa frontal de membrana Lexan (garantizada a IP65) que tiene 3 teclas, una pantalla de 4 dígitos y 3 LED indicadores para los estados de salida.
La señal de entrada se puede seleccionar entre una amplia gama de sensores:
- Potenciómetro (mínimo 100 Ω )
- Celda de carga con sensibilidad de rango automático entre 1,5 y 3,3 mV / V
- Sensor de presión con medidor de tensión
La selección se realiza mediante las teclas de la placa frontal.
Una entrada digital (24 V CC / 4 mA) está disponible para restablecer, mantener, parpadear, manejar picos o liberar el pestillo.
Los instrumentos tienen un máximo de 3 salidas que pueden ser relés mecánicos (5A / 250V) o salidas lógicas (0 a 11Vdc).
Una salida de 4 a 20 mA (máx. 150) está disponible para retransmitir la señal de entrada medida.
La salida de retransmisión, la entrada digital y la tercera salida son alternativas.
La programación del instrumento se facilita agrupando los parámetros en bloques de función (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas ...) y mediante un menú de entrada de datos simplificado.
La configuración se puede simplificar aún más utilizando el kit de programación para PC compuesto por un cable de conexión y un programa de guía de menú que se ejecuta bajo Windows (ver hoja de datos cod. GF_eXpress).
Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.
