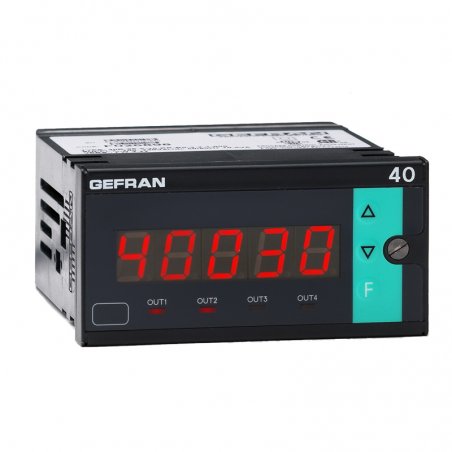

IMAGEN DE REFERENCIA
- Sobre pedido
Formatos 96x48 (1/8 DIN) fabricados con SMT.
Los instrumentos tienen una placa frontal de membrana Lexan (garantizada a IP65) que tiene 3 teclas, una pantalla de 5 dígitos y 4 LED indicadores para los estados de salida.
La señal de entrada se puede seleccionar entre una amplia gama de sensores:
- Potenciómetro (mínimo 100 W)
- Celda de carga con sensibilidad de rango automático entre 1,5 y 3,3 mV / V
- Sensor de presión con medidor de tensión
La selección se realiza mediante las teclas de la placa frontal.
Una entrada digital (24 V CC / 5 mA) está disponible para restablecer, mantener, parpadear, manejar picos o liberar el pestillo.
Los instrumentos tienen un máximo de 4 salidas que pueden ser relés mecánicos o salidas lógicas.
Una salida de 0/4 a 20 mA (máx. 500 W) está disponible para retransmitir la señal de entrada medida.
La salida de retransmisión, la entrada digital y la tercera salida son opciones disponibles al mismo tiempo.
Finalmente, se puede instalar un triac para impulsar cargas resistivas hasta un máximo de 1A a 240V.
La programación del instrumento se facilita agrupando los parámetros en bloques de función (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas ...) y mediante un menú de entrada de datos simplificado.
La configuración se puede simplificar aún más utilizando el kit de programación para PC compuesto por un cable de conexión y un programa de guía de menús que se ejecuta bajo Windows (hoja de datos cod. GF_eXpress).
Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.
