40T48424RRR001 Indicador interceptador 40t-48-4-24-rr-r-0-0-1

40T48424RRR001

40T48424RRR001 INDICADOR INTERCEPTADOR 40T-48-4-24-RR-R-0-0-1

FOLLETO

FICHA DE DATOS

MANUAL DE USUARIO

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

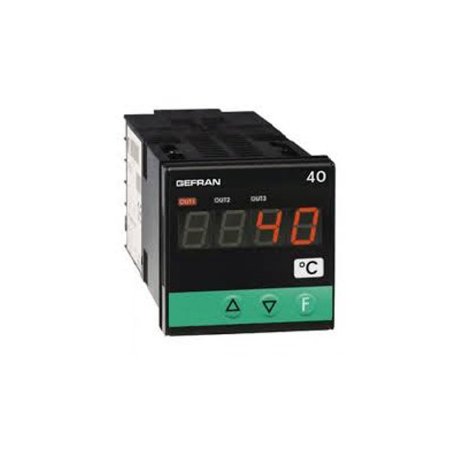

Indicador basado en microprocesador en ambos formatos 48x48 (1/16 DIN) fabricado con SMT.

Los instrumentos tienen una placa frontal de membrana Lexan (garantizada a IP65) que tiene 3 teclas, una pantalla de 4 dígitos y 3 LED indicadores para los estados de salida.

La señal de entrada se puede seleccionar entre una amplia gama de sensores:

  • Termopares de tipo: J, K, R, S, T, B, E, N, L GOST, U, G, D, C
  • Termómetros de resistencia Pt100, Pt100J 2/3 wire
  • Termistores PTC y NTC
  • Entradas lineales 0 a 60/12 a 60mV, 0 a 20/4 a 20mA, 0 a 10/2 a 10/0 a 5/1 a 5/0 a 1/0, 2 a 1V

La selección se realiza utilizando las teclas de la placa frontal y los terminales de entrada correctos.

No se requieren derivaciones ni adaptadores externos. Una entrada digital (24 V CC / 4 mA) está disponible para restablecer, mantener, parpadear, manejar picos o liberar el pestillo.

No se requieren derivaciones ni adaptadores externos. Una entrada digital (24 V CC / 5 mA) está disponible para restablecer, mantener, parpadear, manejar picos o liberar el pestillo. Los instrumentos tienen un máximo de 4 salidas que pueden ser relés mecánicos (5A / 250V) o salidas lógicas 24V ± 10% (10Vmin / 20mA).

Una salida de 4 a 20 mA (máx. 500 ohmios) está disponible para retransmitir la señal de entrada medida.

La salida de retransmisión, la entrada digital y la tercera salida son alternativas.

Las opciones incluyen una salida triac que puede impulsar directamente cargas resistivas hasta un máximo de 1A a 240V.

La programación del instrumento se facilita agrupando los parámetros en bloques de función (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas ...) y mediante un menú de entrada de datos simplificado.

La configuración se puede simplificar aún más con el kit de programación para PC compuesto por un cable de conexión y un programa de guía de menús que se ejecuta bajo Windows (ver datos técnicos).

Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.

Descripción

  • Entrada configurable de placa frontal
  • Protegido por un código personal
  • Configurable por un enlace serial
  • Fuente de alimentación del transmisor incorporada
  • Linealización de termopar personalizada disponible
  • Linealización interna para unidades de ingeniería
  • Etiquetas proporcionadas para las unidades físicas más comunes
  • Tiempo de muestreo e intervención de disparo programable entre 15 y 120 ms con resolución entre 2000 y 8000 pasos
  • Retransmisión de la señal de la variable medida
  • 3 puntos de disparo, completamente configurables desde la placa frontal
  • 4 puntos de disparo completamente configurables desde el teclado
  • Línea serie RS485 ópticamente aislada
  • Protocolo: GEFRAN CENCAL o MODBUS RTU
  • Configuración rápida desde PC con paquete GF_eXpress
