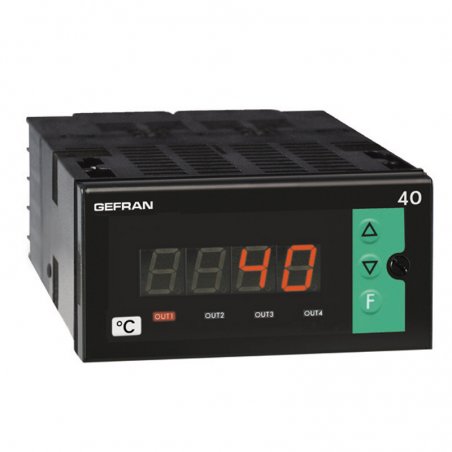

IMAGEN DE REFERENCIA

40T96499RR00201 Indicador interceptador 40t96-4-99-rr00-201

40T96499RR00201

40T96499RR00201 INDICADOR INTERCEPTADOR 40T96-4-99-RR00-201

FOLLETO

FICHA DE DATOS

MANUAL DE USUARIO

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Indicador basado en microprocesador en ambos formato 96x48 (1/8 DIN) fabricado con SMT.

El instrumento tiene una placa frontal de membrana Lexan (garantizada según IP65) que tiene 3 teclas, un formato de visualización de 3/4 dígitos y 3 LED indicadores para los estados de salida.

La señal de entrada se puede seleccionar entre una amplia gama de sensores:

  • Termopares de tipo J, K, R, S, T, B, E, N, L GOST, U, G, D, C
  • Termómetros de resistencia Pt100, Pt100J (estándar japonés) 2/3 wire
  • Termistores PTC y NTC
  • Entradas lineales 0 a 60/12 a 60mV, 0 a 20/4 a 20mA, 0 a 10/2 a 10/0 a 5/1 a 5/0 a 1/0, 2 a 1V

La selección se realiza mediante las teclas de la placa frontal.

El instrumento está disponible en versión base, con dos salidas a relé (2R), y versión expandible.

Los instrumentos tienen un máximo de 4 salidas que pueden ser relés mecánicos (5A, 250Vac / 30Vdc cosφ = 1) o salidas lógicas (0 a 11Vdc).

Está disponible una entrada digital (24Vdc / 5mA) (para restablecer, mantener, flash, manejo de picos o liberar el pestillo) y una salida de 0 ... 10V, 0/4 a 20mA (máx. 500) está disponible para retransmitir la medición señal de entrada.

La salida de retransmisión, la entrada digital y la tercera salida están disponibles al mismo tiempo.

La opción de comunicación en serie (disponible en estándar RS485) permite la conexión a sistemas de supervisión y PLC con dos protocolos: GEFRAN CENCAL y MODBUS RTU.

Finalmente, se puede instalar un triac (como alternativa a la salida 1) para impulsar cargas resistivas hasta un máximo de 1A a 240V.

La programación del instrumento se facilita agrupando los parámetros en bloques de función (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas ...) y mediante un menú de entrada de datos simplificado.

La configuración se puede simplificar aún más con el kit de programación para PC compuesto por un cable de conexión y un programa de guía de menús que se ejecuta bajo Windows (ver datos técnicos GF_eXpress).

Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.

Descripción

  • Entrada configurable de placa frontal
  • Protegido por un código personal
  • Configurable por un enlace serial
  • Fuente de alimentación del transmisor incorporada
  • Linealización de termopar personalizada disponible
  • Linealización interna para unidades de ingeniería
  • Etiquetas proporcionadas para las unidades físicas más comunes
  • Tiempo de muestreo e intervención de disparo programable entre 15 y 120 mseg con resolución entre 4000 y 16000 pasos
  • Retransmisión de la señal de la variable medida
  • 4 puntos de disparo completamente configurables desde el teclado
  • Línea serie RS485 ópticamente aislada
  • Protocolo: GEFRAN CENCAL o MODBUS RTU
  • Configuración rápida desde PC con paquete GF_eXpress
