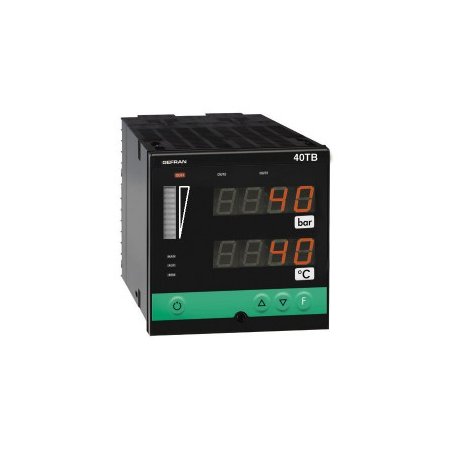

IMAGEN DE REFERENCIA
PERFIL El 40 TB es una unidad de alarma de 2 canales basada en microprocesador, formato 96x96 (1/4 DIN), fabricada con SMT.
Su interfaz de operador es completa y eficiente, con dos pantallas de 4 dígitos para las dos variables de proceso y las indicaciones de las unidades de ingeniería.
También está equipado con un gráfico de barras LED rojo, que se puede asociar a las variables de proceso y a los valores pico.
Tres LED indican el estado de la salida, mientras que 3 LED más se pueden configurar para indicar diferentes condiciones funcionales.
El instrumento tiene una placa frontal de membrana Lexan (garantizada según IP65) con 4 teclas.
El canal 1 dispone de entradas de extensómetro, sensor de presión o fuerza, con polarización positiva o simétrica, calibración con auto-cálculo de sensibilidad (desde 1,5 hasta 4 mV / V), indicación de rotura de alimentación de la sonda.
El primer canal de entrada también puede recibir señales de potenciómetros con 100 Ohm min. resistencia.
El rendimiento del convertidor A / D se puede configurar a través del teclado, de modo que se pueden seleccionar diferentes opciones de tiempo de muestreo, dependiendo de la resolución deseada.
El tiempo de muestreo puede ser tan bajo como 15 ms, mientras que la resolución puede alcanzar un máximo. valor de 16.000 divisiones (por un tiempo de muestreo de 120 ms).
El segundo canal de entrada se puede configurar para entradas de sensores de temperatura (TC, RTD, PTC, NTC) y para señales de mV, V, mA, con la posibilidad de disponer de una entrada personalizada para cada tipo de sensor.
La selección de las diferentes opciones está disponible desde el teclado. Existe la posibilidad de tener dos entradas digitales desde contactos libres de tensión, configurables para funciones como reset, hold, flash, pico o control de reset de memoria.
Los instrumentos pueden equiparse con hasta tres salidas de relé (5A / 250V) o estáticas (0-11Vdc). Se encuentran disponibles dos salidas analógicas de tensión o corriente para la retransmisión de entradas, de conjuntos de alarmas, de valores brutos y tara.
La opción de comunicación en serie puede tener conexiones de bucle de corriente, RS422 / 485 y RS232 con una velocidad en baudios de hasta 19200.
La opción "alimentación del transmisor" está prevista para cada canal de entrada. Para el canal 1 podría ser: 1V (potenciómetro), 5 y 10V (galga extensométrica), 15 y 24V; para canal 2:15 y 24Vdc.
La programación del instrumento se facilita al agrupar los parámetros en bloques de función y mediante un menú de entrada de datos simplificado.
La configuración se puede simplificar aún más utilizando el kit de programación para PC que contiene el cable de conexión y un programa de guía de menú que se ejecuta en Windows (consulte el código de datos técnicos 80020).
Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.
