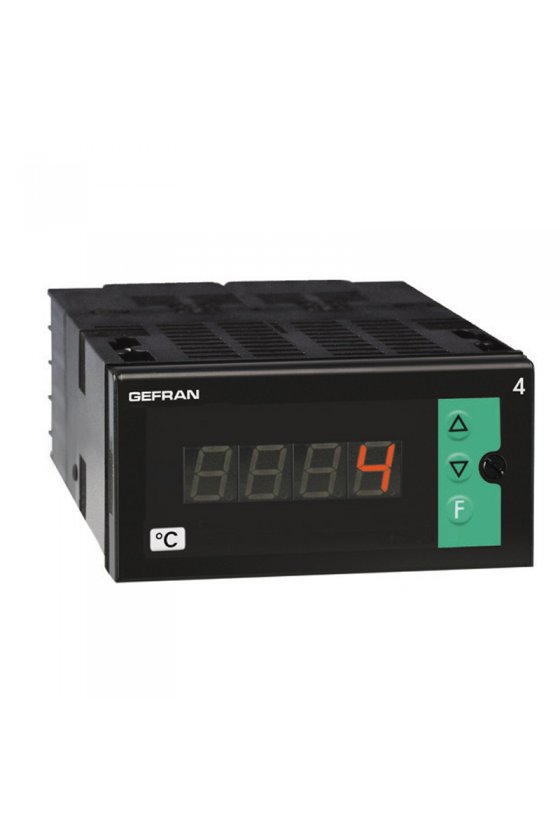

IMAGEN DE REFERENCIA

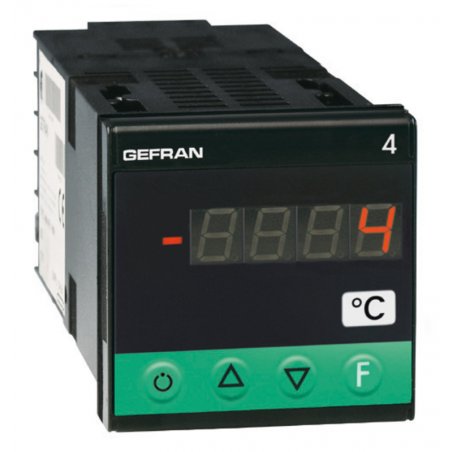

Indicador basado en microprocesador en ambos formatos 48x48 (1/16 DIN) fabricado con SMT.
Los instrumentos tienen una placa frontal de membrana Lexan (garantizada a IP65) que tiene 3 teclas, una pantalla de 4 dígitos y 3 LED indicadores para los estados de salida.
La señal de entrada se puede seleccionar entre una amplia gama de sensores:
- Termopares de tipo: J, K, R, S, T, B, E, N, L GOST, U, G, D, C
- Termómetros de resistencia Pt100, Pt100J 2/3 wire
- Termistores PTC y NTC
- Entradas lineales 0 a 60/12 a 60mV, 0 a 20/4 a 20mA, 0 a 10/2 a 10/0 a 5/1 a 5/0 a 1/0, 2 a 1V
La selección se realiza utilizando las teclas de la placa frontal y los terminales de entrada correctos.
No se requieren derivaciones ni adaptadores externos.
Una entrada digital (24 V CC / 5 mA) está disponible para restablecer, mantener, parpadear, manejar picos o liberar el pestillo.
Los instrumentos tienen un máximo de 4 salidas que pueden ser relés mecánicos (5A / 250V) o salidas lógicas 24V ± 10% (10Vmin / 20mA).
Una salida de 4 a 20 mA (máx. 500 ohmios) está disponible para retransmitir la señal de entrada medida.
La salida de retransmisión, la entrada digital y la tercera salida son alternativas.
Las opciones incluyen una salida triac que puede impulsar directamente cargas resistivas hasta un máximo de 1A a 240V.
La programación del instrumento se facilita agrupando los parámetros en bloques de función (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas ...) y mediante un menú de entrada de datos simplificado.
La configuración se puede simplificar aún más con el kit de programación para PC compuesto por un cable de conexión y un programa de guía de menús que se ejecuta bajo Windows (ver datos técnicos).
Se puede utilizar un código de protección de software personal configurable (protección por contraseña) para restringir los niveles de edición y visualización de los parámetros de configuración.
