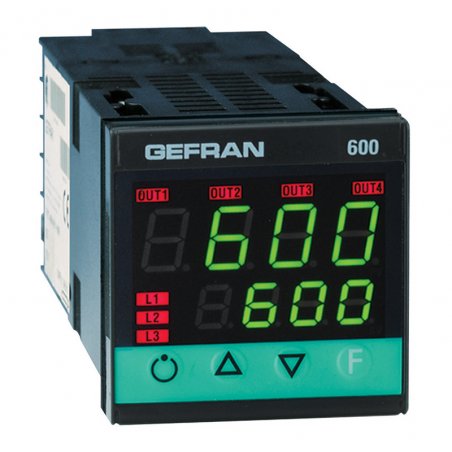

IMAGEN DE REFERENCIA

600RRRR1 Controlador configurable 600-r-r-r-r-1

600RRRR1

600RRRR1 CONTROLADOR CONFIGURABLE 600-R-R-R-R-1

FOLLETO

FICHA DE DATOS

MANUAL DE USUARIO

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión general

Controlador por microprocesador, formato 48x48 (1/16 DIN) fabricado en SMT.

Proporciona una interfaz de operador completa protegida por una membrana Lexan que garantiza una protección de placa frontal de nivel IP65.

Tiene 4 teclas, dos pantallas LED verdes, cada una con 4 dígitos, 4 LED de señal roja para las 4 salidas lógicas o de relé y otros 3 LED programables para señalar los distintos estados operativos del instrumento.

La entrada principal para la variable de proceso es universal y se pueden conectar muchos tipos de señales: termopares, termorresistencias, termistores, entradas lineales normalizadas, todo con posibilidad de linealización personalizada mediante las teclas del panel frontal.

El tipo de entrada se selecciona de las teclas de la placa frontal; no se requieren derivaciones externas.

También está disponible una segunda entrada analógica auxiliar del transformador de corriente.

Con la entrada digital aislada puede seleccionar: uno de los dos puntos de ajuste preestablecidos, seleccionar el modo Manual-Automático, restablecer la memoria de alarmas o habilitar la función de retención.

El instrumento puede tener hasta 4 salidas: relé (3A, 250V) o lógica (12Vdc, 20mA).

También está disponible una salida analógica en tensión o corriente.

La función de cada salida se puede configurar libremente desde las teclas de la placa frontal.

Además de las salidas de control y alarma, puede tener salidas que repiten el estado de la entrada digital o de retransmisión por variable de proceso, punto de ajuste, deriva, límites de alarma y valores adquiridos de la línea serie.

Otra salida aislada (a 10 o 24 V CC, 30 mA máx.) Está disponible para alimentar transmisores externos.

La opción de comunicación en serie (disponible en estándar RS485) permite la conexión a sistemas de supervisión y PLC con dos protocolos: GEFRAN CENCAL y MODBUS RTU.

La programación del instrumento se facilita agrupando los parámetros en bloques funcionales ( CFG para parámetros de control, Inp para entradas, Out para salidas, etc.).

El instrumento también puede seleccionar parámetros de visualización basados ​​en la configuración del hardware, enmascarando automáticamente los parámetros irrelevantes.

El instrumento se suministra con una configuración "FÁCIL" con unos pocos parámetros (sólo los del modelo solicitado y esenciales para el funcionamiento del controlador).

De esta forma, solo tienes que configurar el setpoint y la alarma, y ​​ejecutar el autoajuste desde el botón. El 600 hace todo el resto.

Se encuentra disponible un kit de programación para PC para una configuración aún más sencilla, compuesto por un cable y un programa guiado para entorno Windows (ver hoja de datos código 80020)..

Descripción

  • Entrada universal configurable desde la placa frontal
  • Precisión mejor que 0,2% fs en condiciones nominales
  • Salida de control: relé, lógica, Triac o continua
  • Función frío / calor con selección de líquido refrigerante
  • 3 alarmas con función completamente configurable
  • Salida de retransmisión analógica
  • Entrada digital aislada con función configurable
  • Entrada auxiliar para CT (TA) (50mAac)
  • Alarma de rotura del calentador o cortocircuito de la sonda
  • Autoajuste, autoajuste, arranque suave, función Man / Auto sin golpes
  • Ajuste doble, ajuste de rampa, función de salida temporizada
  • Línea serie RS485 ópticamente aislada.
  • Protocolo: GEFRAN CENCAL o MODBUS RTU
  • Auto diagnóstico
  • Configuración rápida desde PC con paquete GF_eXpress
