IMAGEN DE REFERENCIA

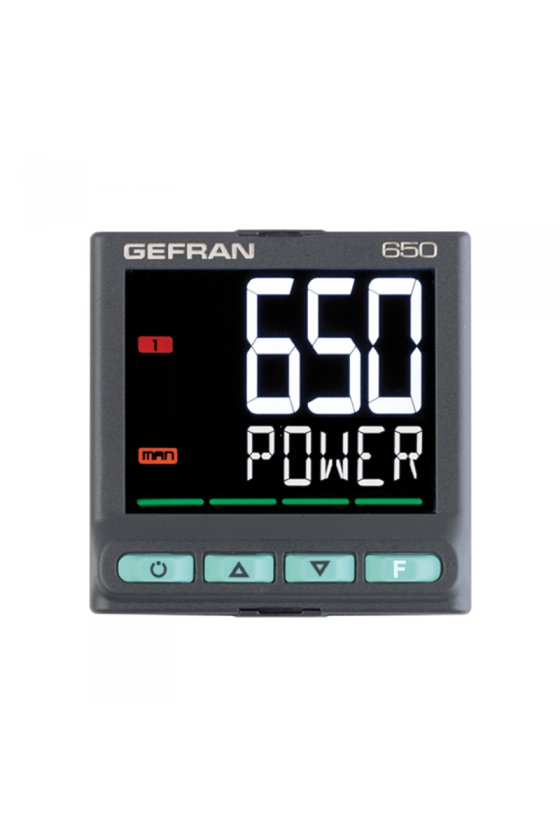

Controlador por microprocesador, formato 48x48 (1/16 DIN) fabricado en SMT.
El instrumento proporciona una interfaz de operador completa, protegida por una membrana Lexan que garantiza un nivel de protección de la placa frontal IP65.
Tiene 4 teclas, dos pantallas LED verdes, cada una con 4 dígitos, 4 LED indicadores rojos para las 4 salidas lógicas o de relé, y 3 LED adicionales que son programables para indicar los distintos estados operativos del instrumento.
La entrada principal para la variable de proceso es universal y brinda la posibilidad de conectar muchos tipos de sensores de entrada: termopar tipo J, K, R, S, T, B, E, N, Ni-Ni18Mo, L; termómetro de resistencia Pt100 3 hilos; termistor PTC; Entradas lineales 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA y potenciómetro, todo ello con posibilidad de linealización personalizada que se puede definir mediante las teclas del frontal.
Es posible activar la corrección de la entrada usando una función lineal definida por dos puntos en ella.
El tipo de entrada se selecciona de las teclas de la placa frontal y no se requieren derivaciones ni adaptadores externos.
Se encuentra disponible una segunda entrada analógica aislada auxiliar, que también se puede configurar para una entrada lineal (0-10V, 2-10V, 0-20mA / 4-20mA), para setpoint remoto, potenciómetro o transformador de corriente.
La función de entrada auxiliar es completamente configurable, incluyendo la posibilidad de una linealización personalizada. Es posible configurar las 2 entradas digitales aisladas disponibles para la selección de hasta 4 puntos de ajuste locales; inicio, parada y reinicio del temporizador interno; Funciones Auto / Man, Loc / Rem; restablecimiento de la memoria de alarmas; función de retención de entrada.
El instrumento puede tener hasta 4 salidas de relé (3A / 250V) o lógicas (12Vdc, 20mA) y hasta 2 salidas analógicas aisladas en tensión o corriente.
La función de cada salida es completamente configurable por faceplate.
Las funciones disponibles incluyen: salida de control, salida de alarma, temporizador, repetición de entrada digital, retransmisión de valor de proceso, puntos de ajuste, desviación, punto de ajuste de alarma o valor leído de la comunicación digital.
Una salida adicional aislada (10 o 24 V CC, 30 mA máx.) Está disponible para alimentar transmisores o potenciómetros externos.
La interfaz de comunicación serie RS485 (compatible con RS232C) permite leer o modificar cualquier parámetro y gobernar el instrumento en línea (conmutación local / remota manual / automática, control de temporizador interno, control directo de salidas).
Protocolos disponibles: MODBUS RTU y CENCAL (Gefran).
Las comunicaciones seriales opcionales pueden ser Current Loop, RS232 o RS485, mientras que el protocolo se puede seleccionar entre Gefran (Cencal) y Modbus.
Utilizándolos es posible escribir en cualquiera de los parámetros del instrumento.

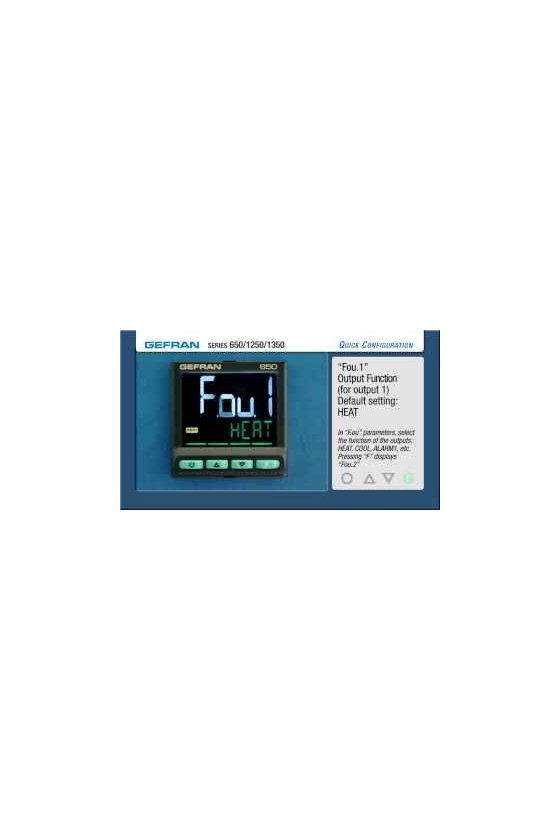

Todos los procedimientos de programación del instrumento se ven facilitados por la agrupación de los parámetros en bloques funcionales (CFG para los parámetros de control, Inp para las entradas, Out para las salidas, etc.) y por la posibilidad de seleccionar un menú simplificado para ingresar al parámetros más utilizados.
Para simplificar aún más la configuración, se encuentra disponible un kit de programación para PC, que incluye un programa de configuración dirigido por menús para Windows y el cable necesario para conectar el instrumento (ver hoja de datos cod. 80021).
