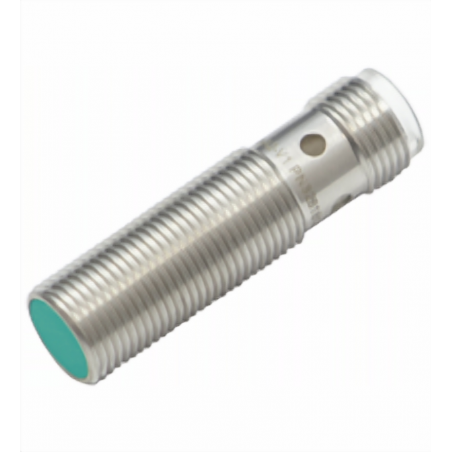

NBB4-12GM30-E2-V1 Sensor inductivo 326161-0014

0 Reseñas(s)
NBB4-12GM30-E2-V1

Sensor inductivo

Rango de temperatura ampliado, Función de conmutación: Normalmente abierto (NA), Tipo de salida: PNP, Instalación: enrasado, Polaridad de salida: CC, Tipo de salida: 3-hilos, Molde de rosca: M12, Tipo: Cilíndrico, rosca, Serie: cilíndrico, otros, Tipo de tensión: CC, Conformidad EAC: TR CU 020/2011, Autorización UL: cULus Listed, General Purpose, Class 2 Power Source, Autorización CCC: Los productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación.

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Pepperl Fuchs
Cotizar
Datos generales
Función de conmutación Normalmente abierto (NA)
Tipo de salida PNP
Distancia de conmutación de medición 4 mm
Instalación enrasado
Polaridad de salida CC
Distancia de conmutación asegurada 0 ... 3,24 mm
Elementos de manejo Acero estructural, p. ej. 1.0037, S235JR (anteriormente St37-2)
12 mm x 12 mm x 1 mm
Factor de reducción rAl 0,4
Factor de reducción rCu 0,35
Factor de reducción r1.4301 0,79
Factor de reducción rMs 0,49
Tipo de salida 3-hilos
Datos característicos
Tensión de trabajo 5 ... 36 V
Frecuencia de conmutación 0 ... 2550 Hz
Histéresis tip. 5 %
Protección contra la inversión de polaridad protegido
Protección contra cortocircuito sincronizado
Caída de tensión ≤ 1 V
Corriente de trabajo 0 ... 200 mA
Corriente residual máx. 20 µA
Corriente en vacío ≤ 10 mA
Retardo a la disponibilidad ≤ 10 ms
Indicación del estado de conmutación LED anular, amar.
Datos característicos de seguridad funcional
MTTFd 1721 a
Duración de servicio (TM) 20 a
Factor de cobertura de diagnóstico (DC) 0 %
Conformidad
Conformidad con PWIS VDMA 24364-A1/B2/C1/T100 °C-W
Conformidad con Normas y Directivas
Conformidad con la normativa
Estándares EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
Autorizaciones y Certificados
Conformidad EAC TR CU 020/2011
Clase de protección II
Tensión nominal de aislamiento 36 V
Resistencia de tensión de impacto de medición 500 V
Autorización UL cULus Listed, General Purpose, Class 2 Power Source
Autorización CCC Los productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación.
Condiciones ambientales
Temperatura ambiente -40 ... 85 °C (-40 ... 185 °F)
Temperatura de almacenaje -40 ... 85 °C (-40 ... 185 °F)
Datos mecánicos
Tipo de conexión Conector macho
Material de la carcasa latón , bronce blanco recubierto
Superficie frontal PBT , verde
Grado de protección IP68
Conectores
Rosca M12 x 1
Nº de polos 3
Masa 23 g
Par de apriete 0 ... 10 Nm
Información general
Volumen de suministro Suministro con 2 tuercas con dentado de bloqueo
