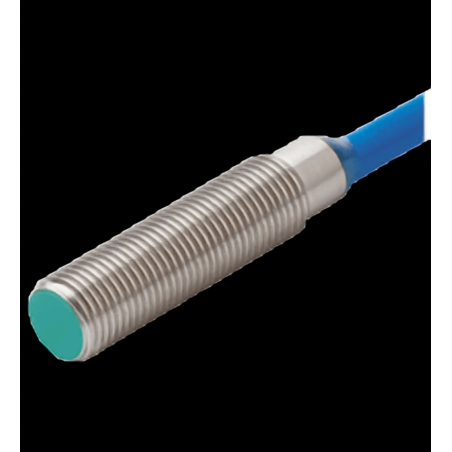

NJ0,8-5GM-N Sensor inductivo 70133075

Referencia NJ0,8-5GM-N

Sensor inductivo

Rango de temperatura ampliado, Adecuado para técnica 2:1, Función de conmutación: Normalmente cerrado (NC), Tipo de salida: NAMUR, Instalación: enrasado, Tipo de salida: 2-hilos, Molde de rosca: M5, Tipo: Cilíndrico, rosca, Serie: cilíndrico, otros, Nivel de integridad de seguridad (SIL): SIL 2, Tipo de tensión: CC, Nivel de protección del equipo Ga: IECEx PTB 11.0037X, Nivel de protección del equipo Gb: IECEx PTB 11.0037X, Nivel de protección del equipo Da: IECEx PTB 11.0037X

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Datos generales
Función de conmutación		Normalmente cerrado (NC)
Tipo de salida		NAMUR
Distancia de conmutación de medición		0,8 mm
Instalación		enrasado
Distancia de conmutación asegurada		0 ... 0,65 mm
Factor de reducción r_Al		0,4
Factor de reducción r_Cu		0,3
Factor de reducción r_1.4301		0,85
Tipo de salida		2-hilos
Datos característicos
Tensión nominal		8,2 V (R_i aprox. 1 kΩ)
Tensión de trabajo		5 ... 25 V
Frecuencia de conmutación		0 ... 5000 Hz
Histéresis		3 %
Adecuado para técnica 2:1		si , Sin necesidad de protección contra polarización inversa
Consumo de corriente
	Placa de medición no detectada	≥ 3 mA a tensión nominal
	Placa de medición detectada	≤ 1 mA a tensión nominal
Datos característicos de seguridad funcional
Nivel de integridad de seguridad (SIL)		SIL 2
MTTF_d		1050 a
Duración de servicio (T_M)		20 a
Factor de cobertura de diagnóstico (DC)		0 %
Conformidad con Normas y Directivas
Conformidad con la normativa
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
	Estándares	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012
Autorizaciones y Certificados
Autorización IECEx
	Nivel de protección del equipo Ga	IECEx PTB 11.0037X
	Nivel de protección del equipo Gb	IECEx PTB 11.0037X
	Nivel de protección del equipo Da	IECEx PTB 11.0037X
	Nivel de protección del equipo Mb	IECEx PTB 11.0037X
Homologación ATEX
	Nivel de protección del equipo Ga	PTB 00 ATEX 2048 X
	Nivel de protección del equipo Gb	PTB 00 ATEX 2048 X
	Nivel de protección del equipo Da	PTB 00 ATEX 2048 X
Conformidad EAC		TR CU 012/2011
Autorización UL
	Ordinary Location	E87056
	Ubicación peligrosa	E501628
	Control Diseño	116-0452
Autorización CCC
	Ubicación peligrosa	2020322315002256
Homologación NEPSI
	Certificado NEPSI	GYJ16.1393X
Homologación TIIS		bajo pedido
ANZEx		18.3018X
Autorización KCC
	Ubicación peligrosa	19-AV4BO-0025X
Condiciones ambientales
Temperatura ambiente		-25 ... 100 °C (-13 ... 212 °F)
Datos mecánicos
Tipo de conexión		Cable
Material de la carcasa		Acero inoxidable 1.4305 / AISI 303
Superficie frontal		PBT
Grado de protección		IP67
Cable
	Diámetro del cable	2,6 mm ± 0,2 mm
	Radio de flexión	> 10 x Kabeldurchmesser
	Material	PVC
	Sección transversal	0,14 mm²
	Longitud	2 m
Información general
Aplicación en campo con peligro de explosión		ver Instrucciones de uso
