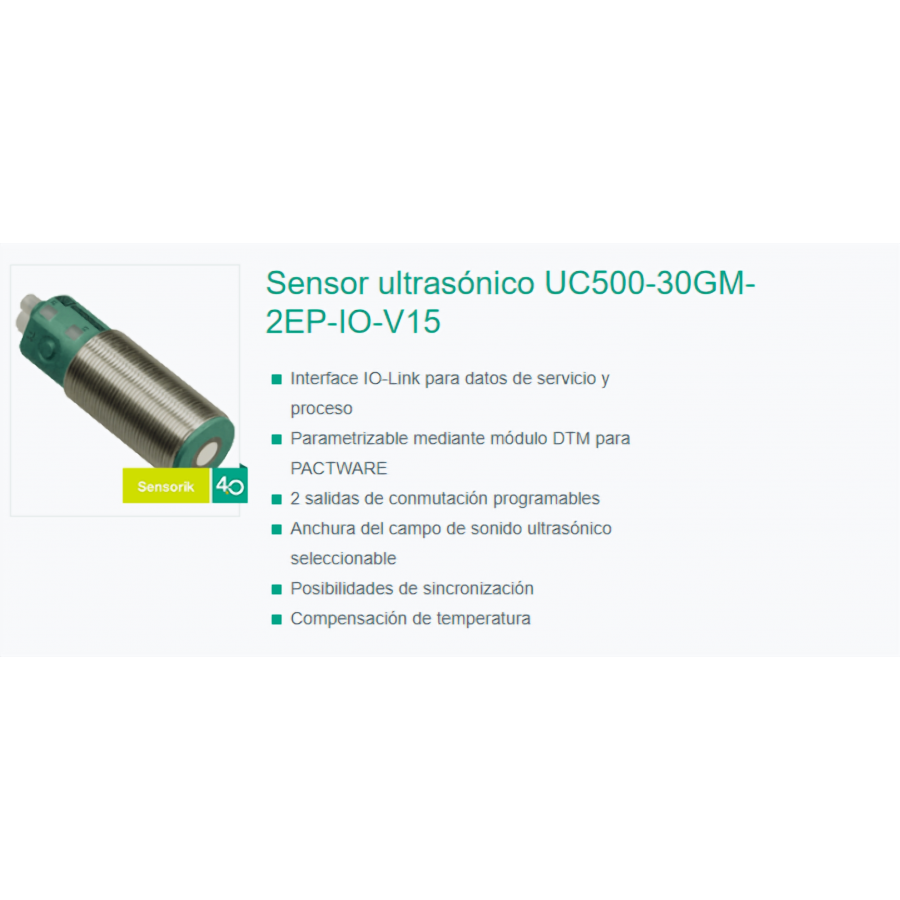

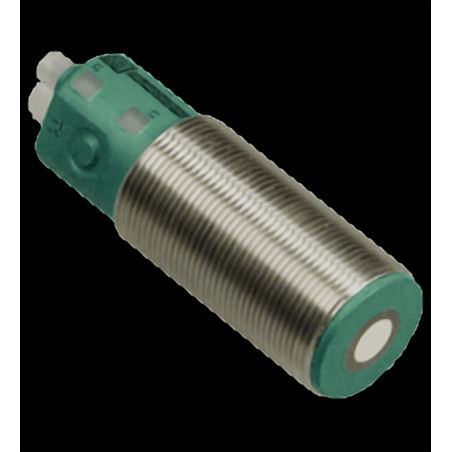

UC500-30GM-2EP-IO-V15 Sensor ultrasónico 191242

0 Reseñas(s)

Referencia UC500-30GM-2EP-IO-V15

Sensor ultrasónico
Sistema cabezal único, Interface IO-Link para datos de servicio y proceso, Parametrizable mediante módulo DTM para PACTWARE, 2 salidas de conmutación programables, Serie: -30GM, Tensión de trabajo: 10 ... 30 V CC , rizado 10 %_SS, Tipo de salida: 2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad, Autorización UL: cULus Listed, Class 2 Power Source
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Descripción del producto
Sistema cabezal único

Datos generales
Rango de detección		30 ... 500 mm
Rango de ajuste		50 ... 500 mm
Zona ciega		0 ... 30 mm
Estándar		100 mm x 100 mm
Frecuencia del transductor		aprox. 380 kHz
Retardo de respuesta		mínimo : 25 ms Ajuste de fábrica: 45 ms
Memoria
Memoria no volátil		EEPROM
Ciclos de escritura		100000
Elementos de indicación y manejo
LED verde		fijo: encendido parpadeante: modo de espera o comunicación con IO-Link
LED amarillo 1		fijo: objeto en el intervalo de evaluación parpadeante: función de aprendizaje, objeto detectado
LED amarillo 2		fijo: objeto en el intervalo de evaluación parpadeante: función de aprendizaje, objeto detectado
LED rojo		rojo permanente: Avería rojo intermitente: función TEACH-IN, objeto no detectado
Datos eléctricos
Tensión de trabajo		10 ... 30 V CC , rizado 10 %_SS
Corriente en vacío		≤ 60 mA
Consumo de potencia		≤ 1 W
Retardo a la disponibilidad		≤ 100 ms
Interfaz
Tipo de Interfaz		IO-Link
Protocolo l		IO-Link V1.0
Cuadencia de la transferencia		Acíclico: típico: 240 Bit/s
Tiempo del ciclo		mín. 13,2 ms
Modo		COM2 (38,4 kBit/s)
Amplitud de datos de proceso		16 bits
Admisión de modo SIO		si
Entrada/salida
Tipo de entrada/salida		1 conexión de sincronización, bidireccional
	Nivel 0	0 ... 1 V
	Nivel 1	4 V ... U_B
	Impedancia de entrada	> 12 kΩ
	Corriente de salida	< 12 mA
	Duración del impulso	0,5 ... 300 ms (nivel 1)
	Pausa de impulso	≥ 14 ms (nivel 0)
Frecuencia de sincronización
	Función fase de sincronismo	≤ 70 Hz
	Función multiplexadora	≤ 90 Hz / n , n = cantidad de Sensores , n ≤ 10 (ajustes de fábrica: n = 5 )
Salida
Tipo de salida		2 salidas de contrafase, protegidas contra cortocircuitos, contra la inversión de la polaridad
Medición de la corriente de trabajo		200 mA a prueba de cortocircuito/sobrecarga
Caída de tensión		≤ 2,5 V
Reproducibilidad		≤ 0,1 % del valor final
Frecuencia de conmutación		≤ 11 Hz
Histéresis de distancia		1 % del rango de conmutación ajustado (ajuste de fábrica), programable
Influencia de la temperatura		≤ 1,5 % del valor final (con compensación de temperatura) ≤ 0,2 %/K (sin compensación de temperatura)
Conformidad con Normas y Directivas
Conformidad con la normativa
	Estándares	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019
Autorizaciones y Certificados
Conformidad EAC		TR CU 020/2011 TR CU 037/2016
Autorización UL		cULus Listed, Class 2 Power Source
Autorización CCC		Los productos cuya tensión de trabajo máx. ≤36 V no llevan el marcado CCC, ya que no requieren aprobación.
Condiciones ambientales
Temperatura ambiente		-25 ... 70 °C (-13 ... 158 °F)
Temperatura de almacenaje		-40 ... 85 °C (-40 ... 185 °F)
Datos mecánicos
Tipo de conexión		Conector macho M12 x 1 , 5 polos
Diámetro de la carcasa		30 mm
Grado de protección		IP67
Material
	Carcasa	Acero inoxidable 1.4305 / AISI 303 TPU Poliamida
	Transductor	resina Epoxy/Mezcla de esferas de vidrio; espuma Poliuretano
Masa		66 g
Ajustes de fábrica
Salida 1		Punto de conmutación cercano: 50 mm Punto de conmutación alejado: 500 mm Función de salida: Modo de intervalo Comportamiento de salida: N.A.
Salida 2		Punto de conmutación cercano: 100 mm Punto de conmutación alejado: 250 mm Función de salida: Modo de intervalo Comportamiento de salida: N.A.
Cono sónico		ancho
