V17-G-5M-PUR Caja de cables, blindado 098873

0 Reseñas(s)

Referencia V17-G-5M-PUR

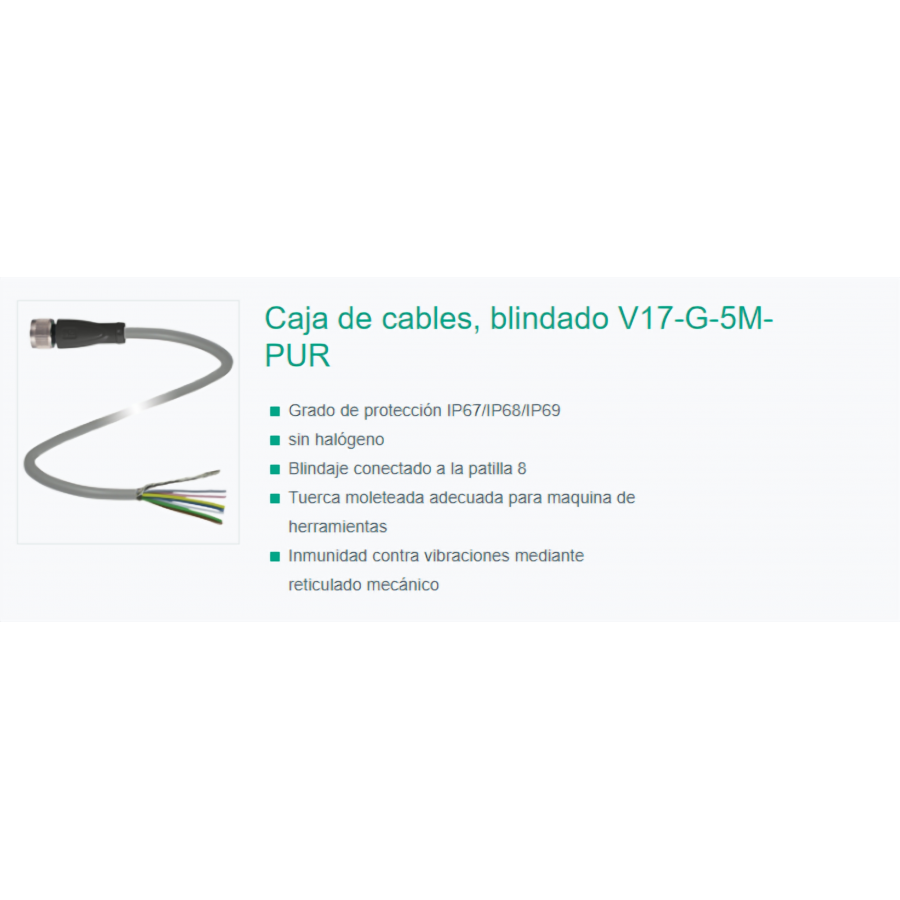

Caja de cables, blindado
Juego de cables hembra con una terminación M12 recta con codificación A, 8 pines, cable PUR gris, apantallado
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Descripción del producto
Juego de cables hembra con una terminación M12 recta con codificación A, 8 pines, cable PUR gris, apantallado

Datos generales
Conector 1
	Conexión	Conector hembra
	Tipo	M12
	Estilo	recto
	Bloqueo	conexión de tornillo
	Nº de polos	8
	Codificación	Código A
	Personalización	blindaje conectado a la patilla 8
Conector 2
	Conexión	Terminal de línea libre
Datos eléctricos
Tensión de trabajo		máx. 30 V CC
Corriente de trabajo		máx. 2 A
Conformidad
Grado de protección		EN 60529
Conector		conector enchufable M12x1 : IEC 61076-2-101
Sin halógenos		DIN VDE 0472-815 DIN EN 50267-2-1
Condiciones ambientales
Temperatura ambiente
	Clavija	-40 ... 90 °C (-40 ... 194 °F)
	Cable fijo	-40 ... 80 °C (-40 ... 176 °F)
	Cable flexible	-20 ... 80 °C (-4 ... 176 °F)
Grado de ensuciamiento		3
Datos mecánicos
Clavija
	Par de apriete	0,6 Nm
	Protección contra aflojamiento	existente
	Instalación de la herramienta	moleteado recto
	Ciclos de contacto	min. 100
Grado de protección		IP67/IP68/IP69
Cable		conforme a la norma IEC/EN 60228 (DIN VDE 0295), clase 5
	Diámetro del revestimiento	6 mm
	Radio de flexión	> 10 diámetro de cable, móvil > 5 x diámetro de cable, tendido fijo
	Fuerza de pelado de la funda	max. 100 N / 300 mm
	Color de cubierta	gris (similar a RAL 7001)
	Número de núcleos	8
	Sección transversal	0,34 mm²
	Color de núcleos	Núcleo 1: blanca Núcleo 2: marrón Núcleo 3: verde Núcleo 4: amarillo Núcleo 5: gris Núcleo 6: fucsia Núcleo 7: azul Núcleo 8: protección
	Construcción del núcleo	14 x 0,15 mm ∅
	Blindaje	Cobre trenzado, estañado, 85 % revestimiento
	Longitud	5 m
	Código de cable	Li 9Y V1 C V1 11Y 8 x 0,25
Material
Sin halógenos		si
Clavija
	Conexión de tornillo	Fundición de cinc, niquelado
	Pinza	TPU, negro
	Superficie de contacto	Au
	Combustibilidad	V-2
Cable
	Revestimiento	PUR sobre base de poliether
	Aislamiento del hilo	PP
	Resistencia química	bueno
