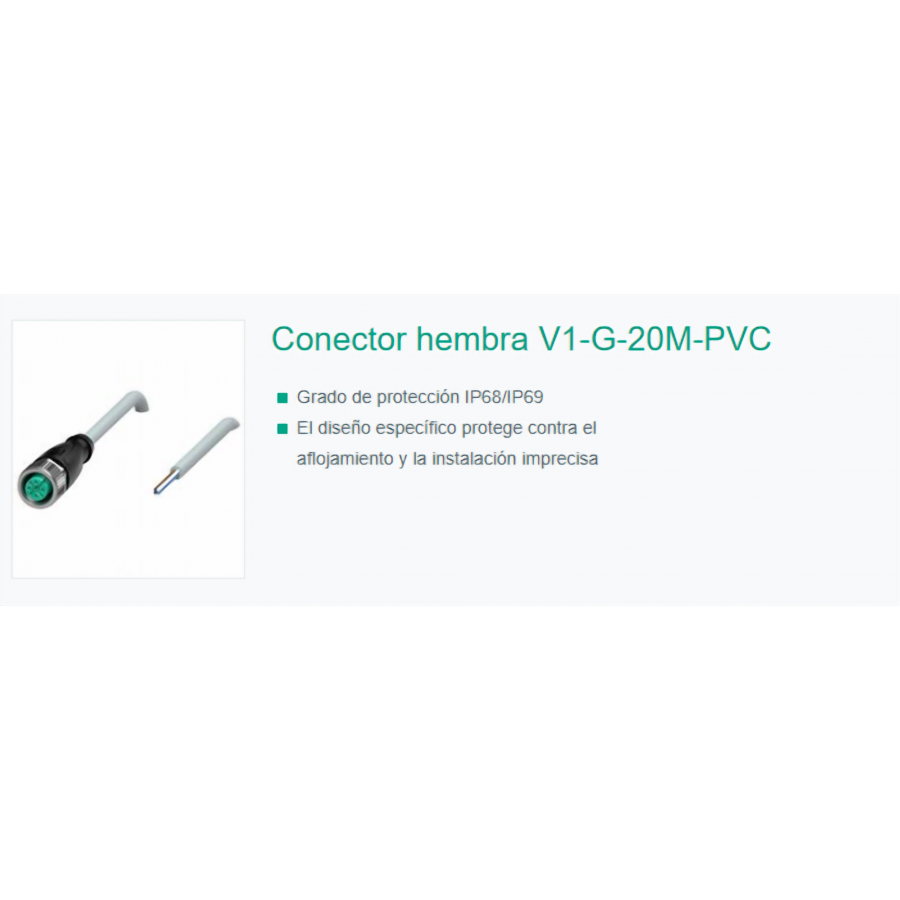

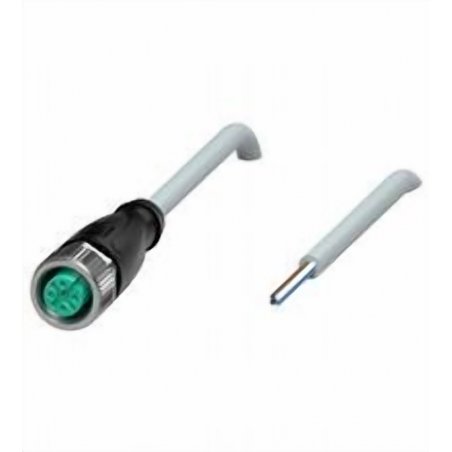

V1-G-20M-PVC Conector hembra 036356

Referencia V1-G-20M-PVC

Conector hembra
Juego de cables hembra con una terminación M12 recta con codificación A, 4 pines, cable PVC gris
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Descripción del producto
Juego de cables hembra con una terminación M12 recta con codificación A, 4 pines, cable PVC gris

Datos generales
Conector 1
	Conexión	Conector hembra
	Tipo	M12
	Estilo	recto
	Bloqueo	conexión de tornillo
	Nº de polos	4
	Codificación	Código A
Conector 2
	Conexión	Terminal de línea libre
Datos eléctricos
Tensión de trabajo		máx. 250 V CA/CC
Corriente de trabajo		máx. 4 A
Conformidad
Grado de protección		EN 60529
Conector		conector enchufable M12x1 : IEC 61076-2-101
Combustibilidad		IEC 60332-2-2
Condiciones ambientales
Temperatura ambiente
	Clavija	-40 ... 90 °C (-40 ... 194 °F)
	Cable fijo	-25 ... 70 °C (-13 ... 158 °F)
	Cable flexible	-5 ... 70 °C (23 ... 158 °F)
Grado de ensuciamiento		3
Datos mecánicos
Clavija
	Par de apriete	0,6 Nm
	Protección contra aflojamiento	existente
	Instalación de la herramienta	moleteado recto y tuerca hexagonal SW = 14 mm
	Ciclos de contacto	min. 100
Grado de protección		IP68/IP69
Cable		conforme a la norma IEC/EN 60228 (DIN VDE 0295), clase 5
	Diámetro del revestimiento	4,8 mm
	Radio de flexión	> 10 diámetro de cable, móvil
	Fuerza de pelado de la funda	max. 80 N / 300 mm
	Color de cubierta	gris (similar a RAL 7001)
	Número de núcleos	4
	Sección transversal	0,34 mm²
	Color de núcleos	Núcleo 1: marrón Núcleo 2: blanca Núcleo 3: azul Núcleo 4: negro
	Construcción del núcleo	19 x 0,15 mm ∅
	Longitud	20 m
	Código de cable	Li Y YM 4 x 0,34
Material
Clavija
	Conexión de tornillo	Fundición de cinc, niquelado
	Pinza	TPU, negro
	Junta	FKM
	Superficie de contacto	chapado en oro (Au)
	Combustibilidad	V-2
Cable
	Revestimiento	PVC
	Aislamiento del hilo	PVC
	Combustibilidad	antiinflamable
