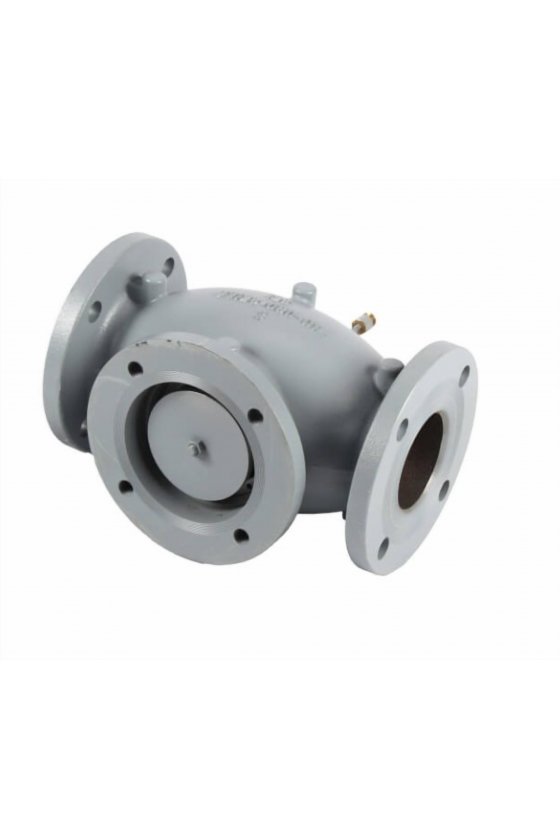

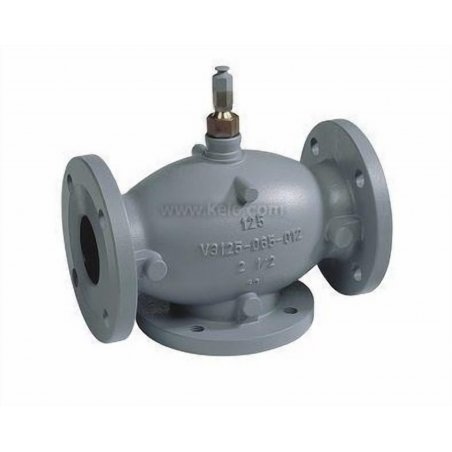

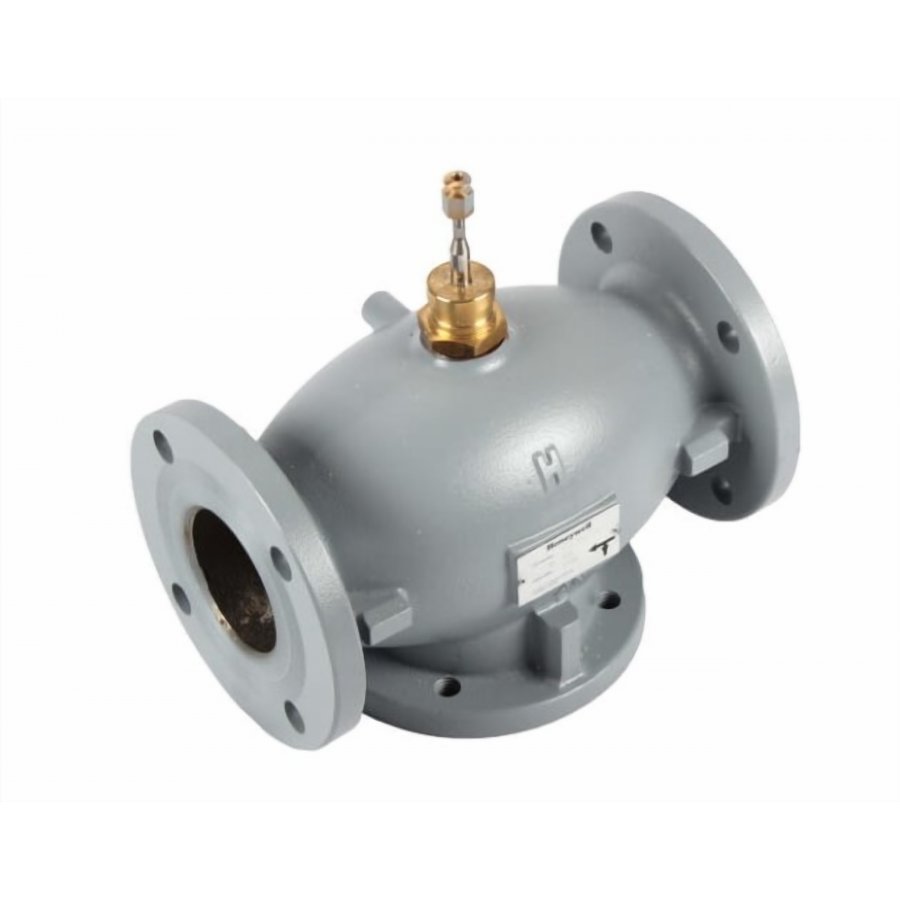

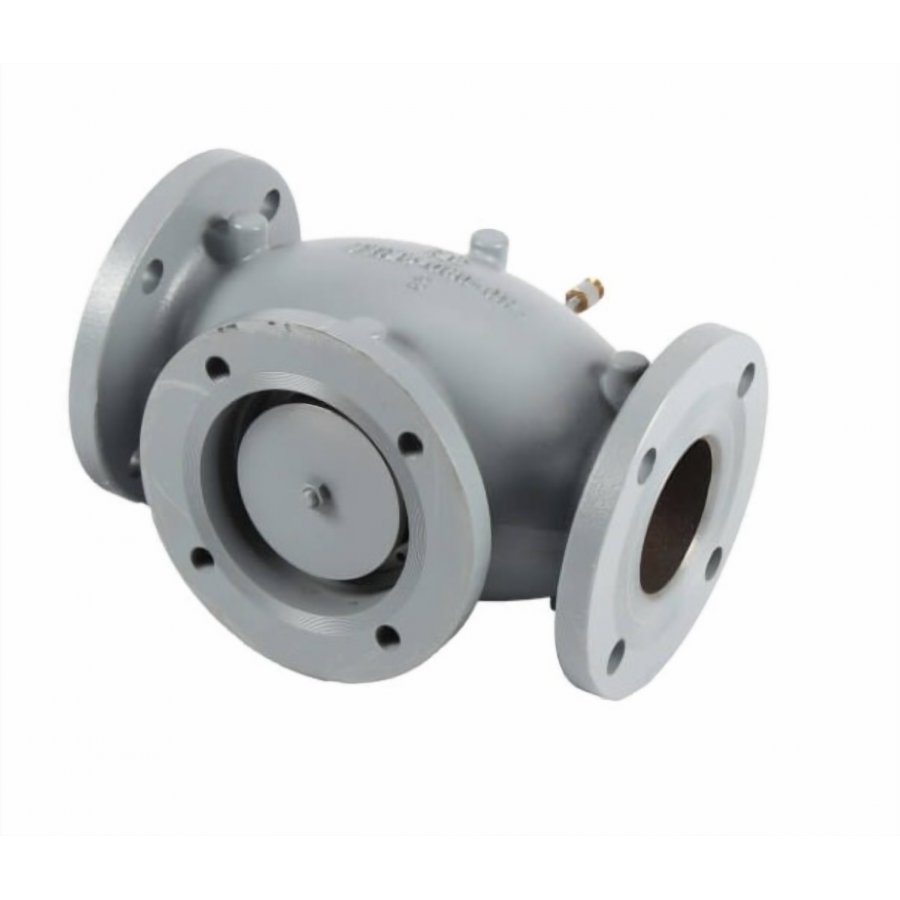

VGF31LD30 Válvula de globo de 3 vías lineal brida de desvío

Referencia VGF31LD30

Las válvulas de globo con brida VGF se utilizan para el control modulante o de 2 posiciones de soluciones de agua caliente o agua enfriada y glicol con una concentración de hasta el 50 % en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Pueden ser operados por actuadores lineales eléctricos ML6984/7984, ML6420/6425, ML6421/7421, actuadores neumáticos MP953, motores Modutrol con varillaje de válvula Q5001 o actuadores de acoplamiento directo serie MN/MS con varillaje de válvula Q5020 o Q5022. Los cuerpos de tres vías están disponibles en estilo de mezcla o desviación con características de igual porcentaje y flujo lineal, respectivamente.

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Features

ANSI Class 125 and Class 250 cast iron bodies with flanged end connections.
Face-to-face flange dimensions per ANSI/ISA S75.03 standard.
Sizes from 2-1/2 to 6 inches.
Stainless steel trim standard for long life span.
Self-adjusting packing.
Accurate positioning with equal percentage and linear flow characteristics to ensure precise temperature control.
Universal bonnet for direct-coupled electric and pneumatic actuators for easy mounting, or linkage coupled Modutrol Motors and MN/MS Series direct coupled actuators.
Constant total flow throughout full plug travel (3-way diverting models).
Not suitable for combustible gasses.

Specs

–

Size:	3"
Flow Capacity (Cv):	120
Connection Type:	Flanged x Flanged
Flow type:	Linear
Body Pattern:	3-Way
Max Pressure (PSI):	175
ANSI/ASME Rating:	125
Max Temp (F):	250°F
Min Temp (F):	20°F
Temperature Range (F):	20°F to 250°F
Stem Travel:	3/4"
Valve Type:	Globe
Controlled Fluid:	Chilled or hot water with up to 50% Glycol
Valve Action:	Diverting Stem Down to Close AB-A
Differential (PSI):	34
Leakage Rating:	Port B seat leakage 0.1% Port A seat leakage: 0.5%
Bonnet Size:	1-3/8"
Material:	Cast Iron ASTM A126 Class B
