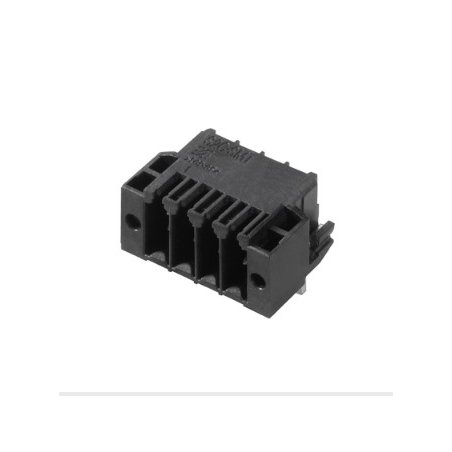

IMAGEN DE REFERENCIA

  • Sobre pedido

1289480000 Conector macho de ci negro , S2C-SMT 3.50/10/90LF 3.2SN BK BX

0 Reseñas(s)
S2C-SMT 3.50/10/90LF 3.2SN BK BX

Contenido: 72 Pzas.

1289480000 Conector macho de ci negro , S2C-SMT 3.50/10/90LF 3.2SN BK BX

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

System specifications

Product family OMNIMATE Signal - series B2C/S2C 3.50 - 2-row
Type of connection Board connection
Mounting onto the PCB THT/THR solder connection

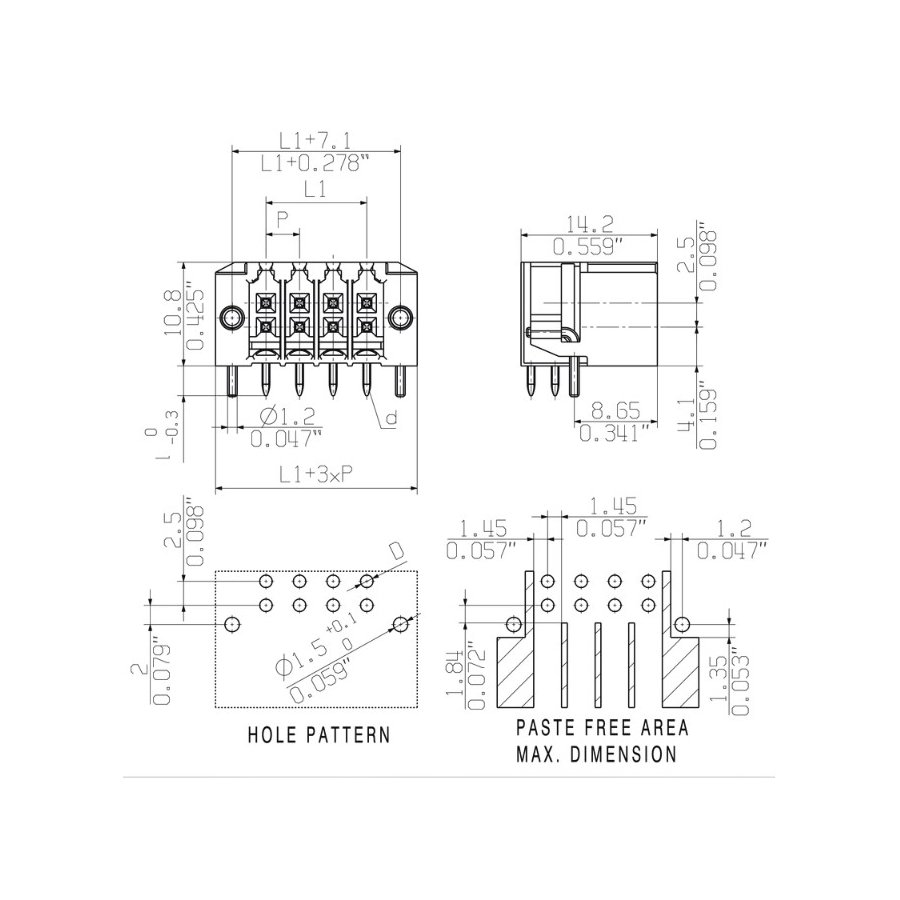

Pitch in mm (P) 3.5 mm
Pitch in inches (P) 0.138 inch
Outgoing elbow 90°
Number of poles 10
Number of solder pins per pole 1
Solder pin length (l) 3.2 mm
Solder pin dimensions d = 1.0 mm, Octagonal
Solder eyelet hole diameter (D) 1.3 mm
Solder eyelet hole diameter tolerance (D) + 0,1 mm
Outside diameter of solder pad 2.1 mm
Template aperture diameter 1.9 mm
L1 in mm 14 mm
L1 in inches 0.551 inch
Number of rows 1
Pin series quantity 2
Touch-safe protection acc. to DIN VDE 57 106 touch-safe on connector face, safe to back of hand above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470 IP 20
Can be coded Yes
Plugging force/pole, max. 3.5 N
Pulling force/pole, max. 2.5 N
