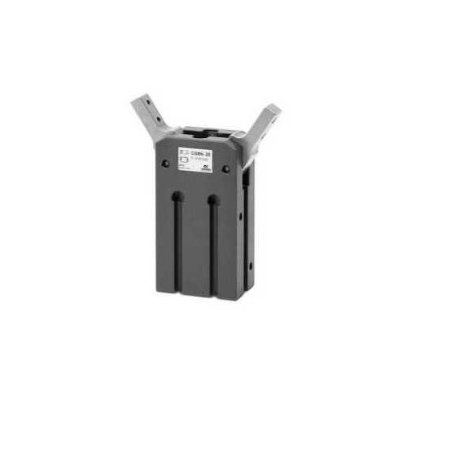

Pinza neumática angular 180° CGSN-25S02

Referencia CGSN-25S02

Pinza neumatica angular 180° CGSN-25S02

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Propiedades del código

Mod.

CGSN-16

Características generales de la Serie

Funcionamiento	doble efecto
Presión de trabajo	2 bar ÷ 8 bar
Temperatura de trabajo	5°C ÷ 60°C
Frecuencia máxima de funcionamiento	100 ciclos/min
Lubricación	requerida únicamente en la sección de deslizamiento
Angulos de apertura / cierre palancas	-1° / + 180° (tolerancia ±3°)
Repetitividad	± 0.2 mm
Conexiones de aire	M5x0.8
Fluido	Aire filtrado sin lubricación. Si el aire se usa lubricado, es recomendable usar aceite ISO VG32. Una vez aplicado, la lubricación nunca deberá ser interrumpida.
Tamaños (mm)	16 20 25 32
Peso (g)	140 255 430 740
Momento de agarre teórico [M] (N·mm)	1230xP 2350xP 4540xP 9680xP [ P = presión (MPa) ]
Longitud máxima del punto de sujeción [L] (mm)	80 100 120 140
Fuerza de agarre efectiva [F] (N)	F = M/L x 0.9 (evaluada con los dedos en posición paralela)
Ejemplo con P = 0.5MPa y L max	F = 7N F = 10N F = 17N F = 30N
