IMAGEN DE REFERENCIA

  • Sobre pedido

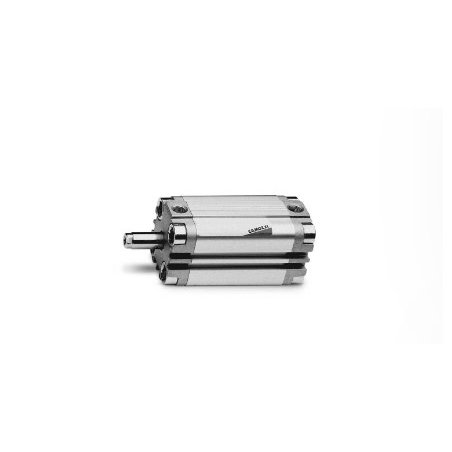

Cilindro compacto d.e. magnetico 31F3A032A002

31F3A032A002

Cilindro compacto d.e. magnetico  31F3A032A002

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Los cilindros Serie 31 son, gracias a sus dimensiones, especialmente aptos para la instaladón en pequeños espados. Las particulares soludones constructivas permiten la utilizadón de estos dlindros con sujeciónes tipo brides, patas o chamelas. Los dlindros compactos Serie 31, de simple efecto y de doble efecto, magniSticos, han sido realizados en 10 ditimelros distintos desde 012 hasta 0100.

31 SERIE

M VERSIÓN:

M= rosca vástago macho
F = rosca vástago hembra
R = antigiro con brida solo doble efecto

2 FUNCIONAMIENTO:                                      SiMBOLOS NEUMÁTICOS

1 = simple efecto, muelle anterior                          CSO6
2 = doble efecto, no amortizado                             CDO8
3 = doble efecto, no amortizado, vástago pasante   CD12
4 = simple efecto, muelle posterior                         CSO8

A MATERIALES:
A = vástago inox AISI 303 - tubo perfil AL

032 DIAMETRO:
012 = 12 mm
016 = 16 mm
020 = 20 mm
025 = 25 mm
032 = 32 mm
040 = 40 mm
050 = 50 mm
063 = 63 mm
080 = 80 mm
100 = 100 mm

A TIPO COSTRUCTIVO:
A = estándar

050 CARRERA

= estándar
S = especial
V = junta vástago en FKM
W = juntas en FKM para altas temperaturas (140°C) disponible sólo en la versión doble efecto, no magnético
