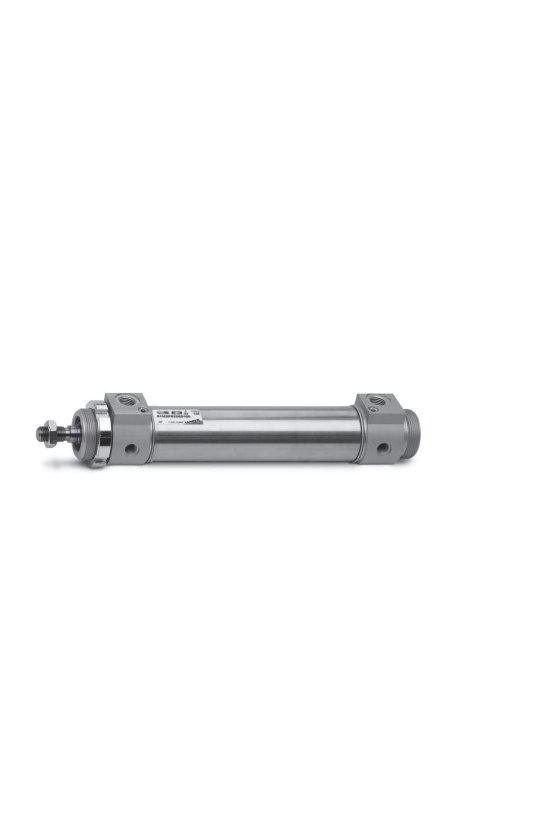

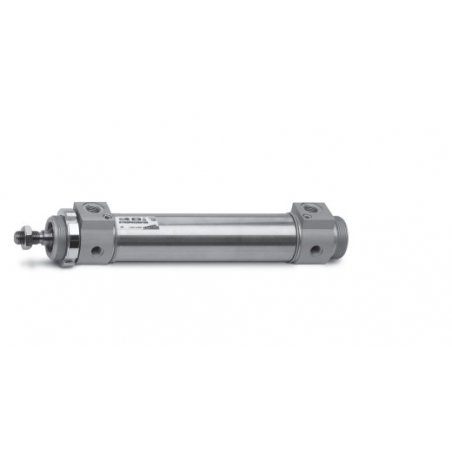

42 SERIE:

M VERSIÓN:
M = estándar magnético

2 FUNCIONAMIENTO:                                                                           SÍMBOLOS NEUMÁTICOS
1 = simple efecto (muelle anterior)                                                                    CS12
2 = doble efecto amortiguado ant. + post                                                           CD09
3 = doble efecto no amortiguado                                                                       CD08
4 = doble efecto amortiguado post.                                                                    CD10
5 = doble efecto amortiguado ant.                                                                     CD11
6 = doble efecto vástago pasante am. post. ant.                                                  CD13
7 = simple efecto vástago pasante, no amortiguado                                              CS13

N CARACTERÍSTICAS MATERIALES:
N = vástago inox AISI 420B - tubo inox AISI 304 - juntas NBR

050 DIÁMETRO:
032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm

A TIPO CONSTRUCTIVO:
A = estándar (tuerca en cabezal Mod. V + tuerca para vástago Mod. U)

0200 CARRERA
