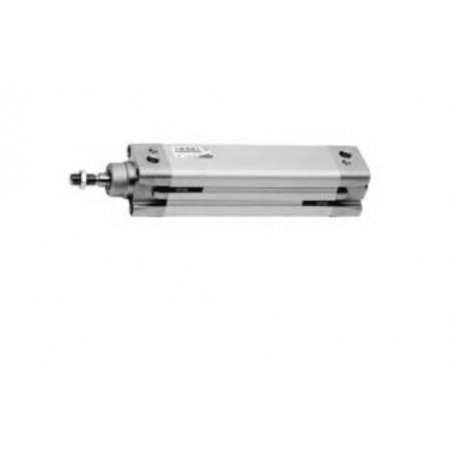

Esta serie es dotada de amortiguadores de carrera regulables. Adicionalmente estos cilindros están fabricados con amortiguadores mecánicos, con la finalidad de reducir el impacto del érnbolo al final de su carrera.

61 SERIE

M VERSIÓN:
M = estándar, magnético - L = baja fricción

2 FUNCIONAMIENTO:                                                                                                                                                              SíMBOLOS NEUMATICOS
1 = simple efecto, resorte frontal (032 +                                                                                                                                0100) CS07
2 = doble efecto, amortiguación anterior y posterio                                                                                                              CD09
3 = doble efecto, sin amortiguación                                                                                                                                         CD08
4 = doble efecto, amortiguación posterior                                                                                                                              CD10
5 = doble efecto, amortiguación anterior                                                                                                                                CD11
6 = doble efecto, vástago pasante, amortiguación anterior y posterior                                                                              CD13
7 = simple efecto, vástago pasante                                                                                                                                        CS11

P MATERIALES
P = ver la tabla CARACTER1STICAS GENERALES en la página 1/1.25.01
R = tirantes inox AISI 420B - tuercas tirantes inox AISI 303 - otros materiales (ver tabla en la pág. 1/1.25.01)
C = vástago inox AISI 303 rolado - tuerca vástago inox AISI 304
U = vástago inox AISI 303 rolado - tuerca vástago inox AISI 304 - tirantes inox AISI 420B - tuercas tirantes inox AISI 303
W = vástago inox AISI 304 rolado - tuerca vástago inox AISI 304 - tirantes inox AISI 420B - tuercas tirantes inox AISI 303
Z = vástago inox AISI 420B cromado - tuerca vástago inox AISI 304 - tirantes inox AISI 420B - tuercas tirantes inox AISI 303 juntas para bajas temperaturas (-40°C), anillo limpiador del vástago en latón [ excluido 0 125 ]
Y = vástago inox AISI 420B cromado - tuerca vástago inox AISI 304 - tirantes inox AISI 420B - tuercas tirantes inox AISI 303 juntas para bajas temperaturas (-50°C), anillo limpiador del vástago en latón [ excluido 0 125 ]

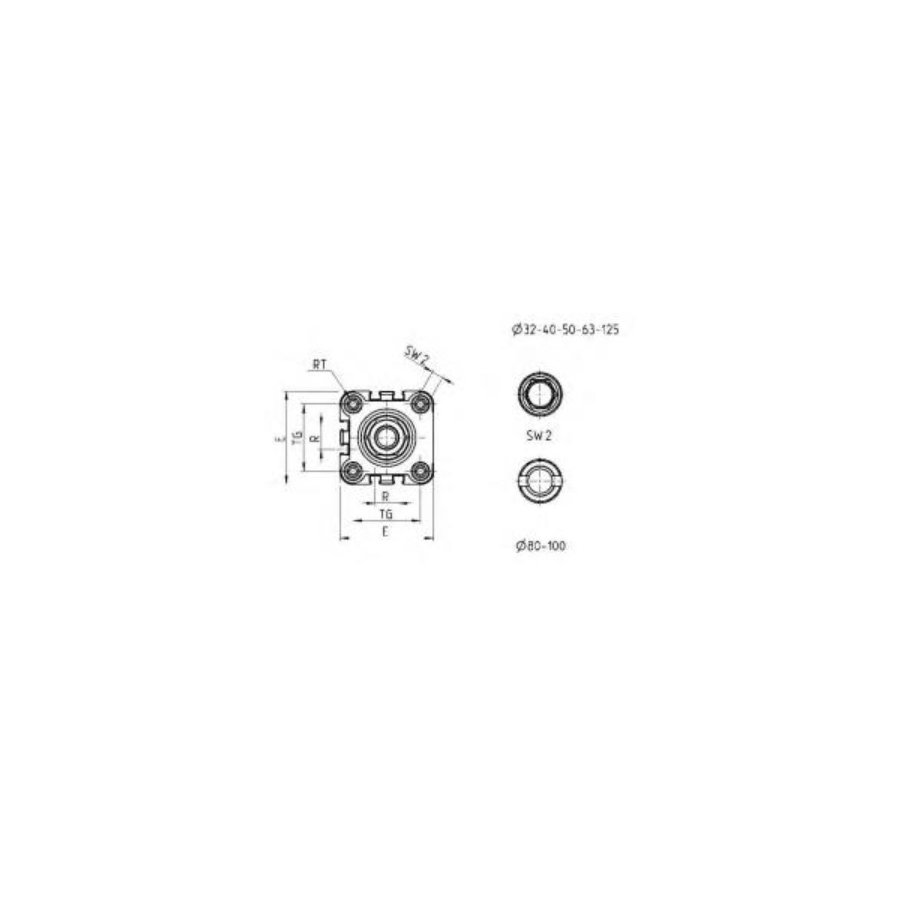

050 DIÁMETRO:
032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm - 125 = 125 mm

A CONTRUCCIÓN:
A = estándar con tuerca para vástago - RL = cilindro con bloqueo vástago

0200 CARRERA

= estándar V = junta vástago FKM N = tandem R = juntas vástago NBR W = todas las juntas FKM + 130°C C = barnizado PU. Color: Gris * L = sin juntas vástago (sólo alim. trasera) ** ( ) = vástago prolongado de mm G = con anillo limpiador vástago en latón (vástago inox AISI 420B cromado, junta vástago NBR) [ excluido 0 125 ] * Para la versión C, disponible bajo pedido, se ruega contacten nuestros técnicos. ** La posibilidad de guitar la junta del vástago reduce aún más la fuerza de fricción en aplicaciones en empuje
