IMAGEN DE REFERENCIA

  • Sobre pedido

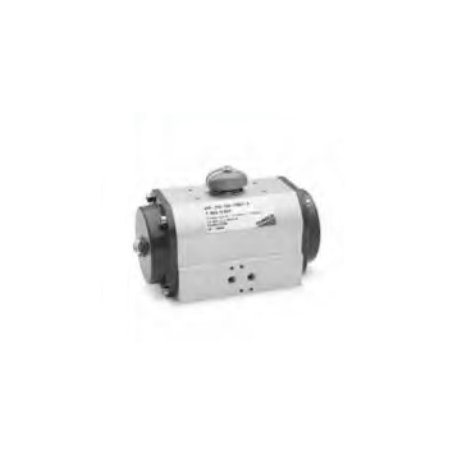

Actuador rotativo 200nm ARP-20-1AA-F0710

ARP-20-1AA-F0710

Actuador rotativo 200nm ARP-20-1AA-F0710

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

ARP SERIE

001 TAMAÑO:
001 = par 9 Nm
003 = par 24 Nm
005 = par 50 Nm
010 = par 100 Nm
012 = par 120 Nm
020 = par 200 Nm
035 = par 370 Nm
055 = par 597 Nm
070 = par 825 Nm
100 = par 1122 Nm
150 = par 1655 Nm
250 = par 2648 Nm
400 = par 4800 Nm

1A OPERACIÓN:                                                                                     SÍMBOLOS NEUMATICOS
1A = simple efecto, mínimo de presión de 4 bar                                                 CD19
1B = simple efecto, mínimo de presión de 5 bar                                                  CD19
1C = simple efecto, mínimo de presión de 5,5 bar                                               CD19
1D = simple efecto, mínimo de presión de 6 bar                                                 CD19
2A = doble efecto                                                                                          CD17

F0300 INTERFAZ PARA LA BRIDA (ISO 5211):
F0300 = agujeros de la brida F03 y cuadro de 9 mm
F0305 = agujeros de la brida F03 + agujeros de la brida F05 y cuadro de 9 mm
F0400 = agujeros de la brida F04 y cuadro de 11 mm F0507 = agujeros de la brida F05 + agujeros de la brida F07 y cuadro de 14 mm
F0705 = agujeros de la brida F07 + agujeros de la brida F05 y cuadro de 17 mm
F0710 = agujeros de la brida F07 + agujeros de la brida F10 y cuadro de 17 mm
F1007 = agujeros de la brida F10 + agujeros de la brida F07 y cuadro de 22 mm
F1210 = agujeros de la brida F12 + agujeros de la brida F10 y cuadro de 27 mm
F1400 = agujeros de la brida F14 y cuadro de 36 mm
F1600 = agujeros de la brida F16 y cuadro de 46 mm F2516 = agujeros de la brida F25 + agujeros de la brida F16 y cuadro de 55 mm

A MATERIALES:
A = estándar anodizado
C = CNI Kanigen tipo niquelado
W = todas la juntas en FKM (130q

EX Producto certificado ATEX
