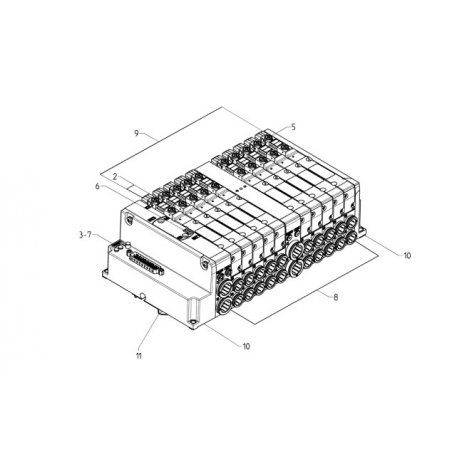

DM ISOLA MODULARE

C VALVOLE
C = Modello VC

2 PASSO
2 = 16 mm

M CONNESSIONE ELETTRICA
M = Multipolare 25 pin PNP
Q = Multipolare 44 pin PNP

W INTERFACCIA
O = Nessuna
W = WLAN

R AZIONAMENTO MANUALE
P = Azionamento a pressione
R = Azionamento a pressione con dispositivo di ritenuta

A SERVOPILOTAGGIO
A = Interno
B = Esterno

15R CONNESSIONE
0 = Nessuna CONNETTORE R CON CAVO
03R = 3 mt
05R = 5 mt
10R = 10 mt
15R = 15 mt
20R = 20 mt
25R = 25 mt

4BQH4CX3D SOTTOBASI Metrico: Pollici:
B = Boccole tubo Ø6
L = Boccole tubo Ø1/4”
C = Boccole tubo Ø8
C = Boccole tubo Ø5/16”
D = Boccole tubo Ø10
P = Boccole tubo Ø3/8”

SOTTOBASE DIAFRAMMA
Q = Diaframma sui canali 1, 3, 5
R = Diaframma sul canale 1
S = Diaframma sui canali 3, 5 SOTTOBASE DIAFRAMMA CON PILOTAGGIO ESTERNO
QT = Diaframma sui canali 1, 3, 5; 12/14 Esterno
RT = Diaframma sul canale 1; 12/14 Esterno
ST = Diaframma sui canali 3, 5; 12/14 Esterno SOTTOBASE DIAFRAMMA CON SILENZIATORE INTEGRATO
QH = Diaframma sui canali 1, 3, 5 RH = Diaframma sul canale 1
SH = Diaframma sui canali 3, 5 SOTTOBASE PER FLUSSO SUPPLEMENTARE
X = Alimentazione (1) e scarichi (3, 5) XH = Alimentazione (1) e scarichi (3, 5) con silenziatore integrato SOTTOBASE INTERFACCIA PER FLUSSO SUPPLEMENTARECON PILOTAGGIO ESTERNO*
XT = Alimentazione (1) e scarichi (3, 5) supplementari PER ALIMENTAZIONE ELETTRICA
K = Separazione dell’alimentazione elettrica - alimentazione (1) e scarichi (3, 5)
Z = Separazione dell’alimentazione elettrica - diaframma sul canale 1

3M2L3M2BC VALVOLE
M = 5/2 Monostabile
B = 5/2 Bistabile
C = 2x3/2 NC
A = 2x3/2 NO
G = 2x3/2 (NC+NO)
V = 5/3 CC K = 5/3 CO
N = 5/3 CP L = Posizione libera
W = Posizione senza valvola

DS PIASTRE TERMINALI E INTERMEDIE Dimensione tubo su attacchi 1,3,5 Metrico: Pollici:
D = Boccole tubo Ø10
DS = Boccola tubo Ø10 e silenziatore esterno (2939-10)
P = Boccola tubo Ø3/8”
E = Boccole tubo Ø12
ES = Boccola tubo Ø12 e silenziatore esterno (2939-12)
R = Boccola tubo Ø1/2”
F = Boccole tubo Ø14

 FISSAGGIO
= Diretto
R = Attacco per guida DIN
