IMAGEN DE REFERENCIA

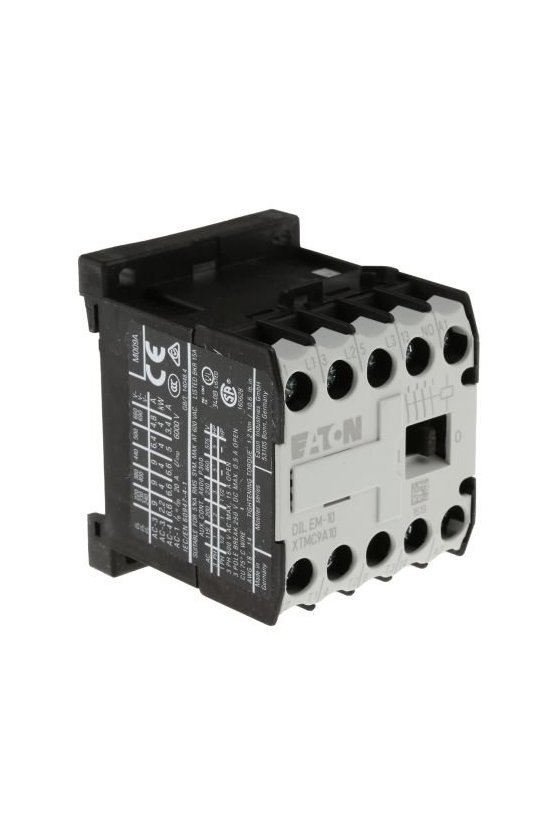

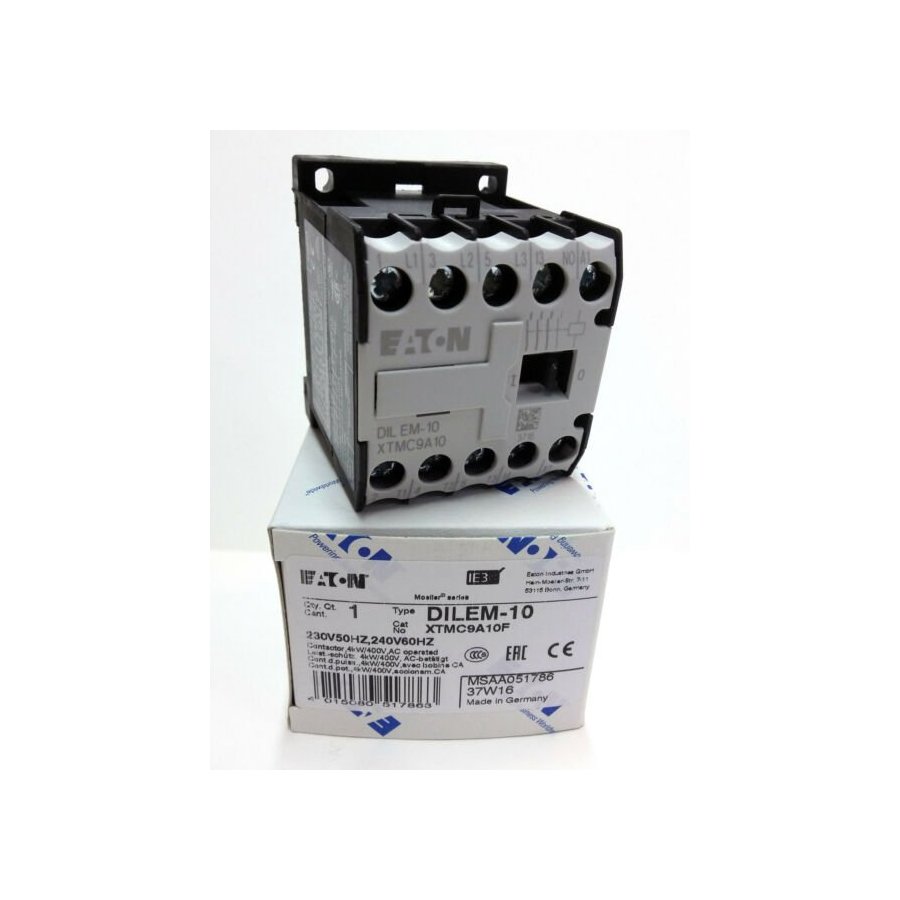

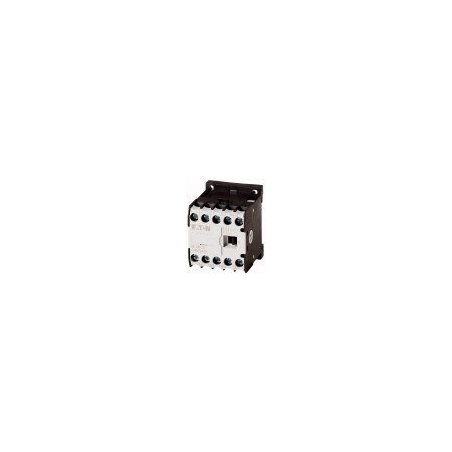

10213 Contactor, 24 V DC, 3 polos, 380 V 400 V, 4 kW, Contactos N / O - Normalmente abierto - 1 N / O DILEM-10-G (24VDC)

DILEM-10-G (24VDC)

Ith = 40 A, Máx. clasificación para motores trifásicos, 50 - 60 Hz AC-3 220 V 230 V: P = 2.2 kW, 380 V 400 V: P = 4 kW, 660 V 690 V: P = 4 kW, Máx. clasificación para motores trifásicos, 50 - 60 Hz AC-4220 V 230 V: P = 1.5 kW, 380 V 400 V: P = 3 kW, 660 V 690 V: P = 3 kW, Para usar con:… DILEM , ... DILE, Contactos N / O = Normalmente abierto: 1 N / O, Voltaje AC / DC: Operación DC

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Gama de productos
Contactores
Solicitud
Mini contactores para motores y cargas resistivas
Subrango
Contactores DILEM
Categoría de utilización
AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia
NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento
AC-4: motores de inducción de CA normales: arranque, taponamiento, inversión, avance lento
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
Los dispositivos preparados para IE3 se identifican por el logotipo en su embalaje.
Técnica de conexión
Terminales de tornillo
Descripción
Con contacto auxiliar
Número de polos
3 polos
Corriente operativa clasificada
AC-3380 V 400 V [I e ]
9 A
AC-1Corriente térmica de aire libre convencional, 3 polos, 50 - 60 HzAbiertoa 40 ° C [I th = I e ]
22 A
Max. clasificación para motores trifásicos, 50 - 60 Hz
AC-3220 V 230 V [P]
2,2 kW
AC-3380 V 400 V [P]
4 kW
AC-3660 V 690 V [P]
4 kW
AC-4220 V 230 V [P]
1,5 kW
AC-4380 V 400 V [P]
3 kW
AC-4660 V 690 V [P]
3 kW
Contactos
N / O = normalmente abierto
1 N / O
Secuencia de contacto
210S026
Instrucciones
Combinación integrada de diodo-resistencia
Para usar con
... DILEM
... DILE
Voltaje de actuación
24 V DC
Voltaje AC / DC
Operación DC
