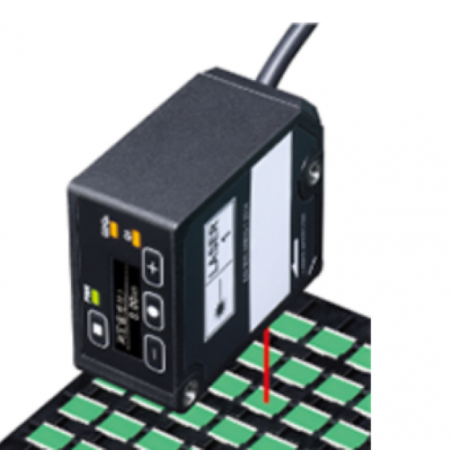

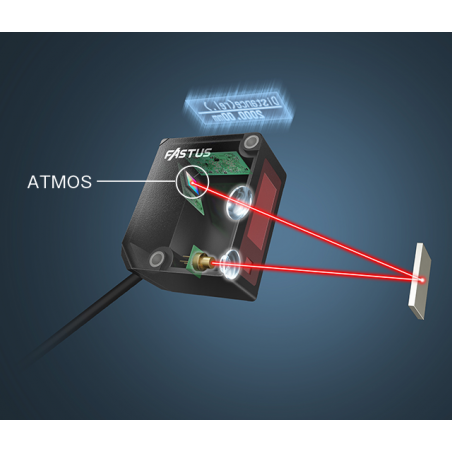

BEF-WN-OD2000-B Sensores de desplazamiento láser Serie CD2H

0 Reseñas(s)

Referencia BEF-WN-OD2000-B

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Modo de reflexión	Rango de medicion	Precisión de repetición	Linealidad	Fuente de luz	E/S	Modelo
Modo de reflexión	Rango de medicion	Precisión de repetición	Linealidad	Fuente de luz	E/S	Cable	Conector flexible M12 de 5 pines
	30+/-5mm	0,25 µm	+/- 0,1 % de FS	Láser semiconductor rojo Clase 1	2 Salida de control Salida analógica Entrada externa	CD2H-30A	CD2H-30M12A
	50 +/-10 milímetros	0,25 µm				CD2H-50A	CD2H-50M12A
	130 +/- 70 milímetros	4 micras				CD2H-130	CD2H-130M12
	245 +/-175 milímetros	10 µm		Láser semiconductor rojo Clase 2		CD2H-2452	CD2H-245M122
	350 +/-250 milímetros	20 µm				CD2H-3502	CD2H-350M122
	700 +/-500 milímetros	100 µm	+/-0,1 % de FS (200 a 700 mm), +/-0,3 % de FS (700 a 1200 mm)			CD2H-7002	CD2H-700M122

Especificaciones

Especificaciones de medición

Modelo	Cable	CD2H-30A	CD2H-50A	CD2H-130	CD2H-2452	CD2H-3502	CD2H-7002
Modelo	Conector flexible M12 de 5 pines	CD2H-30M12A	CD2H-50M12A	CD2H-130M12	CD2H-245M122	CD2H-350M122	CD2H-700M122
Rango de medicion		30 +/- 5 mm	50 +/- 10 milímetros	130 +/- 70 milímetros	245 +/- 175 milímetros	350 +/- 250 milímetros	700 +/- 500 milímetros
Modo de reflexión		Reflectante difuso
Fuente de luz		Láser semiconductor rojo, 655 nm
Salida máxima del láser		0,39 mW			1mW
clase de láser	JIS/IEC/FDA * ¹	CLASE 1 / Clase Ⅰ			CLASE 2 / Clase Ⅱ
Tamaño del punto * ²		φ0,05mm	φ0,07mm	φ0,3mm	φ0,5mm	φ0,6mm	ø1,0 mm
Linealidad		+/-0,1 % de FS					+/- 0,1 % de FS (200 a 700 mm) / +/- 0,3 % de FS (700 a 1200 mm)
Resolución * ³		0,25 µm	0,25 µm	4 micras	10 µm	20 µm	100 µm
Precisión de repetición * ⁴		0,25 µm	0,25 µm	4 micras	10 µm	20 µm	100 µm
Periodo de muestreo * ⁵		133,3 μs / 150 μs / 200 μs / 300 μs / 500 μs / 1 ms / 2 ms / 5 ms / Automático
Características de temperatura * ⁶		+/- 0,06 % de FS/℃
Peso		Modelos de cable: Aprox. 140 g Modelos de conector: Aprox. 90 g

<Condiciones de medición>
Las condiciones de medición son las siguientes, a menos que se especifique lo contrario: Temperatura ambiente: 25°C (temperatura ambiente); Tensión de alimentación: 24 V CC; Período de muestreo: 200 μs; Media móvil: 128 veces; Filtro mediano: 31; en el centro del rango de medición, cerámica blanca como objeto objetivo estándar. El sensor está montado sobre un soporte de aluminio.

*1: De acuerdo con la guía del Aviso sobre láser n.º 56 de la FDA, los láseres están clasificados según la norma IEC 60825-1:2014.
*2: Puede haber una fuga de luz fuera del punto del haz. Si hay un objeto altamente reflectante cerca del área de medición, los resultados de la medición pueden verse afectados.
*3: El paso más pequeño para cambiar una distancia medible entre el objetivo y el sensor, en el promedio móvil de 512.
*4: Valor pico a pico de la medición en estado estacionario (en el promedio móvil de 512)
*5: Establecido en 200 μs por defecto.
*6: Dato típico medido cuando un objeto de cerámica blanca y un sensor están montados sobre soportes de aluminio.

Especificaciones comunes

Tensión de alimentación		18 a 24 V CC (± 10 %, incluida ondulación)
Consumo actual * ⁷		80 mA o menos (a 18 V CC), 70 mA o menos (a 24 V CC)
Especificación de enlace IO	Versión	Ver.1.1
	Velocidad de transmision	COM3 (230,4 kbps)
	Número de bytes de datos de entrada del proceso	6 bytes
	Mín. Tiempo del ciclo	0,7 ms
Salida de control (DO1/DO2 * ⁸ )	No. de salidas	2 (DO1 se puede cambiar a IO-Link)
Salida de control (DO1/DO2 * ⁸ )	Polaridad	Colector abierto NPN/PNP o Push-Pull (seleccionable mediante configuración), máx. 100 mA / 24 V CC, tensión residual 1,8 V o menos
Salida analógica SA * ⁸	Actual	4 a 20 mA, Impedancia de carga: 300 Ω o menos
Salida analógica SA * ⁸	Voltaje	0 a 10 V, Impedancia de salida: 100 Ω o menos
Entrada externa* ⁹		No utilizado, aprendizaje externo, retención, compensación o láser apagado
Mostrar		Pantalla OLED de 0,9 pulgadas Idiomas del menú: inglés, alemán, japonés, coreano, chino simplificado, español, chino tradicional
Indicadores		Indicador de alimentación (verde), iluminado durante la comunicación IO-Link/Indicador de salida (naranja × 2)
Conexión		Modelos de cable: cable de φ4,5 de 2 m, Modelos de conector: cable flexible M12 de 5 pines y 300 mm Radio de curvatura mínimo: Diámetro del cable × 2 (cuando está fijo en su lugar), Diámetro del cable × 6 (cuando es móvil)
Circuito de protección		Protección de conexión inversa, protección contra sobrecorriente
Resistencia ambiental	Grado de protección	IP67 (incluido el conector M12 del modelo de cable flexible)
	Temperatura/humedad ambiente	-10 a +50 °C / 35 a 85 % RH (sin congelación ni condensación)
	Temperatura/humedad de almacenamiento	-20 a +60 °C / 35 a 85 % HR (sin congelación ni condensación)
	iluminancia ambiental	Luz incandescente: 10000 lx Máx. Luz fluorescente: 10000 lx Máx.
	resistencia de vibracion	10 a 55 Hz Doble amplitud 1,5 mm, 2 horas en cada una de las direcciones X, Y, Z
	Resistencia a los golpes	500 m/s ² (Aprox. 50 G) 3 veces en cada una de las direcciones X, Y, Z
Regulaciones aplicables	CEM	Directiva EMC (2014/30/UE)
	Ambiente	Directiva RoHS (2011/65/EU), China RoHS (Directiva No. 32)
	Seguridad	Regulaciones de la FDA (21 CFR 1040.10 y 1040.11) * ¹⁰
Estándares aplicables		EN 60947-5-2, CEI 60825-1
Certificación NRTL		Componentes reconocidos por UL. Interruptor de proximidad certificado para EE. UU. y Canadá.
Tiempo de calentamiento		Aprox. 30 minutos
Material		Carcasa: PBT, Ventana frontal: PMMA
Accesorios incluidos		Tornillos de montaje M4 × 35 mm × 2, Arandelas × 2, Tuercas M4 × 2
