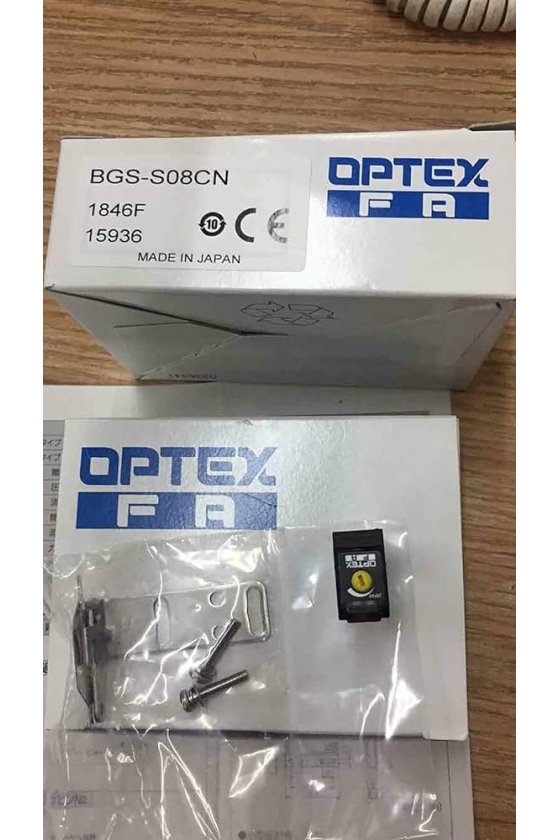

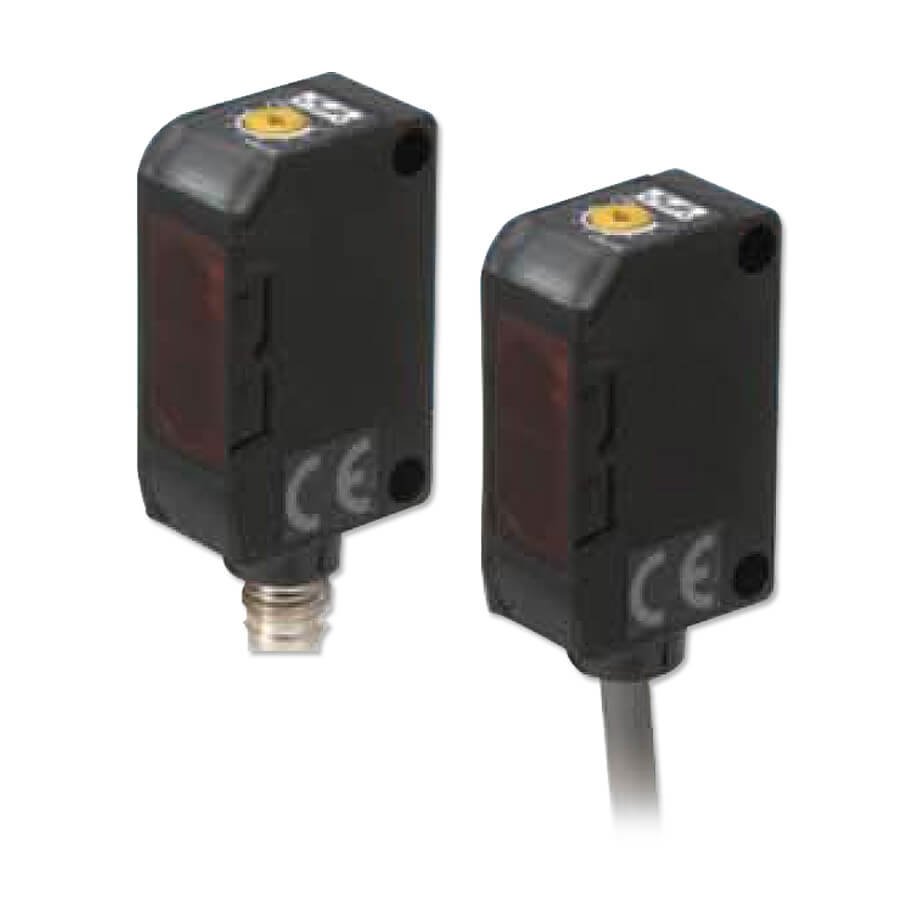

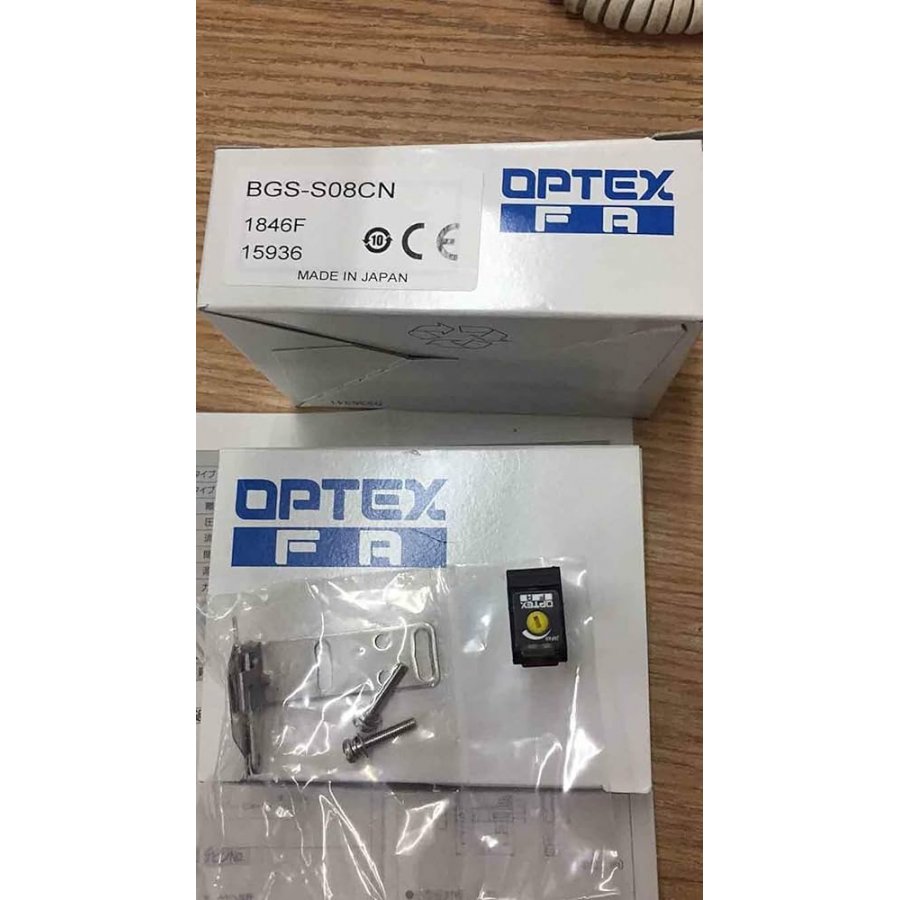

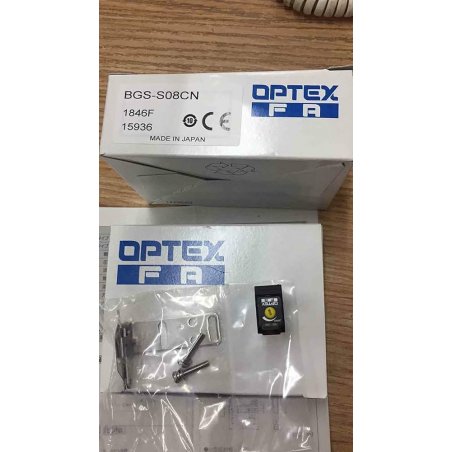

BGS-S08CN Pequeños sensores BGS

Referencia BGS-S08CN

Sensores BGS de tipo de orificio alargado estándar y de tipo pequeño
Para ubicaciones con espacio de montaje pequeño
Para una detección precisa de piezas pequeñas
Respuesta de alta velocidad: 0,5 ms

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	tipo NPN	tipo PNP
bgs		BGS-S08N (BGS-S08CN)	BGS-S08P (BGS-S08CP)
		BGS-2S10N	BGS-2S10P
		BGS-2S15N (BGS-2S15CN)	BGS-2S15P (BGS-2S15CP)
		BGS-2S30N (BGS-2S30CN)	BGS-2S30P (BGS-2S30CP)
		BGS-2S30NT	BGS-2S30PT

• Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo			Corto alcance
Modelo	PNP	Tipo de cable	BGS-S08N
	PNP	Tipo de conector	BGS-S08CN
	PNP	Tipo de cable	BGS-S08P
	PNP	Tipo de conector	BGS-S08CP
Distancia de detección	papel blanco		10 a 80 milímetros
	papel gris		10 a 80 milímetros
	Papel negro		10 a 70 milímetros
Fuente de luz			LED rojo
Tiempo de respuesta			0,5 ms o menos
Precisión de repetición			Dirección del eje de la luz: 0,2 mm Dirección en ángulo recto con respecto al eje de la luz: 0,2 mm
Histéresis			10% o menos
Ajuste de distancia			Potenciómetro sin fin de 5 vueltas
Indicadores			Indicador de salida (naranja), indicador de estabilidad (verde)
Salida de control			Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad encendida conmutada por cableado
Tipo de conección			Tipo de cable: Longitud del cable: 2 m ø3,5 mm / Tipo de conector: M8, 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 4 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, IP67
Material			Carcasa: ABS (relleno de fibra de vidrio, resistente al fuego), Cubierta frontal: Policarbonato
Peso sin cable			Aprox. 9 gramos
Accesorios incluidos			Soporte de montaje: BEF-W150-B

•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo			Corto alcance	Rango medio	Rango medio	Gama media (con función de temporizador)
Modelo	PNP	Tipo de cable	BGS-2S10N	BGS-2S15N	BGS-2S30N	BGS-2S30NT
	PNP	Tipo de conector	-	BGS-2S15CN	BGS-2S30CN	-
	PNP	Tipo de cable	BGS-2S10P	BGS-2S15P	BGS-2S30P	BGS-2S30PT
	PNP	Tipo de conector	-	BGS-2S15CP	BGS-2S30CP	-
Distancia de detección	papel blanco		3 a 100 milímetros	0 a 150 milímetros	5 a 300 milímetros	5 a 300 milímetros
	papel gris		8 a 100 milímetros	25 a 150 milímetros	10 a 300 milímetros	10 a 300 milímetros
	Papel negro		15 a 90 milímetros	25 a 80 milímetros	15 a 200 milímetros	15 a 200 milímetros
Fuente de luz			LED rojo
Tiempo de respuesta			0,5 ms o menos
Precisión de repetición			Dirección del eje de la luz: 0,1 mm Dirección en ángulo recto con respecto al eje de la luz: 0,3 mm		Dirección del eje de la luz: 2,5 mm Dirección en ángulo recto con respecto al eje de la luz: 0,6 mm
Histéresis			10% o menos
Ajuste de distancia			Potenciómetro sin fin de 6 vueltas			Potenciómetro sin fin de 5 vueltas
Función de temporizador			-			Temporizador de retardo de APAGADO 0 a 100 ms (variable)
Indicadores			Indicador de salida (naranja), indicador de estabilidad (verde)
Salida de control			Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad seleccionable			Luz encendida/ oscuridad encendida conmutada por cableado
Tipo de conección			Tipo de cable: Longitud del cable: 2 m ø3,8 mm Tipo de conector: M8, 4 pines			Tipo de cable: Longitud: 2 m ø3,5 mm
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		30 mA o menos			20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado			Resistencia al ruido: Feilen Nivel 4 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, IP67
Material			Carcasa: ABS (relleno de fibra de vidrio, resistente al fuego), Cubierta frontal: Policarbonato			Carcasa: ABS ( relleno de fibra de vidrio, resistente al calor) Cubierta frontal: Policarbonato
Peso sin cable			Aprox. 6 gramos			Aprox. 9 gramos
Accesorios incluidos			Soporte de montaje: BEF-W140-B
