IMAGEN DE REFERENCIA

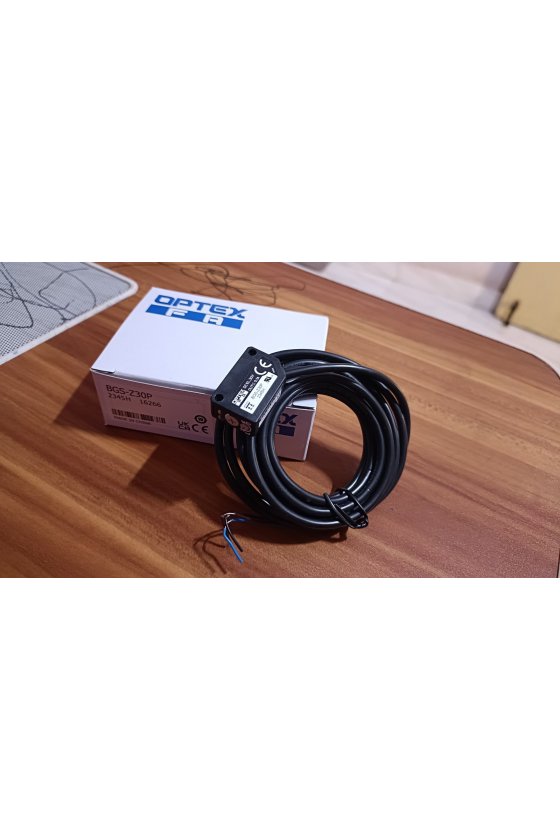

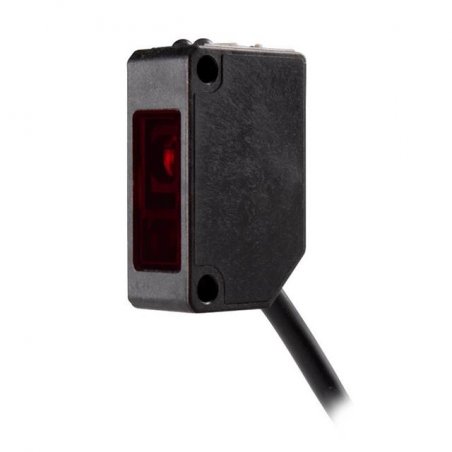

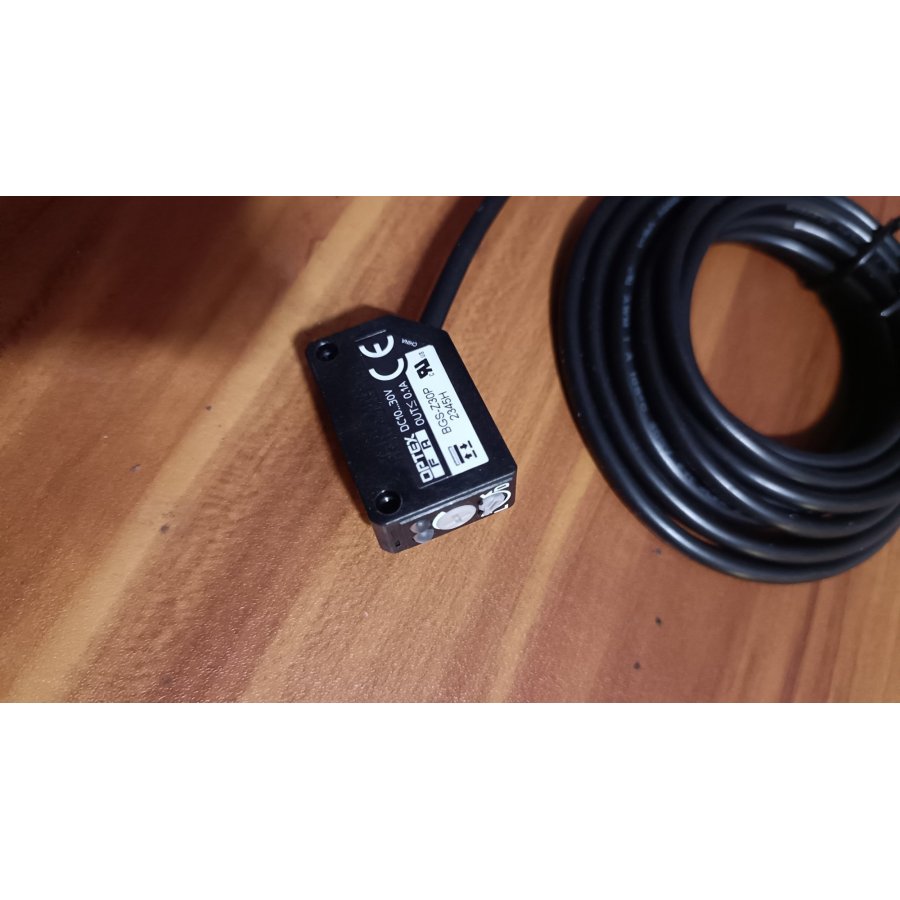

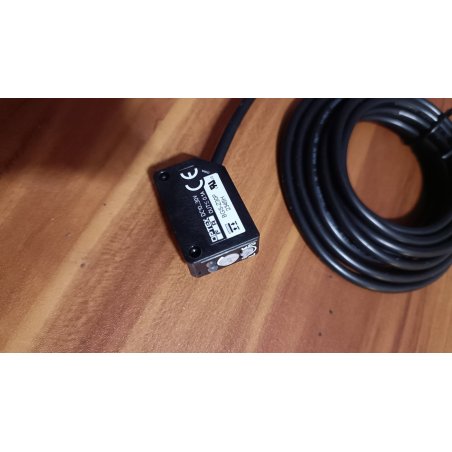

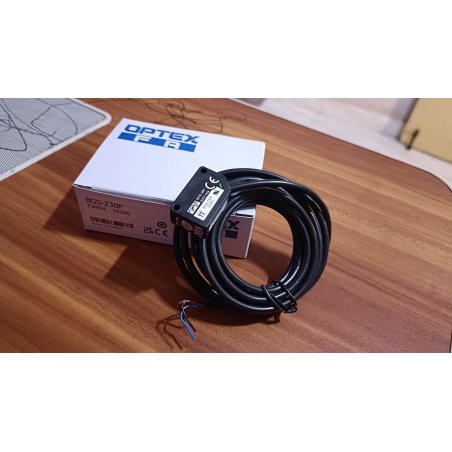

BGS-Z30P Sensores de tamaño estándar

0 Reseñas(s)
BGS-Z30P

Sensores láser y LED de haz estrecho de alta potencia
Detección de diferencia de altura de alta precisión debido a la baja histéresis
2 rangos de detección con modelos láser y 3 rangos de detección con modelos LED disponibles
Respuesta rápida de 250μs en modelos láser y 500μs con modelos LED

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

OPTEX
Cotizar
TipoFormaDistancia de detección
(el rango de distancia ajustable se muestra entre
paréntesis)		Modelo
(los modelos entre paréntesis son tipos de conectores)
bgs Láser clase 1 lineup_v2_l_01.png lineup_v2_r_01.png BGS-ZL10N
(BGS-ZL10CN)		 BGS-ZL10P
(BGS-ZL10CP)
lineup_v2_r_02.png BGS-ZL30N
(BGS-ZL30CN)		 BGS-ZL30P
(BGS-ZL30CP)

LED de haz estrecho de alta potencia		 lineup_v2_l_02.png lineup_v2_r_03.png BGS-Z10N
(BGS-Z10CN)		 BGS-Z10P
(BGS-Z10CP)
lineup_v2_r_05.png BGS-Z15N
(BGS-Z15CN)		 BGS-Z15P
(BGS-Z15CP)
lineup_v2_r_04.png BGS-Z30N
(BGS-Z30CN)		 BGS-Z30P
(BGS-Z30CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo de láserCorto alcanceRango medio
PNPTipo de cableBGS-ZL10NBGS-ZL30N
Tipo de conectorBGS-ZL10CNBGS-ZL30CN
PNPTipo de cableBGS-ZL10PBGS-ZL30P
Tipo de conectorBGS-ZL10CPBGS-ZL30CP
Distancia de detección* 1 5 a 100mm 10 a 300 milímetros
Rango de distancia ajustable* 1 20 a 100 milímetros 50 a 300 milímetros
Fuente de luz Láser semiconductor rojo Clase 1 (IEC/JIS)* 2
Longitud de onda: 650 nm, Salida máxima: 3,5 mW
Tamaño del punto* 3 (a temperaturas normales) Aprox. ø1mm / 100mm Aprox. ø1,5 mm / 300 mm
Tiempo de respuesta 250 µs o menos
Histéresis* 1 3% 5%
Ajuste de distancia Potenciómetro sin fin de 4 vueltas
Indicadores Indicador de salida (naranja), indicador de emisión láser (verde)
Salida de control Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida Luz encendida/oscuridad seleccionable
Entrada externa Láser apagado
Conexión Cable de 2m / conector M8 de 4 pines
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 30 mA o menos
Regulaciones aplicables CEM Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Ambiente Directiva RoHS (2011/65/UE), China RoHS (orden MIIT No.32)
Estándares aplicables EN 60947-5-2
Certificación NRTL —
Resistencia ambiental Temperatura ambiente/
humedad		 -10 a +50 ℃ (sin congelación), 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Caja: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable Aprox. 10 gramos
Accesorios incluidos Soporte de montaje: BEF-W100-B con tipo de cable, BEF-W100A con tipo de conector
Tipo de LEDCorto alcanceRango medio
PNPTipo de cableBGS-Z10NBGS-Z15NBGS-Z30N
Tipo de conectorBGS-Z10CNBGS-Z15CNBGS-Z30CN
PNPTipo de cableBGS-Z10PBGS-Z15PBGS-Z30P
Tipo de conectorBGS-Z10CPBGS-Z15CPBGS-Z30CP
Distancia de detección* 1 5 a 100mm 5 a 150 milímetros 10 a 300 milímetros
Rango de distancia ajustable* 1 20 a 100 milímetros 20 a 150 milímetros 50 a 300 milímetros
Fuente de luz LED rojo
Tamaño del punto Aprox. ø10mm/100mm Aprox. ø15mm / 150mm Aprox. ø30mm / 300mm
Tiempo de respuesta 500 μs o menos
Histéresis* 1 3% 5% 5%
Ajuste de distancia Potenciómetro sin fin de 4 vueltas
Indicadores Indicador de salida (naranja) / Indicador de estabilidad (verde)
Salida de control Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida Luz encendida/oscuridad seleccionable
Conexión Cable de 2m / conector M8 de 4 pines
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 30 mA o menos
Regulaciones aplicables CEM Directiva EMC (2004/108/CE) Directiva EMC (2014/30/CE) Directiva EMC (2004/108/CE)
Ambiente Directiva RoHS (2011/65/UE), China RoHS (orden MIIT No.32)
Estándares aplicables EN 60947-5-2
Certificación NRTL Componente reconocido por UL
Resistencia ambiental Temperatura ambiente/
humedad		 -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Caja: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable Aprox. 10 gramos
Accesorios incluidos Soporte de montaje: BEF-W100-B con tipo de cable, BEF-W100A con tipo de conector
