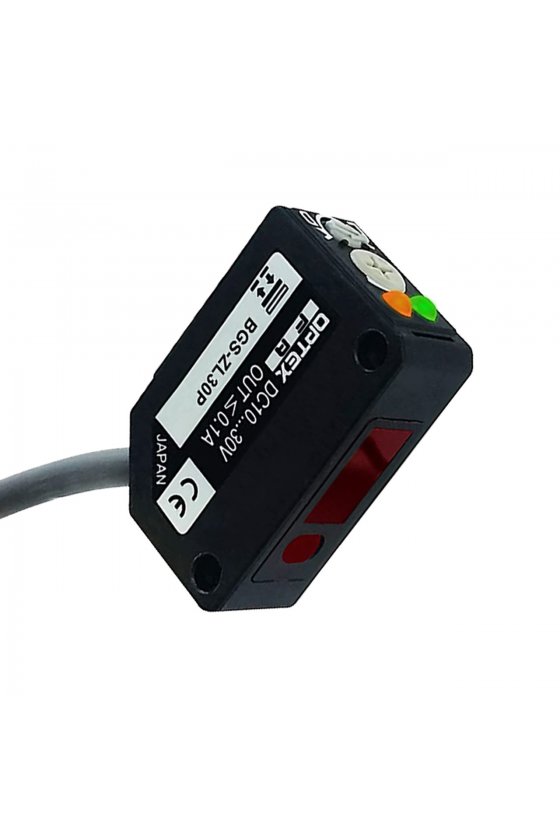

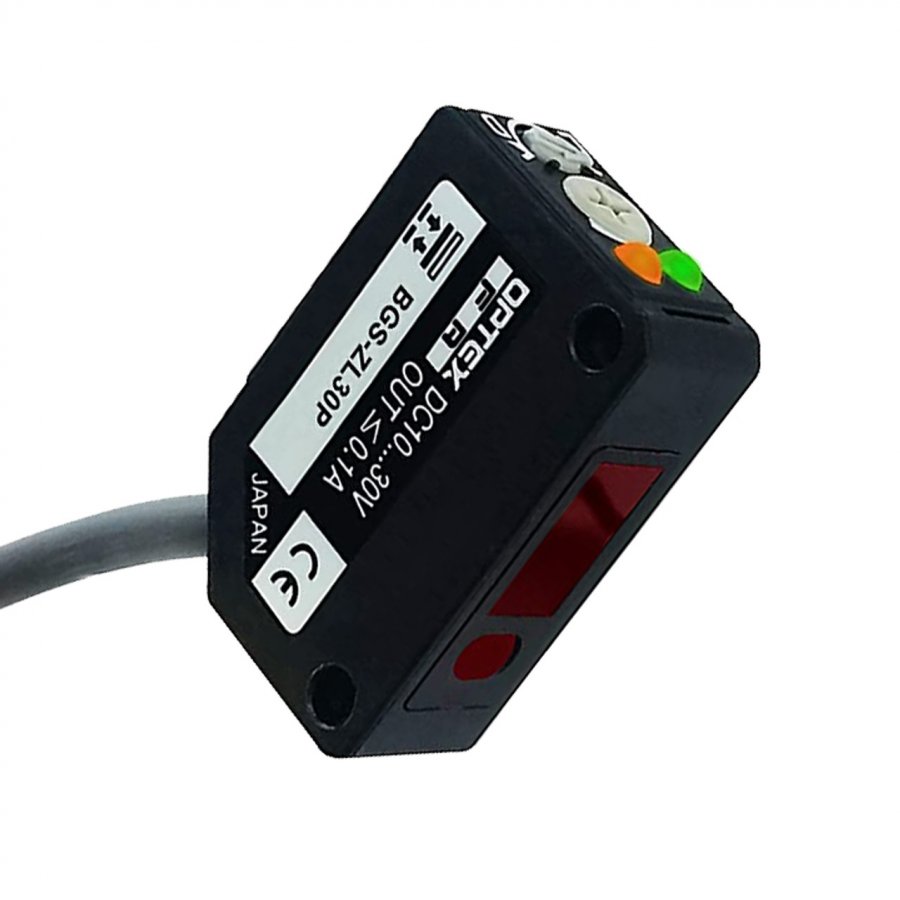

BGS-ZL30CP Sensores de tamaño estándar

Referencia BGS-ZL30CP

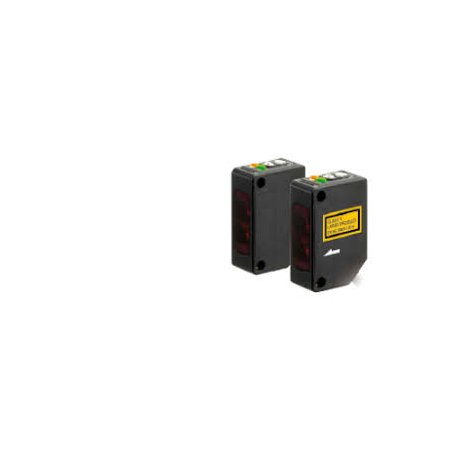

Sensores láser y LED de haz estrecho de alta potencia
Detección de diferencia de altura de alta precisión debido a la baja histéresis
2 rangos de detección con modelos láser y 3 rangos de detección con modelos LED disponibles
Respuesta rápida de 250μs en modelos láser y 500μs con modelos LED

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo		Modelo (los modelos entre paréntesis son tipos de conectores)
bgs	Láser clase 1	BGS-ZL10N (BGS-ZL10CN)	BGS-ZL10P (BGS-ZL10CP)
	Láser clase 1	BGS-ZL30N (BGS-ZL30CN)	BGS-ZL30P (BGS-ZL30CP)
	LED de haz estrecho de alta potencia	BGS-Z10N (BGS-Z10CN)	BGS-Z10P (BGS-Z10CP)
		BGS-Z15N (BGS-Z15CN)	BGS-Z15P (BGS-Z15CP)
		BGS-Z30N (BGS-Z30CN)	BGS-Z30P (BGS-Z30CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo de láser			Corto alcance	Rango medio
PNP		Tipo de cable	BGS-ZL10N	BGS-ZL30N
PNP		Tipo de conector	BGS-ZL10CN	BGS-ZL30CN
PNP		Tipo de cable	BGS-ZL10P	BGS-ZL30P
PNP		Tipo de conector	BGS-ZL10CP	BGS-ZL30CP
Distancia de detección* ¹			5 a 100mm	10 a 300 milímetros
Rango de distancia ajustable* ¹			20 a 100 milímetros	50 a 300 milímetros
Fuente de luz			Láser semiconductor rojo Clase 1 (IEC/JIS)* ² Longitud de onda: 650 nm, Salida máxima: 3,5 mW
Tamaño del punto* ³ (a temperaturas normales)			Aprox. ø1mm / 100mm	Aprox. ø1,5 mm / 300 mm
Tiempo de respuesta			250 µs o menos
Histéresis* ¹			3%	5%
Ajuste de distancia			Potenciómetro sin fin de 4 vueltas
Indicadores			Indicador de salida (naranja), indicador de emisión láser (verde)
Salida de control			Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad seleccionable
Entrada externa			Láser apagado
Conexión			Cable de 2m / conector M8 de 4 pines
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		30 mA o menos
Regulaciones aplicables	CEM		Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Regulaciones aplicables	Ambiente		Directiva RoHS (2011/65/UE), China RoHS (orden MIIT No.32)
Estándares aplicables			EN 60947-5-2
Certificación NRTL			—
Resistencia ambiental	Temperatura ambiente/ humedad		-10 a +50 ℃ (sin congelación), 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Caja: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable			Aprox. 10 gramos
Accesorios incluidos			Soporte de montaje: BEF-W100-B con tipo de cable, BEF-W100A con tipo de conector

Tipo de LED			Corto alcance	Rango medio
PNP		Tipo de cable	BGS-Z10N	BGS-Z15N	BGS-Z30N
PNP		Tipo de conector	BGS-Z10CN	BGS-Z15CN	BGS-Z30CN
PNP		Tipo de cable	BGS-Z10P	BGS-Z15P	BGS-Z30P
PNP		Tipo de conector	BGS-Z10CP	BGS-Z15CP	BGS-Z30CP
Distancia de detección* ¹			5 a 100mm	5 a 150 milímetros	10 a 300 milímetros
Rango de distancia ajustable* ¹			20 a 100 milímetros	20 a 150 milímetros	50 a 300 milímetros
Fuente de luz			LED rojo
Tamaño del punto			Aprox. ø10mm/100mm	Aprox. ø15mm / 150mm	Aprox. ø30mm / 300mm
Tiempo de respuesta			500 μs o menos
Histéresis* ¹			3%	5%	5%
Ajuste de distancia			Potenciómetro sin fin de 4 vueltas
Indicadores			Indicador de salida (naranja) / Indicador de estabilidad (verde)
Salida de control			Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad seleccionable
Conexión			Cable de 2m / conector M8 de 4 pines
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		30 mA o menos
Regulaciones aplicables	CEM		Directiva EMC (2004/108/CE)	Directiva EMC (2014/30/CE)	Directiva EMC (2004/108/CE)
Regulaciones aplicables	Ambiente		Directiva RoHS (2011/65/UE), China RoHS (orden MIIT No.32)
Estándares aplicables			EN 60947-5-2
Certificación NRTL			Componente reconocido por UL
Resistencia ambiental	Temperatura ambiente/ humedad		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Caja: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable			Aprox. 10 gramos
Accesorios incluidos			Soporte de montaje: BEF-W100-B con tipo de cable, BEF-W100A con tipo de conector
