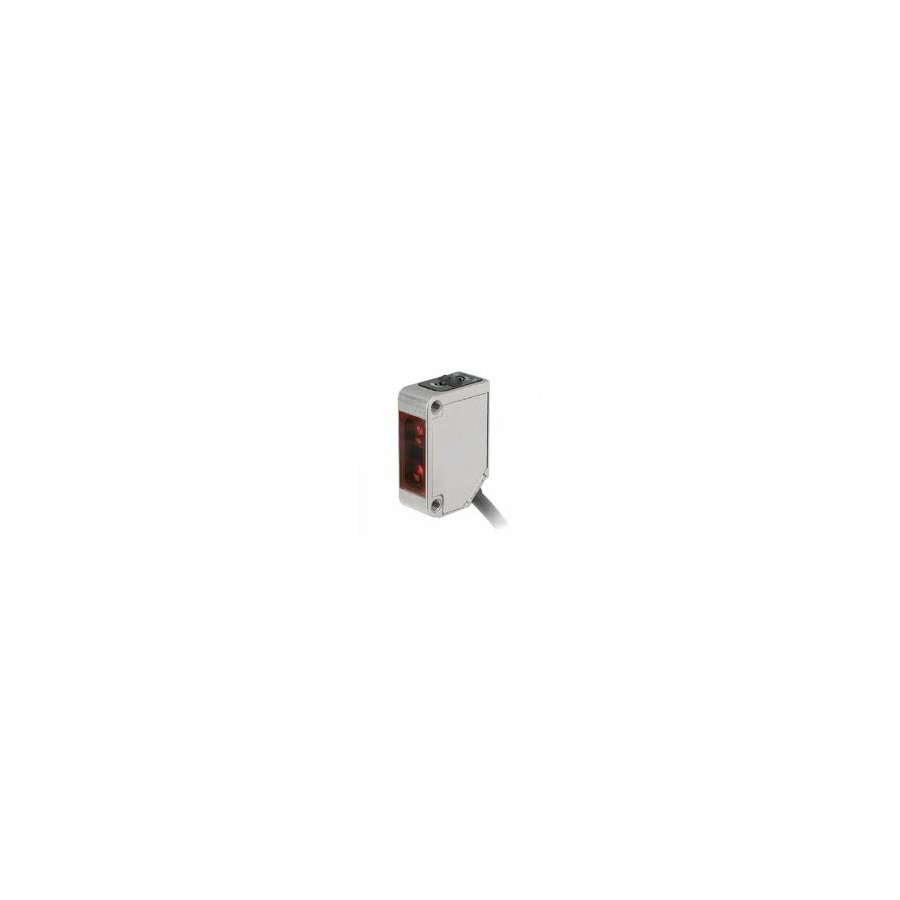

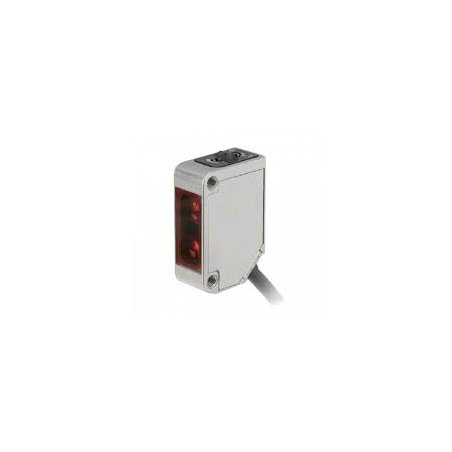

BGS-ZM10P Sensores de carcasa de acero inoxidable

Referencia BGS-ZM10P

¡Excelente resistencia al agua/resistencia al aceite!
Adecuado para automóviles, máquinas herramienta e industria alimentaria.

¡La distancia de detección más larga de la clase!
Emplea un LED rojo de 4 elementos de bajo deterioro para la fuente de luz.
Grado de protección: IP69K (tipo cable), Equivalente a IP67g (tipo conector)

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo		Forma	Grado de protección	Modelo
Tipo		Forma	Grado de protección	tipo NPN	tipo PNP
Tipo de cable	Tipo de barrera		IP67 IP69K*	ZT-M3000N	ZT-M3000P
	Tipo retrorreflectante			ZR-M550N	ZR-M550P
	Tipo reflectante difuso			ZD-M80N	ZD-M80P
	bgs			BGS-ZM10N	BGS-ZM10P
	bgs			BGS-ZM30N	BGS-ZM30P
Tipo de conector	Tipo de barrera		IP67 Equivalente a IP67g*	ZT-M3000CN4	ZT-M3000CP4
	Tipo retrorreflectante			ZR-M550CN4	ZR-M550CP4
	Tipo reflectante difuso			ZD-M80CN4	ZD-M80CP4
	bgs			BGS-ZM10CN4	BGS-ZM10CP4
	bgs			BGS-ZM30CN4	BGS-ZM30CP4

•Para el tipo de conector, compre un cable conector resistente al aceite opcional.
*El grado de protección del reflector es IP67.

Especificaciones

Tipo de cable

Tipo		Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	tipo NPN	ZT-M3000N	ZR-M550N	ZD-M80N
Modelo	tipo PNP	ZT-M3000P	ZR-M550P	ZD-M80P
Distancia de detección		30 metros	0,01 a 5,5 m* ¹	0 a 800 mm* ²
Fuente de luz		LED rojo de 4 elementos
Tamaño del punto		Aprox. ø1200 mm (a una distancia de 30 m)	Aprox. ø300 mm (a una distancia de 5,5 m)	Aprox. ø40 mm (a una distancia de 800 mm)
Tiempo de respuesta		500 μs o menos
Histéresis		-	-	20% o menos
Ajuste de distancia		potenciómetro de 1 vuelta
Indicadores		Indicador de salida: LED naranja, Indicador de estabilidad: LED verde (no hay indicador equipado en el emisor de tipo barrera)
Salida de control		Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida		Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección		Tipo de cable: Longitud del cable: 2 m (ø4)
Clasificación	Tensión de alimentación	10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual	Emisor/receptor: 15 mA o menos	18 mA o menos	18 mA o menos
Regulaciones aplicables		Directiva EMC (2004/108/CE)
Estándares aplicables		EN 60947-5-2
Estándares de la empresa		Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente	-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental	Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes	Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección	Estándar IP67 DIN: IP69K	Estándar IP67 DIN: IP69K (IP67 para reflector)	Estándar IP67 DIN: IP69K
Material		Carcasa: SUS316L Cubierta superior: PES Ventana frontal: PPSU Interruptor, potenciómetro: PEEK Cable: PVC Junta: FKM	Carcasa: SUS316L Cubierta superior: PES Ventana frontal: PMMA Interruptor, potenciómetro: PEEK Cable: PVC Junta: FKM	Carcasa: SUS316L Cubierta superior: PES Ventana frontal: PPSU Interruptor, potenciómetro: PEEK Cable: PVC Junta: FKM
Peso sin cable		Aprox. 20 gramos

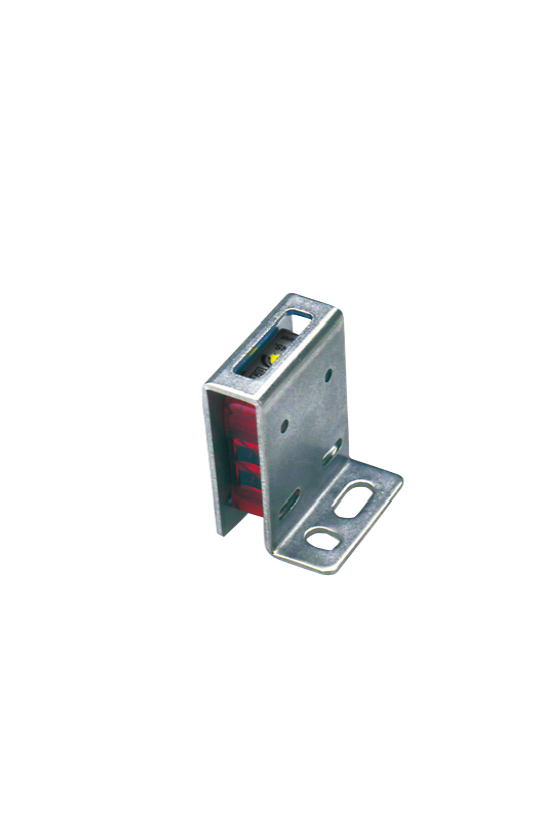

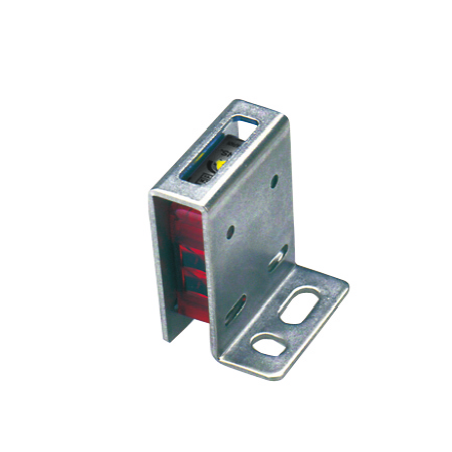

Accesorios incluidos		Soporte de montaje: BEF-W100-B	Soporte de montaje: BEF-W100-B Reflector: V-61	Soporte de montaje: BEF-W100-B

*1. Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 × 200 mm.
•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo de conector

Tipo		Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	tipo NPN	ZT-M3000CN4	ZR-M550CN4	ZD-M80CN4
Modelo	tipo PNP	ZT-M3000CP4	ZR-M550CP4	ZD-M80CP4
Distancia de detección		30 metros	0,01 a 5,5 m* ¹	0 a 800 mm* ²
Fuente de luz		LED rojo de 4 elementos
Tamaño del punto		Aprox. ø1200 mm (a una distancia de 30 m)	Aprox. ø300 mm (a una distancia de 5,5 m)	Aprox. ø40 mm (a una distancia de 800 mm)
Tiempo de respuesta		500 μs o menos
Histéresis		-	-	20% o menos
Ajuste de distancia		potenciómetro de 1 vuelta
Indicadores		Indicador de salida: LED naranja, Indicador de estabilidad: LED verde (no hay indicador equipado en el emisor de tipo barrera)
Salida de control		Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida		Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección		Tipo de conector: M8, 4 pines
Clasificación	Tensión de alimentación	10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual	Emisor/receptor: 15 mA o menos	18 mA o menos	18 mA o menos
Regulaciones aplicables		Directiva EMC (2004/108/CE)
Estándares aplicables		EN 60947-5-2
Estándares de la empresa		Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente	-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental	Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes	Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección	IP67 Estándares de la empresa: Resistencia al aceite (estándar JEM: equivalente a IP67g)	IP67 Estándares de la empresa: Resistencia al aceite ( estándar JEM: equivalente a IP67g) (IP67 para reflector)	IP67 Estándares de la empresa: Resistencia al aceite (estándar JEM: equivalente a IP67g)
Material		Carcasa: SUS316L Cubierta superior: PES Ventana frontal: PPSU Interruptor, potenciómetro: PEEK Junta: FKM	Carcasa: SUS316L Cubierta superior: PES Ventana frontal: PMMA Interruptor, potenciómetro: PEEK Junta: FKM	Carcasa: SUS316L Cubierta superior: PES Ventana frontal: PPSU Interruptor, potenciómetro: PEEK Junta: FKM
Peso sin cable		Aprox. 20 gramos
Accesorios incluidos		Soporte de montaje: BEF-W100-A	Soporte de montaje: BEF-W100-A Reflector: V-61	Soporte de montaje: BEF-W100-A
