C2TP-2000P Sensores cilíndricos M18

0 Reseñas(s)

Referencia C2TP-2000P

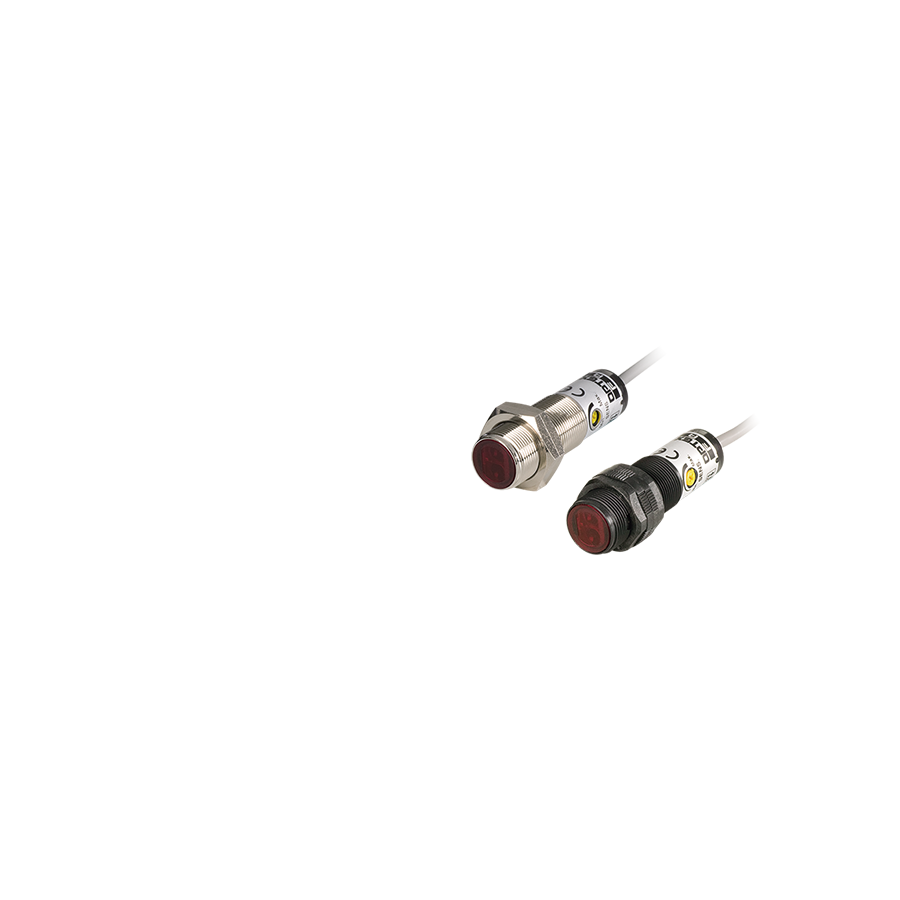

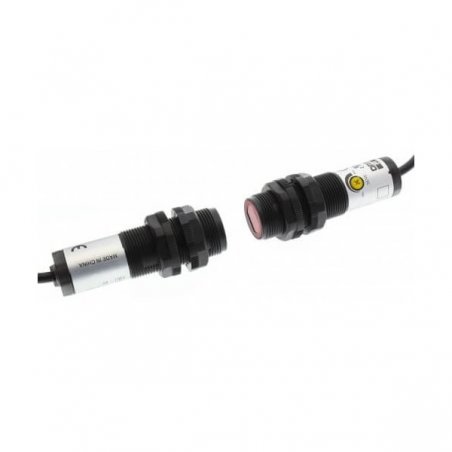

Sensor de tipo roscado estándar M18
Caja de metal o plástico seleccionable
Amplia gama de más de 100 variaciones.

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Especificaciones

Tipo			Tipo de barrera	Tipo retrorreflectante
Tipo			Tipo de barrera	Con filtro polarizador	Sin filtro polarizador
Estándar	Carcasa de plástico	Cable de 2m	C2TP-2000(N,P)	C2RP-F400(N,P)	C2RP-350(N,P)
	Carcasa de plástico	Conector M12	C2TP-2000C(N,P)	C2RP-F400C(N,P)	C2RP-350C(N,P)
	Carcasa de metal	Cable de 2m	C2TM-2000(N,P)	C2RM-F400(N,P)	C2RM-350(N,P)
	Carcasa de metal	Conector M12	C2TM-2000C(N,P)	C2RM-F400C(N,P)	C2RM-350C(N,P)

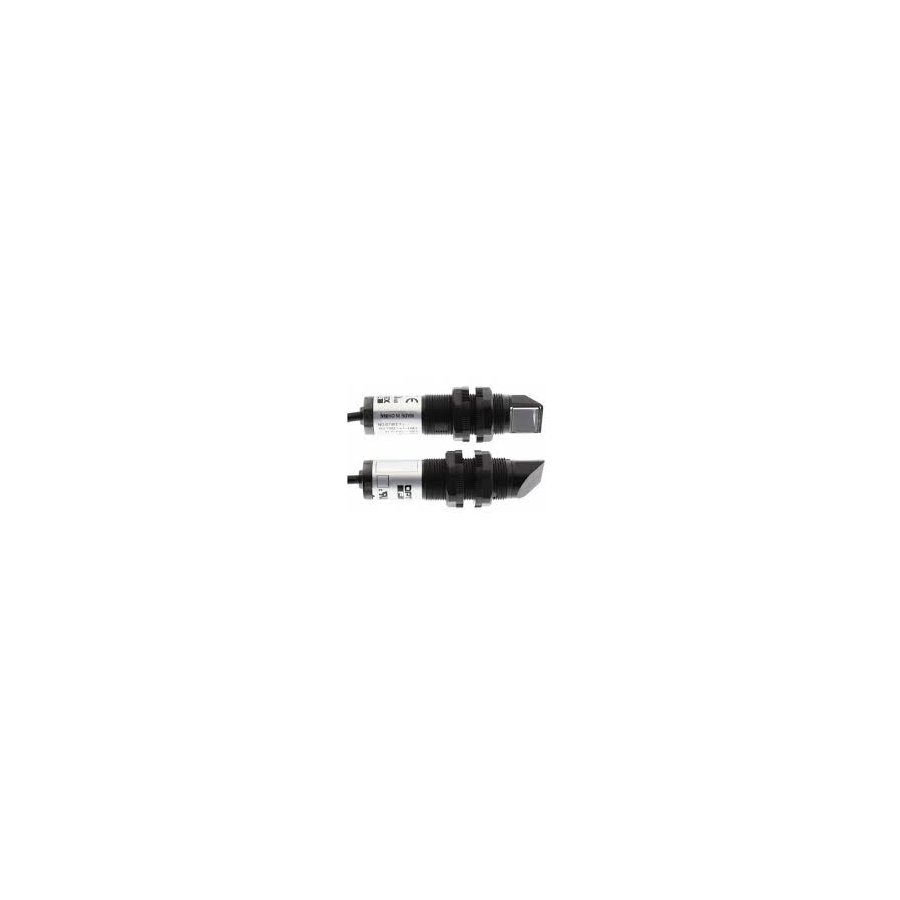

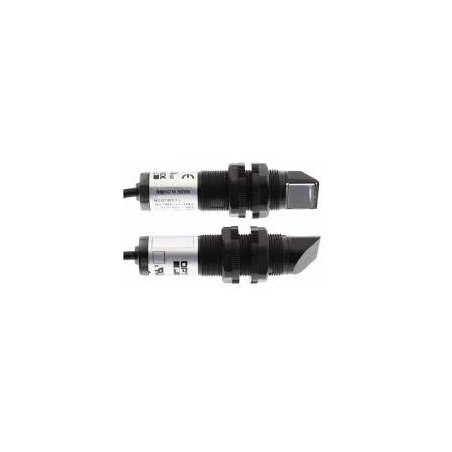

Ángulo (90 grados)	Carcasa de plástico	Cable de 2m	C2TP-S2000(N,P)	C2RP-SF400(N,P)	C2RP-S350(N,P)
	Carcasa de plástico	Conector M12	C2TP-S2000C(N,P)	C2RP-SF400C(N,P)	C2RP-S350C(N,P)
	Carcasa de metal	Cable de 2m	C2TM-S2000(N,P)	C2RM-SF400(N,P)	C2RM-S350(N,P)
	Carcasa de metal	Conector M12	C2TM-S2000C(N,P)	C2RM-SF400C(N,P)	C2RM-S350C(N,P)
Distancia de detección*			20 metros	0,01 a 4 metros	0,01 a 3,5 m
Tamaño del punto			ø1100mm / 20m	ø270mm / 4m	ø240 mm / 3,5 m
Fuente de luz			LED rojo		LED infrarrojo
Tensión de alimentación			10 a 30 VDC incluyendo ondulación (PP) 10%
Consumo actual			Emisor: 20 mA máx. Receptor: 15 mA máx.	20 mA máx.
Histéresis			-
Tiempo de respuesta			0,5 ms máx.
Salida de control			Colector abierto NPN/PNP 100 mA máx. / 30 VCC máx. (Tensión residual máx. 1,8 V / 100 mA máx.)
Modo de salida			Luz encendida/oscura encendida seleccionable mediante cable de control.
Ajuste de distancia			potenciómetro de 1 vuelta
Indicador			Indicador de salida (LED naranja) / Indicador de estabilidad (LED verde)
iluminancia ambiental			Luz solar: 10.000 lux, Lámpara incandescente: 3.000 lux máx.
resistencia de vibracion			10 a 55 Hz doble amplitud 1,5 mm 2 horas en cada una de las direcciones X, Y y Z
Resistencia a los golpes			500 m/s ² (50G) 3 veces en cada una de las direcciones X,Y y Z
Temperatura ambiente			Temperatura de funcionamiento: -25 a +55 ℃ (sin congelación)
Temperatura de almacenamiento			Temperatura de almacenamiento: -30 a +70 ℃
Humedad ambiental / Humedad de almacenamiento			Humedad ambiente: 35 a 85% RH / Humedad de almacenamiento: 35 a 95% RH
Grado de protección / Materiales			Directiva IEC IP67 Carcasa de plástico: PBT (vidrio incluido) / Carcasa metálica: BSBM, cubierta frontal, lente: PMMA

*・ Tipo retrorreflectante: Reflector V-61
・ Tipo reflectante difuso: Papel blanco 90% 200 x 200 mm
・ Tipo reflectante difuso limitado: Papel blanco 90% 100 x 100 mm

Tipo			Tipo reflectante difuso			bgs
Tipo			Tipo enfocado de 110 mm	tipo 400mm	tipo 800mm	bgs
Estándar	Carcasa de plástico	Cable de 2m	C2DP-11(N,P)	C2DP-40(N,P)	C2DP-80(N,P)	BGS-CP30(N,P)
	Carcasa de plástico	Conector M12	C2DP-11C(N,P)	C2DP-40C(N,P)	C2DP-80C(N,P)	BGS-CP30C(N,P)
	Carcasa de metal	Cable de 2m	C2DM-11(N,P)	C2DM-40(N,P)	C2DM-80(N,P)	BGS-CM30(N,P)
	Carcasa de metal	Conector M12	C2DM-11C(N,P)	C2DM-40C(N,P)	C2DM-80C(N,P)	BGS-CM30C(N,P)
Ángulo (90 grados)	Carcasa de plástico	Cable de 2m	C2DP-S11(N,P)	C2DP-S40(N,P)	C2DP-S80(N,P)	-
	Carcasa de plástico	Conector M12	C2DP-S11C(N,P)	C2DP-S40C(N,P)	C2DP-S80C(N,P)	-
	Carcasa de metal	Cable de 2m	C2DM-S11(N,P)	C2DM-S40(N,P)	C2DM-S80(N,P)	-
	Carcasa de metal	Conector M12	C2DM-S11C(N,P)	C2DM-S40C(N,P)	C2DM-S80C(N,P)	-
Distancia de detección			110mm*	400 milímetros*	800 milímetros*	300 milímetros*
Tamaño del punto			ø8mm / 110mm	ø20mm / 400mm	ø30mm / 800mm	ø15mm / 300mm
Fuente de luz			LED rojo
Tensión de alimentación			10 a 30 VDC incluyendo ondulación (PP) 10%
Consumo actual			20 mA máx.			35 mA máx.
Histéresis			-		10% máx.
Tiempo de respuesta			0,5 ms máx.			1 ms máx.
Salida de control			Colector abierto NPN/PNP 100 mA máx. / 30 VCC máx. (Tensión residual máx. 1,8 V / 100 mA máx.)
Modo de salida			Luz encendida/oscura encendida seleccionable mediante cable de control.
Ajuste de distancia			potenciómetro de 1 vuelta			Olla de 4 vueltas.
Indicador			Indicador de salida (LED naranja) / Indicador de estabilidad (LED verde)
iluminancia ambiental			Luz solar: 10.000 lux, Lámpara incandescente: 3.000 lux máx.
resistencia de vibracion			10 a 55 Hz doble amplitud 1,5 mm 2 horas en cada una de las direcciones X, Y y Z
Resistencia a los golpes			500 m/s ² (50G) 3 veces en cada una de las direcciones X,Y y Z
Temperatura ambiente			Temperatura de funcionamiento: -25 a +55 ℃ (sin congelación)
Temperatura de almacenamiento			Temperatura de almacenamiento: -30 a +70 ℃
Humedad ambiental / Humedad de almacenamiento			Humedad ambiente: 35 a 85% RH / Humedad de almacenamiento: 35 a 95% RH
Grado de protección / Materiales			Directiva IEC IP67 Carcasa de plástico: PBT (vidrio incluido) / Carcasa metálica: BSBM, cubierta frontal, lente: PMMA
